■ 内置全自动液压源
■ 方便自维护
■ 控压速度是上一代控制器的3倍
■ 无缝对接用户既有软件系统
■ 标配CPS防污染装置

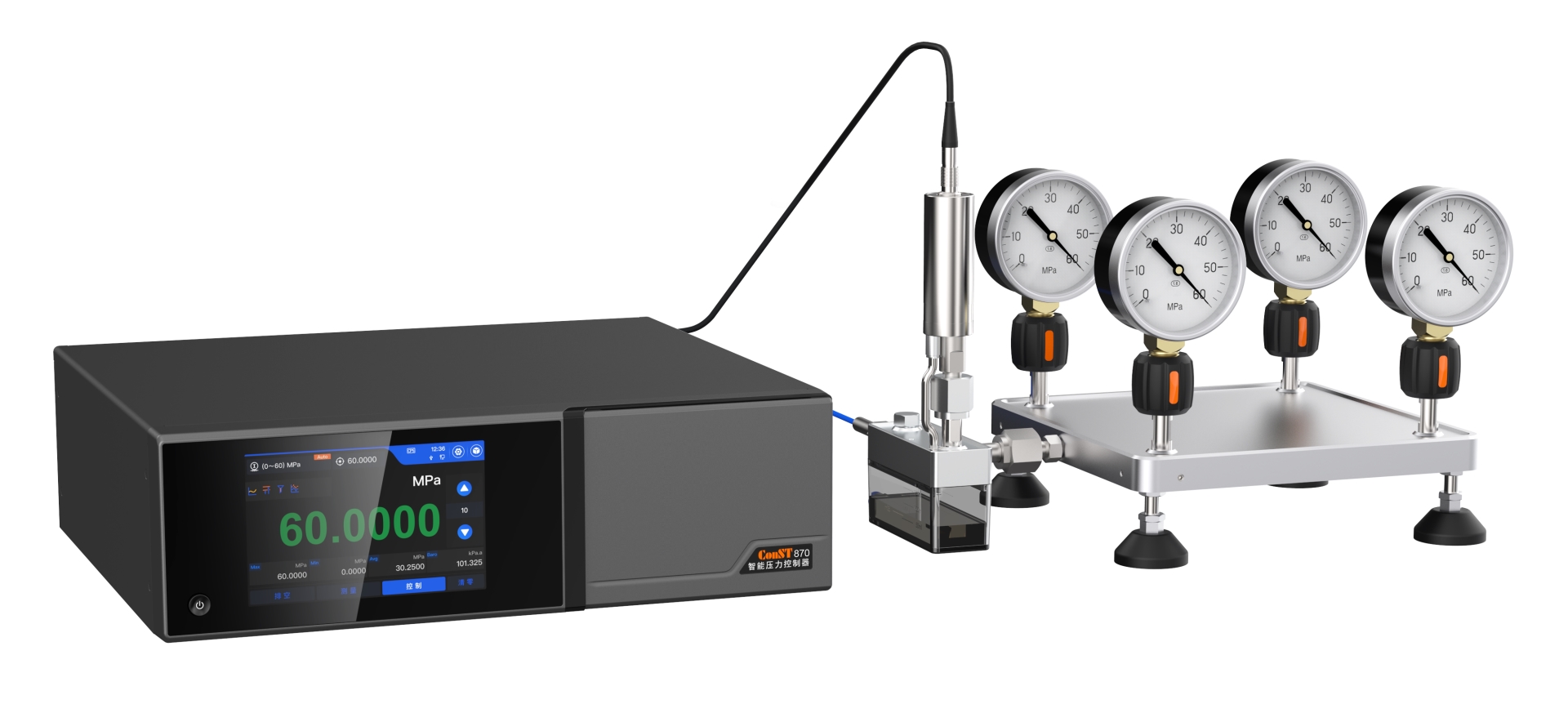

ConST870智能压力控制器(液压版)将高速度、高精度、高稳定性有机融合,提供0至100MPa宽范围覆盖,可快速安装1个控压模块和1个参考大气压模块,每个控压模块可选双量程或读数精度,用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点,有效保障了生产效率,ConST870是进行自动化生产、测试和校准等工作的理想选择。
型号名称 | ConST870智能压力控制器 | |
订购代码 | 油:870-70M 水:870-W-70M | 油:870-100M 水:870-W-100M |
最大控压范围 | (0~70)MPa | (0~100)MPa |
基础压力类型 | 表压 | 表压 |
工作介质[1] | 液体 | 液体 |
CDPA控压模块 | 可选25MPa~70MPa | 可选25MPa~100MPa |
CDPA控压模块 | 不适用 | 不适用 |
外接CDP压力模块 | 可控压,最小可选6MPa | 可控压,最小可选6MPa |
表绝压切换 | 是 | 是 |
控制模式 | 快速、标准、自定义 | 快速、标准、自定义 |
最大负载容积[2] | 80mL[3] | 60mL[3] |
控制响应时间[4] | <30s | <30s |
控制稳定性[5](30S) | ≤0.005%FS 典型≤0.003%FS | ≤0.005%FS 典型≤0.003%FS |
目标压力稳定持续时间 | >5min | >5min |
压源类型 | 内置液压源 | 内置液压源 |
压力接口 | G1/4外 | G1/4外 |
接口过滤器 | (40~100)μm | (40~100)μm |
[1]液体指癸二酸二异辛酯或纯净水;
[2]液压版本内置储液箱容积为800mL;
[3]液压版本可通过选配的外部负载扩增器,将负载容积提升至250mL;
[4]测试条件:外部负载容积10mL,20%步进,达到0.005%FS稳定;
[5]达到典型控制稳定性时,控制响应时间会延长。
指标适用的环境温度为15℃ ~35℃;推荐校准周期为365 天;
准确度包括的分量有线性、迟滞、重复性、分辨力、参考标准测量不确定度、年漂移、温度影响,k=2。
绝压量程 | 最大允许误差 | 准确度等级 |
(60~110)kPa.a | ±20Pa | 0.02级 |
(60~110)kPa.a | ±10Pa | 0.01级 |
注:大气压模块和表压模块配合使用时,
类型 | 第一测量范围 | 第二测量范围 | 介质 | 准确度等级 | 破坏压力 |
表压 | (0~100)MPa | (0~60)MPa/(0~40)MPa | 气 / 液 | 0.01 / 0.02 | ×1.3 |
(0~70)MPa | (0~35)MPa | 气 / 液 | 0.01 / 0.02 | ×2 | |
(0~60)MPa | (0~40)MPa / (0~25)MPa | 气 / 液 | 0.01 / 0.02 | ×2 | |
(0~40)MPa | (0~25)MPa | 气 / 液 | 0.01 / 0.02 | ×3 | |
(0~35)MPa | (0~20)MPa | 气 / 液 | 0.01 / 0.02 | ×3 | |
(0~25)MPa | (0~16)MPa / (0~10)MPa | 气 / 液 | 0.01 / 0.02 | ×3 | |
复合表压 | (-0.1~25)MPa | (-0.1~16)MPa/(-0.1~10)MPa | 气 / 液 | 0.01 / 0.02 | ×3 |
[1] FS 指测量上限 - 测量下限;
[2] 过载压力为 110%FS;
[3] 绝压通过表压模块与选购的大气压模块合成实现;
[4] 提供单量程版本,测量范围及准确度参照第一测量范围。
通讯指令兼容市场主流机型指令集,无缝对接既有软件系统
内置LAN、RS232、USB接口,USB接口可快速扩展为WiFi、蓝牙、GPIB等连接方式。
中文菜单,触控操作体验
10s内达到20%的压力步进(典型值)
30s快速插拔控压模块
可搭配ACAL压力检定/校准系统软件
支持即插即用的CPS防污染装置
控压单元可快速拔插,方便现场清洁电磁阀
支持控压模块定周期全自动比对,持续保持最佳精度
液压版支持外部储液箱,无需频繁添加介质
液压版支持单循环模式,污染介质随时排出
压力开关自动测试,支持机械式及 NPN、PNP 型开关
压力泄漏测试,带曲线显示,数据独立存储
自定义控压程序,按设定自动执行
支持 3 路电磁阀驱动,可直驱外部隔离阀
支持 3 路报警信号输出,可灵活选择如控制稳定、压力排空等条件
通用指标 | |
电源要求 | 供电电源:AC100~240V、50/60Hz 最大功耗:150W |
尺寸 | 机箱尺寸:440mm(W)×133mm(H)×380mm(D) 机架尺寸:3U-19英寸机架、水平方向 |
重量 | 主机重量:20.7 kg CDPA控压模块重量:0.4 kg/支 |
环境 | 工作温度范围:10℃~50℃ 存储温度范围:5℃~70℃(水介质);-20℃~70℃(油介质) 工作湿度范围:5%RH~95%RH、无凝露 工作海拔:<2000米 防护等级:IP20、限室内使用 振动等级:2G 冲击等级:4G 预热时间:15分钟 裸机跌落高度:250mm |
认证标记 | CE |
通信接口1 | RS232×1、USB-A×2、LAN×1 通过USB可扩展WIFI、蓝牙、GPIB等连接方式 SCPI指令集兼容市场主流机型,用户可定制 |
外部驱动阀接口 | 3路外部驱动阀、带锁绿色端子连接器 最大驱动能力24V/12W、接口耐压30Vmax 其中1路固定配置给CPS防污染装置,剩余2路用户可以用来控制外部真空泵、外部隔离阀 |
I/O报警输出接口 | 3路、带锁绿色端子连接器 无触点开漏输出、最大载流能力24V/0.5A、接口耐压30Vmax |
压力开关测试接口 | 1路、带锁绿色端子连接器 最大带载24V/0.1A、接口耐压30Vmax 支持机械开关、电子开关检测; |
显示 | 7英寸电容触摸屏、分辨率1280×800、抗反光面板、黑、白背景可切换 通讯更新速度:10次/秒 显示刷新速度:5次/秒 最大显示:±9999999、显示位数5、6、7位可调 |
外部压力模块接口 | 5芯标准航插 液压版:连接外部CDP模块控压; |
内部控压模块接口 | 轻扣舱门上沿,即可打开舱门,舱门打开瞬间,压力自动泄压 舱门内3个插槽,从左到右分别为: 空、控压模块插槽、大气压模块插槽 |
注1:无线通信模块可按要求移除。
常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。
物料编码 | 名称 | 型号 | 图片 | 类型 | 说明 | 数量 |
---|---|---|---|---|---|---|
/ | 法定计量机构送检服务 | / | / | 选购 | 需要送检至法定计量机构时选择,用户指定计量机构时以实际协议为准。 | 1次 |
/ | CDP模块式压力校验仪 | CDP | 选购 | 外接CDP压力模块,用于测量压力 | 按需 | |
1150100020 | 数据记录软件 | Additel/LogⅡ | / | 选购 | 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 | 1台 |
/ | CDPA模块式压力校验仪 | CDPA | / | 选购 | 860/870系列智能压力控制器控压模块 | 按需 |
/ | 恒矩CNAS校准服务 | / | / | 限免 | 限时免费 不需要送检至法定计量机构时选择,免1次出厂校准服务费,再免1次返厂周期校准服务费(出厂1年内有效)。 | 2次 |
/ | ConST超级工具箱 | / | 免费 | 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 | 1款 |
重要提示:
本页内容基于最高配置、最全功能的产品,但因版本不同、产品改进、技术更新、方案定制等原因,部分内容如功能、指标及配附件等可能与最终产品存在差异,请以实际订单和交付信息为准,感谢您的理解,请联系我们获取详情。
