ConST283智能数字压力校验仪 0.02、0.05级,双模式HART

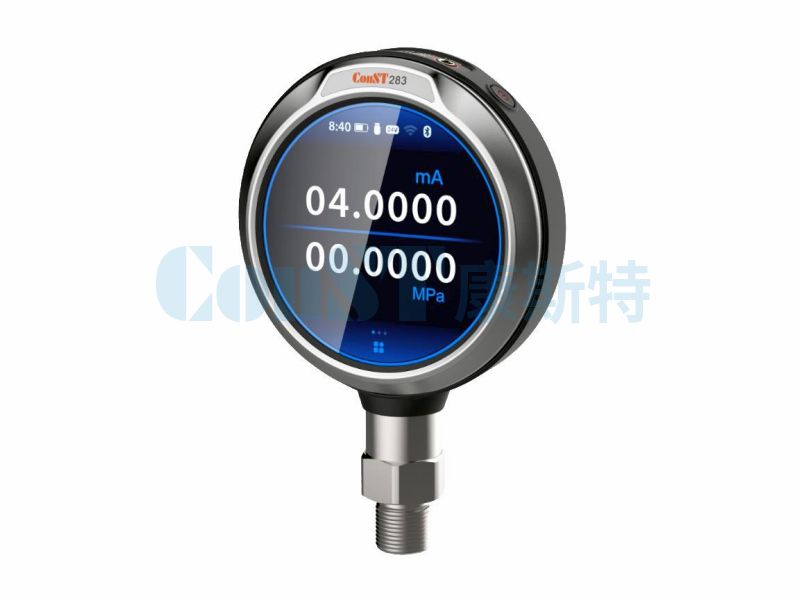

ConST283智能数字压力校验仪

ConST283智能数字压力校验仪是康斯特公司推出的第五代压力仪表,产品将智能操作体验提升到了一个新的层次,非常适合于现场及实验室使用,可完成HART智能压力(差压)变送器、普通压力(差压)变送器、压力开关、精密压力表、一般压力表等压力仪表的校验工作。

  • CE
  • HART

产品编码: ConST283

产品标签: 0.05级 0.02级 IP67

技术咨询 索取报价 预约产品演示

产品视频


产品详情

主要特点

■ 智能手机式操作体验

■ 集成双模式HART通信功能

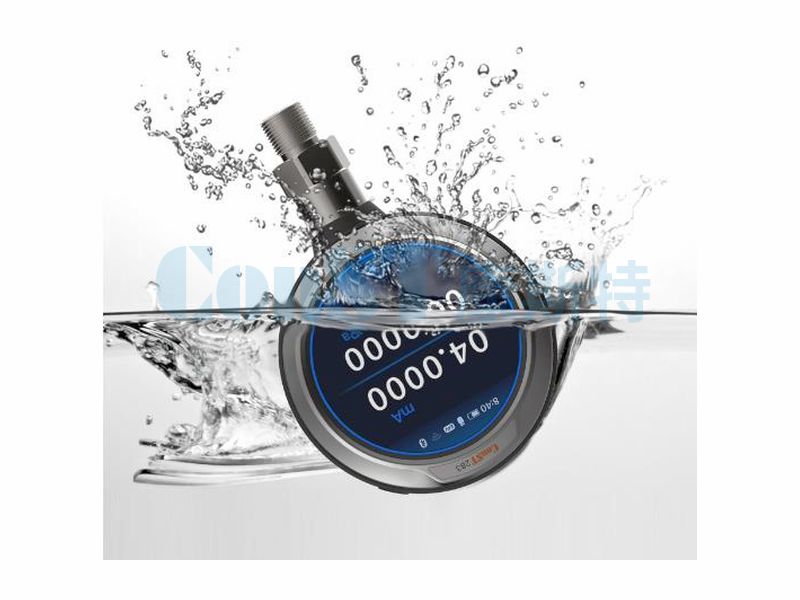

■ IP67防护等级

■ WiFi、BLE等多种通信方式

产品概述

ConST283智能数字压力校验仪是康斯特公司推出的第五代压力仪表,产品将智能操作体验提升到了一个新的层次,非常适合于现场及实验室使用,可完成HART智能压力(差压)变送器、普通压力(差压)变送器、压力开关、精密压力表、一般压力表等压力仪表的校验工作。

ConST283具有无线通信功能,可以远程实时监测仪表压力数值,绘制压力曲线、多台仪表组合可实现压力场测量,是精密压力测量的好工具。

技术参数

HART通信功能

可直接维护和校准HART压力变送器,无需任何其他设备和其他工具。提供HART自动校准模式和手操器模式,双模式HART通信功能,不仅为被测设备提供高效、便利的互操作模式,还支持访问设备全功能。

    自动校准模式:

    一致的操作菜单位置,操作更便捷,免除HART设备多样性带来的功能反复查找的烦恼;

    全中文触控式操作,界面更友好;

    便利、高效、自动化的交互操作,轻松完成日常维护工作;

    强大兼容性,支持常见的HART压力变送器

    手操器模式:

    可访问HART压力变送器的全部功能,支持特定于设备的专用命令;

    增强的HART压力变送器校准体验,支持与ConST283标准数据的自动交互;

    提供持续升级服务和支持,康斯特是HART通信基金会成员单位之一。

压力单位

Pa, kPa, hPa,MPa, psi, bar, mbar, torr, mtorr, atm,gf/cm2,kgf/cm2,inH2O@4℃, inH2O@20℃, inH2O@68℉, mmH2O@4℃, mmH2O@20℃, ftH2O@4℃, ftH2O@20℃, ftH2O@68℉,inHg@0℃,mmHg@0℃, lb/ft2,tsi,psf及5个自定义单位。

(实际压力单位根据测量范围有所不同)

显示

屏幕:3.4寸圆形TFT电容触摸屏,屏幕有防碎钢化膜保护

显示位数:4、5、6位可选;

相对湿度: 10%~95%,无冷凝;

存储温度:(-30~70)℃。

使用环境

环境温度: (-10~50)℃;

相对湿度: 10%~95%,无冷凝;

存储温度:(-30~70)℃。

内置应用

模拟指针式表盘、峰峰值统计、比例缩放、滤波、去皮、压力单位切换、分辨力设置、单位转换、泄露测试、安全阀测试、手操器、任务、数据记录、数据管理等,也可根据用户需要定制应用。

显示语言

简体中文、英语、德语、法语、西班牙语、意大利语。

显示方向

支持0°、90°、180°、270°四种屏幕显示方向,适应不同操作方式需要。

存储功能

8G存储空间,可以存储检校数据、屏幕截图、测试任务等信息,数据可以通过USB Type-C接口或连接Acal等专用软件导出;

选购

表压、绝压切换功能;橡胶保护套

电测指标

(环境温度23℃±15℃,1年准确度)

项 目

范 围

分辨力

指 标

电压测量

(-30~30)V

0.1mV

±(0.01%RD+1.5mV)

电流测量

(-30~30)mA

0.1μA

±(0.01%RD+1.5μA)

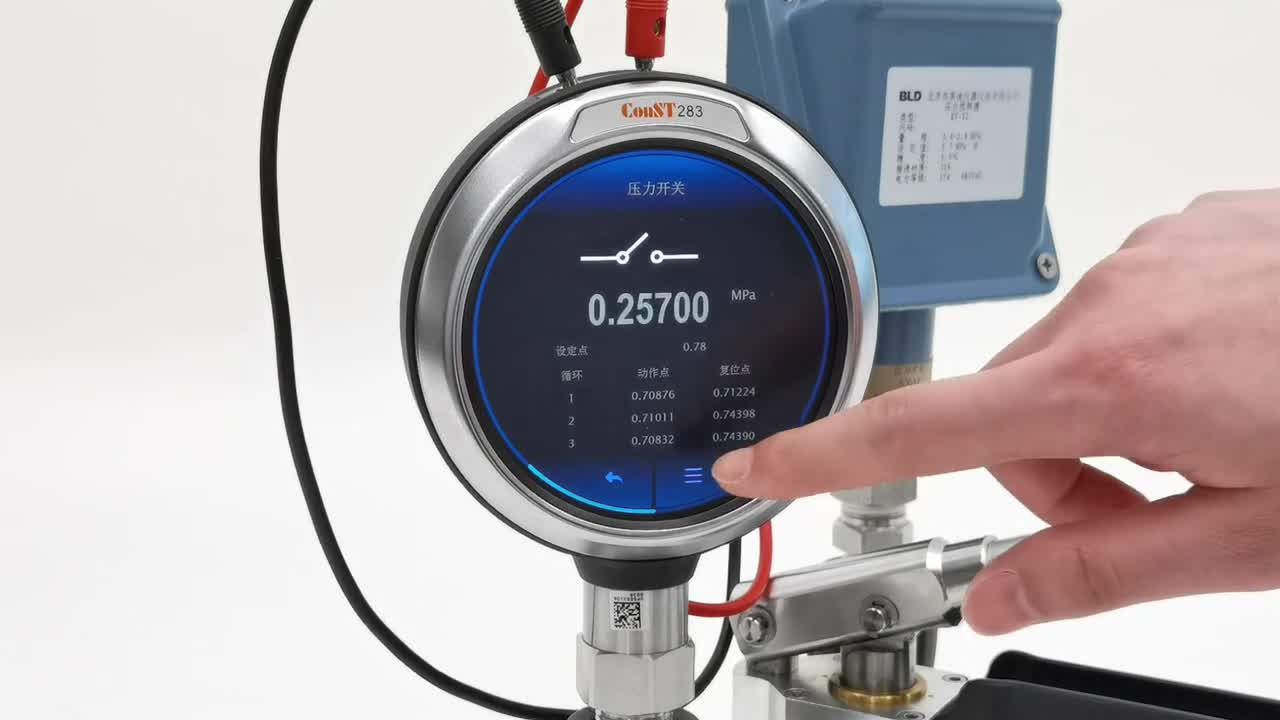

开关检测

支持机械式和NPN、PNP电子式开关

24V输出

24V±1%,最大带载30mA

供电配置

供电方式:内部电池供电或专用适配器供电;

内部电池:6600mAH锂电池

电池典型工作时间:约16小时,24V带载时开启时约11小时;

电池典型充电时间:约4小时

其他指标

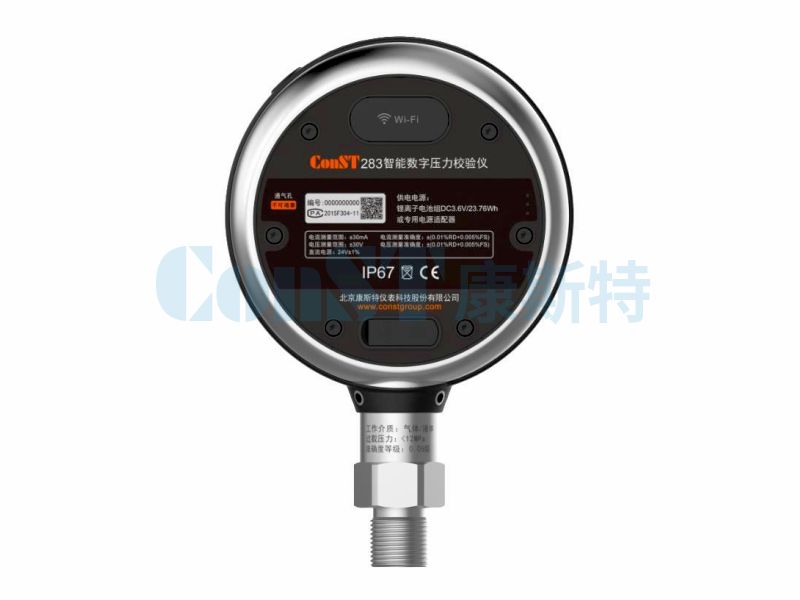

外形尺寸:表头Φ118mm × 41mm,总高175mm;

外壳材料:不锈钢

重量:715g;

通信方式:USB Type-C、BLE、WiFi(默认WiFi,可替换为RS232,无线通信模块可按要求移除 );

压力连接:M20×1.5外螺纹;Φ6mm 鱼尾纹(差压型);

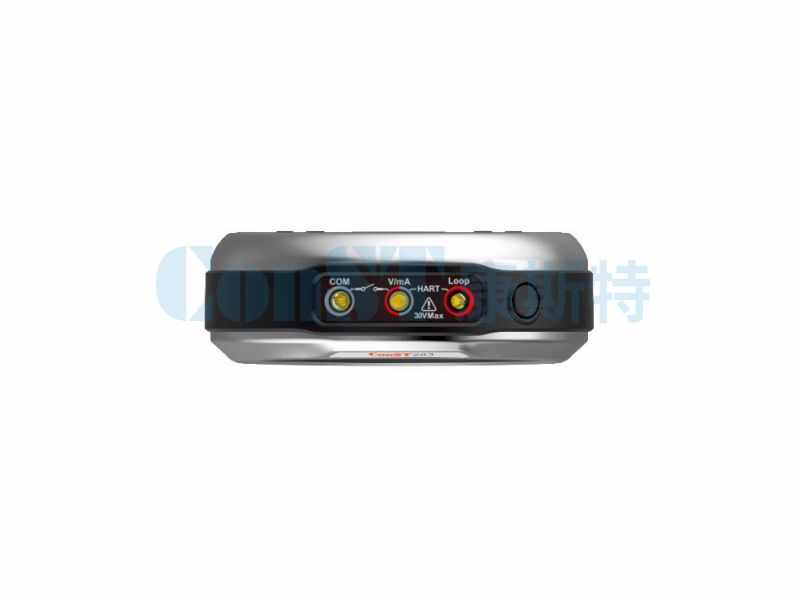

电测连接:3个Φ4mm插孔。

选购软件

ACal压力检定/校准系统软件

采集检定数据、自动生成检定记录、自动生成检定证书、自动打印、计量管理等。

Additel/LogII 数据记录软件

实时显示仪表数据,自动记录,自动绘制压力曲线,记录导出至Excel表格,曲线图保存至计算机。

产品选型

压力类型

测量范围

准确度等级

介质

爆破压力

表压(GP)

(-100~0)kPa

0.02、0.05

3x

(0~16)kPa

0.05

3x

(0~25)kPa

0.05

3x

(0~40)kPa

0.02、0.05

3x

(0~60)kPa

0.02、0.05

3x

(0~100)kPa

0.02、0.05

3x

(0~160)kPa

0.02、0.05

3x

(0~250)kPa

0.02、0.05

3x

(0~400)kPa

0.02、0.05

3x

(0~600)kPa

0.02、0.05

3x

(0~1)MPa

0.02、0.05

3x

(0~1.6)MPa

0.02、0.05

气/液

3x

(0~2.5)MPa

0.02、0.05

气/液

3x

(0~4)MPa

0.02、0.05

气/液

3x

(0~6)MPa

0.02、0.05

气/液

2x

(0~10)MPa

0.02、0.05

气/液

3x

(0~16)MPa

0.02、0.05

气/液

3x

(0~25)MPa

0.02、0.05

气/液

3x

(0~40)MPa

0.02、0.05

气/液

3x

(0~60)MPa

0.02、0.05

气/液

2x

(0~100)MPa

0.02、0.05

气/液

1.5x

(0~160)MPa

0.05

气/液

1.5x

(0~250)MPa

0.05

气/液

1.2x

(0~420)MPa

0.1

气/液

1.1×

复合表压(CP)

±16kPa

0.05

3x

±40kPa

0.02、0.05

3x

±60kPa

0.02、0.05

3x

(-100~100)kPa

0.02、0.05

3x

(-100~160)kPa

0.02、0.05

3x

(-100~250)kPa

0.02、0.05

3x

(-100~400)kPa

0.02、0.05

3x

(-100~600)kPa

0.02、0.05

3x

(-0.1~1)MPa

0.02、0.05

3x

(-0.1~1.6)MPa

0.02、0.05

气/液

3x

(-0.1~2.5)MPa

0.02、0.05

气/液

3x

(-0.1~4)MPa

0.02、0.05

气/液

3x

(-0.1~6)MPa

0.02、0.05

气/液

3x

大气压(BP)

(0~120)kPa.a

0.02、0.05

3x

绝压

测量范围

准确度等级

介质

爆破压力

(0~160)kPa.a

0.05

3x

(0~250)kPa.a

0.05

3x

(0~400)kPa.a

0.05

3x

(0~600)kPa.a

0.05

3x

(0~1)MPa.a

0.02/0.05

3x

(0~1.6)MPa.a

0.02/0.05

气/液

3x

(0~2.5)MPa.a

0.02/0.05

气/液

3x

(0~4)MPa.a

0.02/0.05

气/液

3x

(0~6)MPa.a

0.02/0.05

气/液

2x

注:表压/绝压切换为选购功能:配合可校准的内部大气压传感器实现,该大气压传感器测量范围(60~110)kPa.a,年准确度±55Pa。


差压

测量范围

准确度等级

介质

爆破压力

最大静压

±500Pa

0.05

30x

60kPa

(0~1)kPa

0.05

30x

±1kPa

0.05

50x

(0~2.5)kPa

0.05

50x

±2.5kPa

0.02/0.05

20x

(0~5)kPa

0.02/0.05

20x

±5kPa

0.02/0.05

10x

(0~10)kPa

0.02/0.05

10x

±10kPa

0.02/0.05

5x

(0~16)kPa

0.02/0.05

5x

±16kPa

0.02/0.05

3x

300kPa

(0~25)kPa

0.02/0.05

3x

±25kPa

0.02/0.05

3x

(0~40)kPa

0.02/0.05

3x

±40kPa

0.02/0.05

3x

(0~60)kPa

0.02/0.05

3x

±60kPa

0.02/0.05

3x

[1]1年指标,温度自动补偿范围(-10~50)℃;

[2]传压介质要求非腐蚀性;



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST283装箱清单 / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST283(WIFI、非差压)装箱清单

ConST283(WIFI、差压)装箱清单

/
/ 法定计量机构送检服务 / / 选购 需要送检至法定计量机构时选择,用户指定计量机构时以实际协议为准。 1次

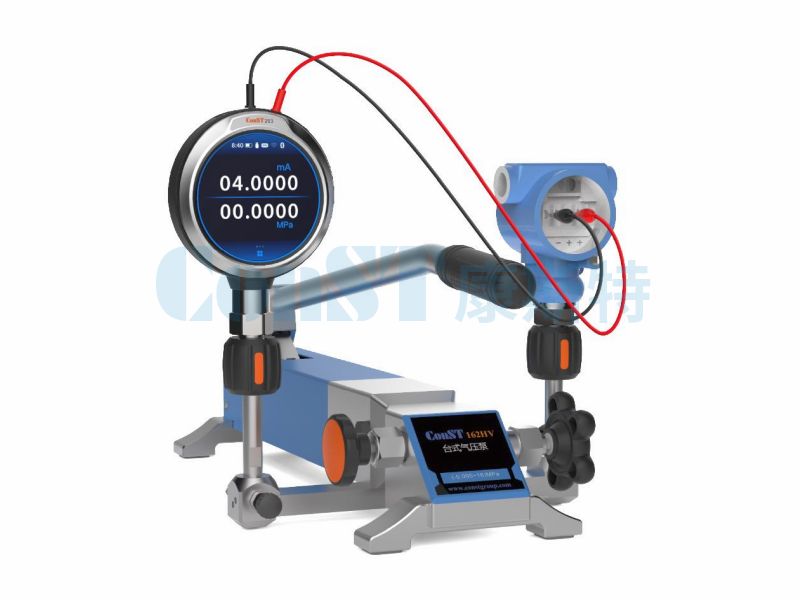

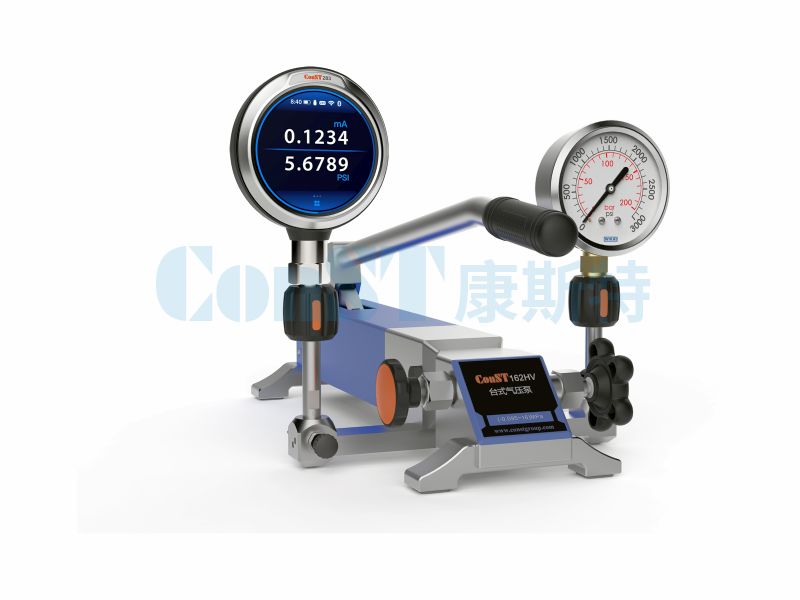

应用图集


资料下载

名称 版本 详情链接
ConST283智能数字压力校验仪/ConST228智能数字压力表使用说明书 2109V03 查看详情
ConST283/ConST228产品固件 V1.0.0.48 查看详情
ConST283/228通讯指令集 V1.0 查看详情

产品问答 我有问题

01 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)

点此查看详情

02 带表绝压切换功能的版本,绝压的允差和测量范围是如何算的?
仪表的绝压,是采用表压、绝压合成的方式实现,合成后的绝压允差是表压允差和大气压传感器允差的方和根,具体计算方式如下:综上,需要表绝压切换功能时,建议表压仪表选择复合量程,如(-100~250)kPa,其切换为绝压后,测量范围为(0~350)kPa.a

点此查看详情

03 ConST283和ConST228的区别是什么?
ConST283和ConST228的区别相同点可提供的准确度等级、测量范围、压力类型与283完全一致。不同点228不含电测部分,如需检定压力变送器、压力开关等需要电测的仪表,建议选购283。由于228不带电测,HART通信部分也是不支持的。283/228可以订购不带WiFi的版本吗?可以将默认的Wi ……

点此查看详情
