ConST870智能压力控制器(外源气压版) 外部压源，(-0.099~0.25/7/25)MPa

ConST870智能压力控制器(外源气压版)

ConST870智能压力控制器（外源气压版）将高速度、高精度、高稳定性有机融合，最大提供-99kPa至25MPa宽范围覆盖，可快速安装2个控压模块)和1个参考大气压模块，每个控压模块可选双量程或读数精度，用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点，有效保障了生产效率，ConST870是进行自动化生产、测试和校准等工作的理想选择。

  • CE

产品编码: ConST870-D,ConST870-7M,ConST870-25M

产品标签:

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■ 方便自维护

■ 控压速度是上一代控制器的3倍

■ 无缝对接用户既有软件系统

■ 标配CPS防污染装置

产品概述

ConST870智能压力控制器（外源气压版）将高速度、高精度、高稳定性有机融合，最大提供-99kPa至25MPa宽范围覆盖，可快速安装2个控压模块)和1个参考大气压模块，每个控压模块可选双量程或读数精度，用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点，有效保障了生产效率，ConST870是进行自动化生产、测试和校准等工作的理想选择。

产品选型

型号名称

ConST870智能压力控制器

订购代码

870-D

870-7M

870-25M

最大控压范围[1]

(-99~250)kPa

(-0.099~7)MPa

(-0.099~25)MPa

基础压力类型

差压

表压

表压

工作介质[2]

气体

气体

气体

CDPA控压模块
（高压槽位）

可选10kPa~250kPa

可选400kPa~7MPa

可选[6] 10MPa~25MPa

CDPA控压模块
（低压槽位）

最小可选±2.5kPa

最小可选±60kPa

最小可选1MPa

外接CDP压力模块

仅测量

仅测量

仅测量

表绝压切换
(需选购CDPA大气压模块)

是

是

是

控制模式

快速、标准、自定义

快速、标准、自定义

快速、标准、自定义

最大负载容积

1000mL

1000mL

100mL

控制响应时间[3]

＜10s

＜10s

＜10s

控制稳定性[4]

≤0.003%FS

典型≤0.001%FS

≤0.003%FS

典型≤0.001%FS

≤0.003%FS

典型＜0.001%FS

目标压力稳定持续时间

＞5min

＞5min

＞5min

压源类型

外接气源

外接气源

外接气源

最大压源压力[5]

400kPa

8MPa

28MPa

压力接口

G1/8内

G1/8内

G1/8内

接口过滤器

(40~100)μm

(40~100)μm

(40~100)μm

[1]最低负压基于环境大气压为100kPa.a时；

[2]气体指洁净干燥的氮气或空气；

[3]测试条件：外部负载容积50mL，20%步进，达到0.005%FS稳定；

[4]达到典型控制稳定性时，控制响应时间会延长。

[5]建议气源配置合适的减压器以保证安全，气源压力建议调整为控压模块最高压力的110%或100kPa，取大者；

[6]870-7M版本，控压模块最大高低量程比为20:1。

CDPA模块式压力校验仪选型

指标适用的环境温度为15℃ ~35℃；推荐校准周期为365 天；

准确度包括的分量有线性、迟滞、重复性、分辨力、参考标准测量不确定度、年漂移、温度影响，k=2。

CDPA大气压型

绝压量程

最大允许误差

准确度等级

(60~110)kPa.a

±20Pa

0.02级

(60~110)kPa.a

±10Pa

0.01级

注：大气压模块和表压模块配合使用时，


CDPA差压型

差压类型

第一测量范围

第二测量范围

介质

准确度等级(级)

爆破压力

差压

(-100~250)kPa

(-100~160)kPa

气

0.02

1MPa

(-100~200)kPa

(-100~100)kPa

气

0.02

1MPa

(-100~160)kPa

(-100~100)kPa

气

0.02

1MPa

(-100~100)kPa

(-60~60)kPa

气

0.02

1MPa

(-70~70)kPa

(-35~35)kPa

气

0.02

400kPa

(-60~60)kPa

(-40~40)kPa

气

0.02

400kPa

(-40~40)kPa

(-25~25)kPa

气

0.02

400kPa

(-35~35)kPa

(-25~25)kPa

气

0.02

400kPa

(-25~25)kPa

(-16~16)kPa

气

0.02

100kPa

(-16~16)kPa

(-10~10)kPa

气

0.02

100kPa

(-10~10)kPa

(-5~5)kPa

气

0.02

100kPa

(-7.5~7.5)kPa

(-5~5)kPa

气

0.02

100kPa

(-5~5)kPa

(-2.5~2.5)kPa

气

0.02

10kPa

(-2.5~2.5)kPa

(-1~1)kPa

气

0.02

10kPa

(-1~1)kPa

(-500~500)Pa

气

0.05

10kPa

(-500~500)Pa

(-250~250)Pa

气

0.05@第一测量范围

0.1@第二测量范围

10kPa

(0~250)kPa

(0~160)kPa

气

0.02

1MPa

(0~200)kPa

(0~100)kPa

气

0.02

1MPa

(0~160)kPa

(0~100)kPa

气

0.02

1MPa

(0~100)kPa

(0~60)kPa

气

0.02

1MPa

(0~70)kPa

(0~35)kPa

气

0.02@第一测量范围

0.05@第二测量范围

400kPa

(0~60)kPa

(0~40)kPa

气

0.02@第一测量范围

0.05@第二测量范围

400kPa

(0~40)kPa

(0~25)kPa

气

0.05

400kPa

(0~35)kPa

(0~25)kPa

气

0.05

400kPa

(0~25)kPa

(0~16)kPa

气

0.05

100kPa

(0~16)kPa

(0~10)kPa

气

0.05

100kPa

(0~10)kPa

(0~5)kPa

气

0.05

100kPa

(0~7.5)kPa

(0~5)kPa

气

0.05

100kPa

(0~5)kPa

(0~2.5)kPa

气

0.05

10kPa

(0~2.5)kPa

(0~1)kPa

气

0.05

10kPa

(0~1)kPa

(0~500)Pa

气

0.05@第一测量范围

0.1@第二测量范围

10kPa

(0~500)Pa

(0~250)Pa

气

0.1@第一测量范围

0.2@第二测量范围

10kPa

[1]过载压力为150%FS；

[2]FS指测量上限-测量下限。

CDPA标准型

类型

第一测量范围

第二测量范围

介质

准确度等级(级)

爆破压力

表压

(0~25)MPa

(0~16)MPa

气/液

0.01(0.02)

×2

(0~20)MPa

(0~10)MPa

气/液

0.01(0.02)

×2

(0~16)MPa

(0~10)MPa

气/液

0.01(0.02)

×2

(0~10)MPa

(0~6)MPa

气/液

0.01(0.02)

×1.3

(0~7)MPa

(0~3.5)MPa

气/液

0.01(0.02)

×2

(0~6)MPa

(0~4)MPa

气/液

0.01(0.02)

×2

(0~4)MPa

(0~2.5)MPa

气/液

0.01(0.02)

×2

(0~3.5)MPa

(0~2)MPa

气/液

0.01(0.02)

×2

(0~2.5)MPa

(0~1.6)MPa

气/液

0.01(0.02)

×2

(0~2)MPa

(0~1)MPa

气/液

0.01(0.02)

×2

(0~1.6)MPa

(0~1)MPa

气/液

0.01(0.02)

×2

(0~1)MPa

(0~600)kPa

气/液

0.01(0.02)

×1.3

(0~700)kPa

(0~350)kPa

气/液

0.01(0.02)

×2

(0~600)kPa

(0~400)kPa

气/液

0.01(0.02)

×2

(0~400)kPa

(0~250)kPa

气/液

0.01(0.02)

×2

(0~350)kPa

(0~200)kPa

气/液

0.01(0.02)

×2

(0~250)kPa

(0~160)kPa

气/液

0.01(0.02)

×2

(0~200)kPa

(0~100)kPa

气/液

0.01(0.02)@第一测量范围

0.02@第二测量范围

×2

(0~160)kPa

(0~100)kPa

气/液

0.01(0.02)@第一测量范围

0.02@第二测量范围

×2

(0~100)kPa

(0~60)kPa

气/液

0.02

×2

复合表压

(-0.1~25)MPa

(-0.1~16)MPa

气/液

0.01(0.02)

×2

(-0.1~20)MPa

(-0.1~10)MPa

气/液

0.01(0.02)

×2

(-0.1~16)MPa

(-0.1~10)MPa

气/液

0.01(0.02)

×2

(-0.1~10)MPa

(-0.1~6)MPa

气/液

0.01(0.02)

×1.3

(-0.1~7)MPa

(-0.1~3.5)MPa

气/液

0.01(0.02)

×2

(-0.1~6)MPa

(-0.1~4)MPa

气/液

0.01(0.02)

×2

(-0.1~4)MPa

(-0.1~2.5)MPa

气/液

0.01(0.02)

×2

(-0.1~3.5)MPa

(-0.1~2)MPa

气/液

0.01(0.02)

×2

(-0.1~2.5)MPa

(-0.1~1.6)MPa

气/液

0.01(0.02)

×2

(-0.1~2)MPa

(-0.1~1)MPa

气/液

0.01(0.02)

×2

(-0.1~1.6)MPa

(-0.1~1)MPa

气/液

0.01(0.02)

×2

(-0.1~1)MPa

(-100~600)kPa

气/液

0.01(0.02)

×1.3

(-100~700)kPa

(-100~350)kPa

气/液

0.01(0.02)

×2

(-100~600)kPa

(-100~400)kPa

气/液

0.01(0.02)

×2

(-100~400)kPa

(-100~250)kPa

气/液

0.01(0.02)

×2

(-100~350)kPa

(-100~200)kPa

气/液

0.01(0.02)

×2

(-100~250)kPa

(-100~160)kPa

气/液

0.01(0.02)

×2

(-100~200)kPa

(-100~100)kPa

气/液

0.01(0.02)

×2

(-100~160)kPa

(-100~100)kPa

气/液

0.01(0.02)

×2

(-100~100)kPa

(-60~60)kPa

气/液

0.01(0.02)@第一测量范围

0.02@第二测量范围

×2

[1]过载压力为110%FS；

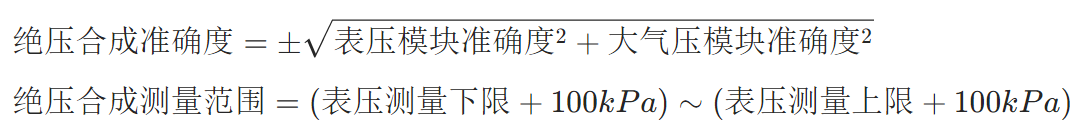

[2]绝压通过表压模块与选购的大气压模块合成实现，合成后绝压测量范围为表压测量上下限分别增加100kPa；

[4]FS指测量上限-测量下限；

[5]提供单量程版本，测量范围及精度、准确度参照第一测量范围。

功能特性

■ 兼容性佳

■ 易操作

■ 易维护

■ 特色功能

一般指标

通用指标

电源要求

供电电源：AC100~240V、50/60Hz

最大功耗：150W

尺寸

机箱尺寸：440mm（W）×133mm（H）×380mm（D）

机架尺寸：3U-19英寸机架、水平方向

重量

主机重量：16.9 kg

CDPA控压模块重量：0.4 kg/支

环境

工作温度范围：10℃~50℃

存储温度范围：-20℃~70℃

工作湿度范围：5%RH~95%RH、无凝露

工作海拔：＜2000米

防护等级：IP20、限室内使用

振动等级：2G

冲击等级：4G

预热时间：15分钟

裸机跌落高度：250mm

认证标记

CE

通讯接口

RS232×1、USB-A×2、LAN×1

通过USB可扩展WIFI、蓝牙、GPIB等连接方式

SCPI指令集兼容市场主流机型，用户可定制

外部驱动阀接口

3路外部驱动阀、带锁绿色端子连接器

最大驱动能力24V/12W、接口耐压30Vmax

其中1路固定配置给CPS防污染装置，剩余2路用户可以用来控制外部隔离阀等

I/O报警输出接口

3路、带锁绿色端子连接器

无触点开漏输出、最大载流能力24V/0.5A、接口耐压30Vmax

压力开关测试接口

1路、带锁绿色端子连接器

最大带载24V/0.1A、接口耐压30Vmax

支持机械开关、电子开关检测；

显示

7英寸电容触摸屏、分辨率1280×800、抗反光面板、黑、白背景可切换

通讯更新速度：10次/秒

显示刷新速度：5次/秒

最大显示：±9999999、显示位数5、6、7位可调

外部压力模块接口

5芯标准航插

液压版：连接外部CDP模块控压；

其他版本：连接外部CDP模块测量:

内部控压模块接口

轻扣舱门上沿，即可打开舱门，舱门打开瞬间，压力自动泄压

舱门内3个插槽，从左到右分别为：

高压模块插槽、低压模块插槽、大气压模块插槽

订购信息

常规产品通常为现货供应，受需求差异、定制化等因素影响，请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ 法定计量机构送检服务 / / 选购 需要送检至法定计量机构时选择，用户指定计量机构时以实际协议为准。 1次
/ CDP模块式压力校验仪 CDP
CDP CDP模块式压力校验仪
选购 外接CDP压力模块，用于测量压力 按需
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备，实时读取并记录仪表测量值，生成曲线，并可导出至Excel格式 1台
/ CDPA模块式压力校验仪 CDPA / 选购 860/870系列智能压力控制器控压模块 按需
/ 恒矩CNAS校准服务 / / 限免 限时免费 不需要送检至法定计量机构时选择，免1次出厂校准服务费，再免1次返厂周期校准服务费（出厂1年内有效）。 2次
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具，内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具，提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款
