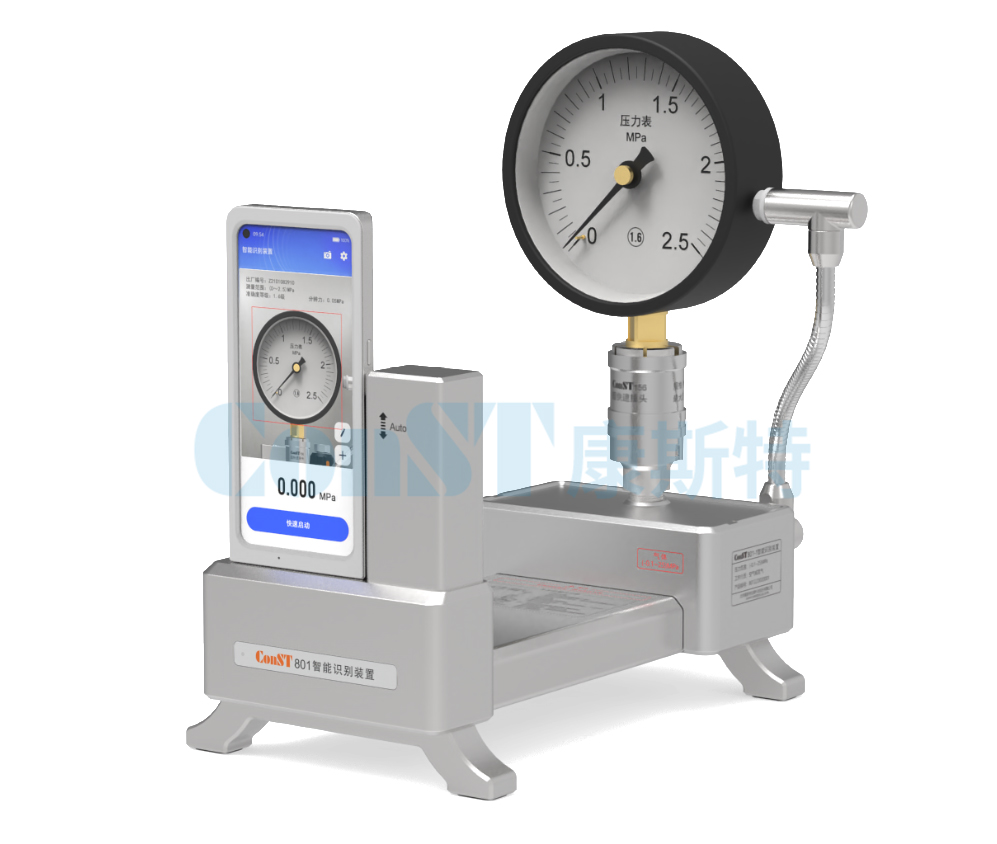

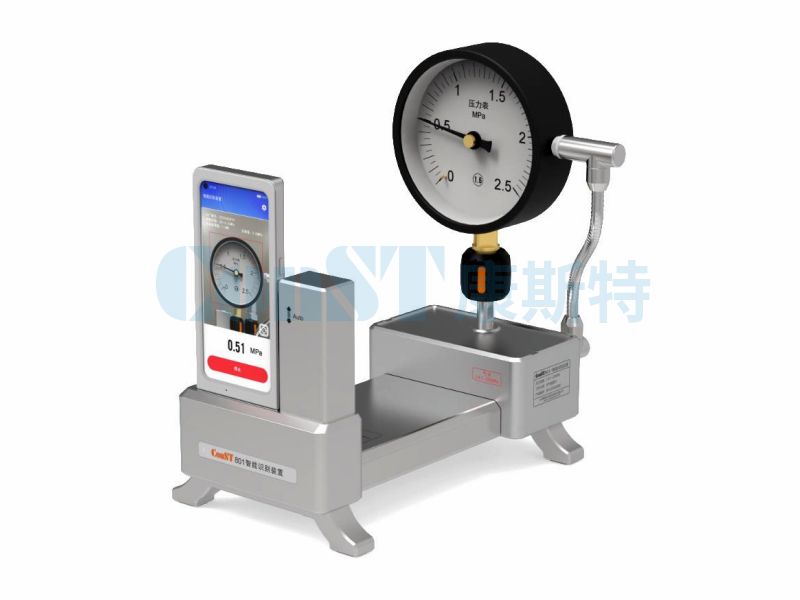

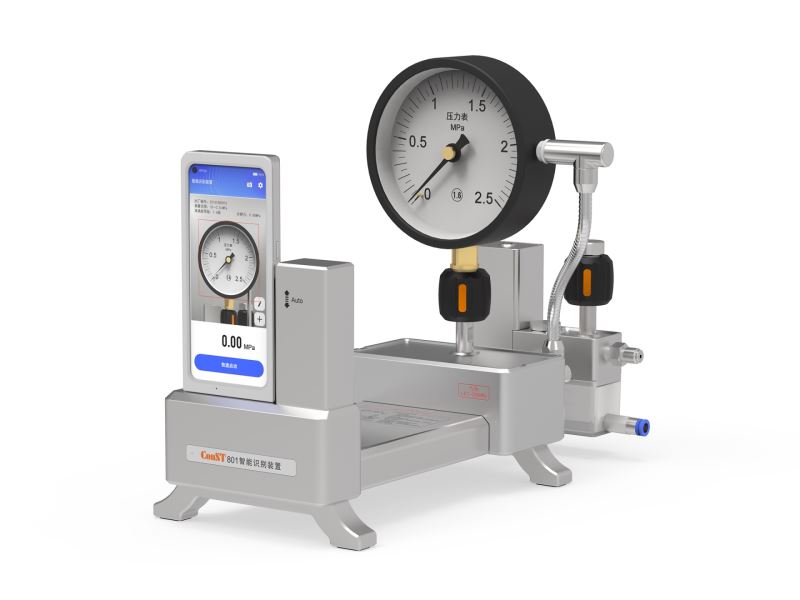

ConST801智能识别装置 智能识别指针式压力表

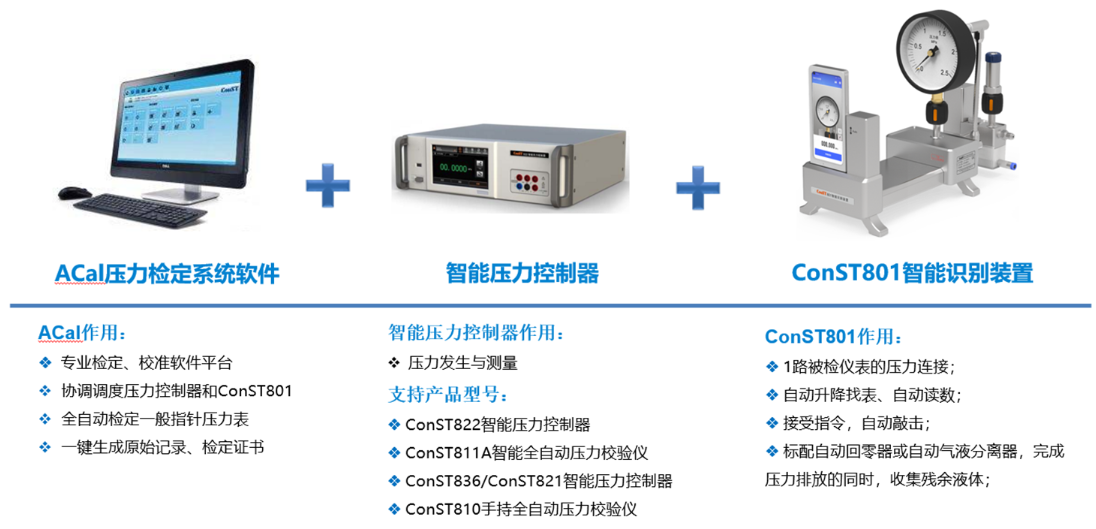

ConST801智能识别装置是康斯特最新推出的一般压力表的自动读数装置,它将压力连接、机器学习、图像处理等技术高度融合,配合康斯特智能压力控制器和ACal压力检定校准系统软件,可全自动、准确地检定一般指针压力表,全程无需人工干预,大幅提高了检定效率。特别适合于计量机构、校准公司、各行业仪表车间等单位或部门高效地完成周期性、重复性、大批量的计量检定工作。

产品编码: ConST801,ConST801-1,ConST801-2

产品标签: 一般压力表 指针识别 AI读数 高效率

技术咨询 索取报价 预约产品演示

产品详情

产品概述

 ConST801智能识别装置是康斯特最新推出的一般压力表的自动读数装置,它将压力连接、机器学习、图像处理等技术高度融合,配合康斯特智能压力控制器和ACal压力检定校准系统软件,可全自动、准确地检定一般指针压力表,全程无需人工干预,大幅提高了检定效率。特别适合于计量机构、校准公司、各行业仪表车间等单位或部门高效地完成周期性、重复性、大批量的计量检定工作。

主要特点

硬件技术指标

项目

ConST801-1智能识别装置(气体)

ConST801-2智能识别装置(液体)

压力范围

(-0.1~25)MPa

(0~70)MPa

安全压力

<37.5MPa

<105MPa

工作介质

氮气或压缩空气

液体

压力入口

G1/4外螺纹(带70μm滤芯),标配ConST101-1自动气液分离器

G1/4快接外螺纹(带70μm滤芯),标配ConST101-2自动回零器

压力连接

M20 X 1.5快接内螺纹

压力排放

支持自动压力排放

显示屏

6.5英寸IPS触控屏

摄像头

高清摄像头,支持自动变焦、对焦

工作环境

工作温度:(0~40)℃;

存储温度:(-20~70)℃;

相对湿度:<90%(无凝露)

供电要求

专用适配器供电,(100~240)VAC、(50/60)Hz转20V、1.8A

通信

WLAN、LAN

尺寸

宽190mm×高272mm×深358mm

重量

5kg

认证

CE


识别技术指标


项目

识别模块

识别引擎

自研AMetis识别引擎,自建万张一般指针表测试数据集

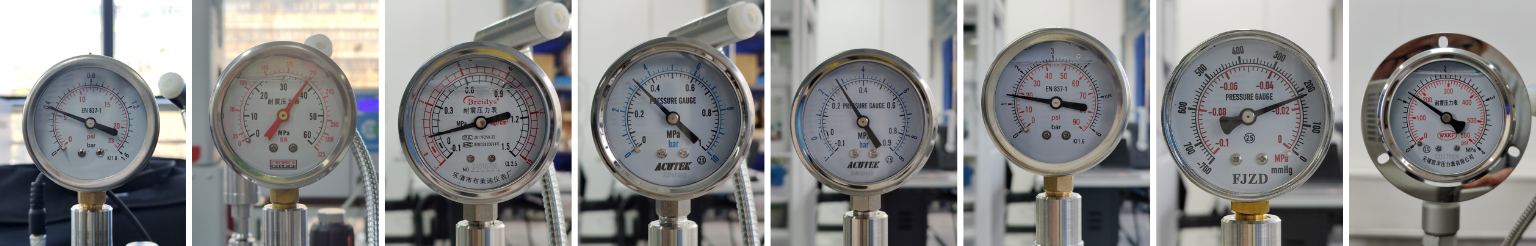

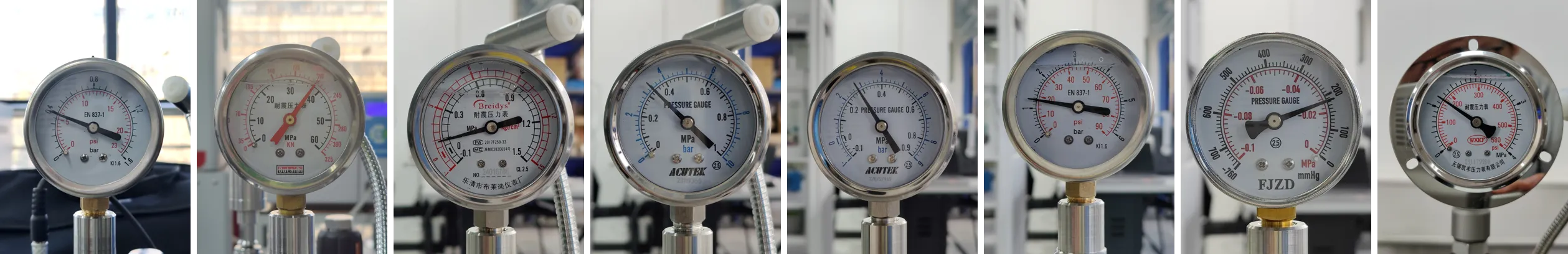

识别对象

单指针、单刻度标尺规格的一般指针压力表

表盘大小:Φ40mm~Φ250 mm

精度等级:≥1.0级

读数精度

优于1/10分格

识别速度

(300~400)ms/次,即(2~3)帧/秒

识别率

识别率高达98.5%,更多识别率信息详见下表说明。

工作模式

边缘计算,离线工作

升级方式

随产品固件快捷升级

扫码检表

支持自动识别10多种常见的条形码、二维码,扫码后从ACal软件数据库自动获取被检压力表信息,提高信息录入效率。

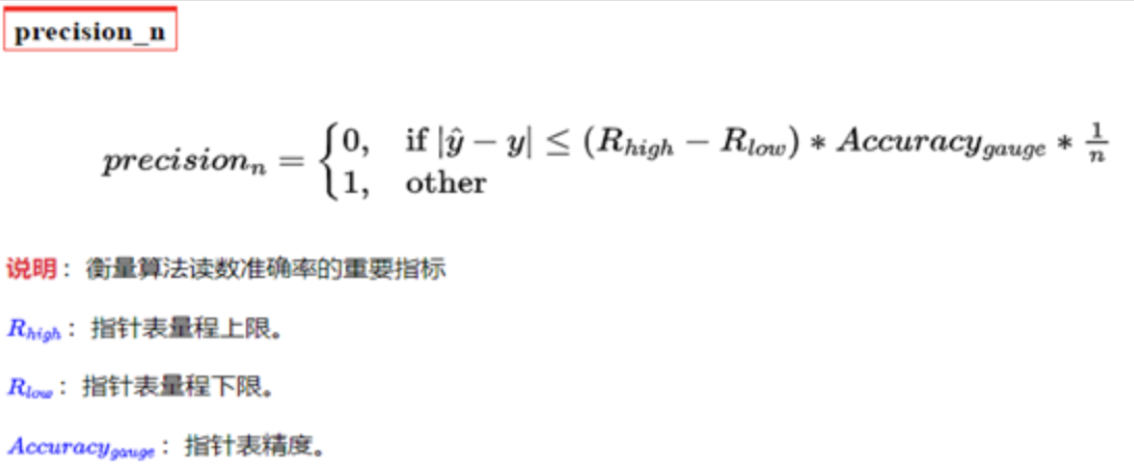

识别率指标

项目

识别率说明

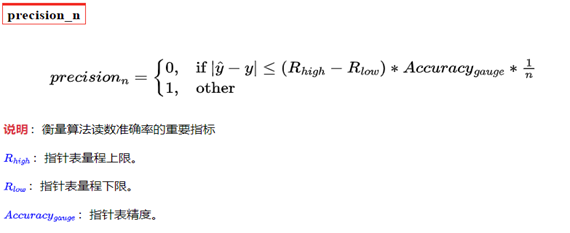

计算公式


识别率

n=1时,precision=98.5%

n=2时,precision=97.7%

n=3时,precision=96%

注:以上识别率指标基于现有数据集测试结果统计得出。

检定系统


检定软件

ACal压力检定/校准系统软件是一款面向全球销售的专业检定、校准软件平台,支持10余种压力仪表的检定、校准功能;软件支持在网络环境下运行,多用户协同工作;软件的检定过程、数据计算过程、出具的证书均符合国家检定规程;软件界面简洁友好,操作风格统一,支持触控操作,学习成本低,让检定人员快速上手开始计量工作。

ConST801智能识别装置需搭配ACal软件使用,软件选型表如下:

类型

型号

规格型号

基础软件【1】

ACAL-P-NET

网络版压力基础软件

ACAL-P-PRO

专业版压力基础软件

功能模块

ACAL-P-101

普通指针压力表

ACAL-P-113

智能压力识别模块【2】

网络版客户端连接许可

ACAL-NET-900

客户端连接许可【3】

【1】ACAL-P-PRO和ACAL-P-NET两款基础软件二选一即可。

【2】ACAL-P-113智能压力识别模块为必选项目,否则无法在ACal软件使用ConST801智能识别装置。已购买指针压力表模块的专业版或网络版用户,需追加购买ACAL-P-113模块后才能使用ConST801智能识别装置。

【3】ACal网络版软件默认允许3个客户端登入软件,需要更多客户端请按需购买ACal-NET-900,例如需要5个客户端同时登入ACal,销售员下单时需要再购买2个ACal-NET-900。



订购信息

物料编码 名称 型号 图片 类型 选用说明 数量
1110483700 智能识别装置 ConST801-1 / 选购 (-0.1~25)MPa,气体;含ConST101-1自动气液分离器,适用于ConST820/821/822 1
1110483701 智能识别装置 ConST801-1 / 选购 (-0.1~25)MPa,气体;含ConST101-1自动气液分离器,适用于ConST811A气体版 1
1110483702 智能识别装置 ConST801-2 / 选购 (0~70)MPa,液体;含ConST101-2自动回零器,适用于ConST836 1
1110483704 智能识别装置 ConST801-2 / 选购 (0~70)MPa,液体;含ConST101-2自动回零器,适用于ConST811A液体版 1
1110483703 智能识别装置 ConST801 / 选购 仅主机,适用于级联和已经有ConST101-1/101-2的情况,下单时必须备注气体或液体介质 1

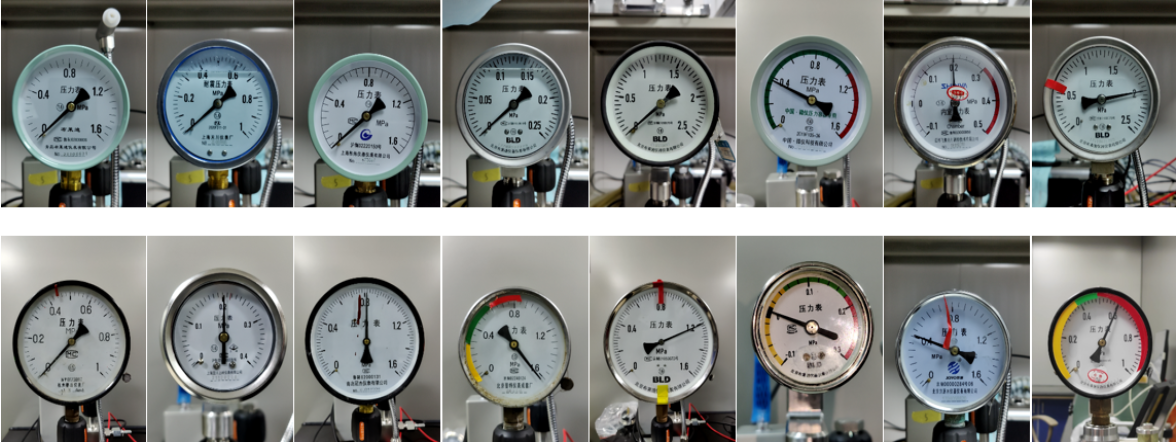

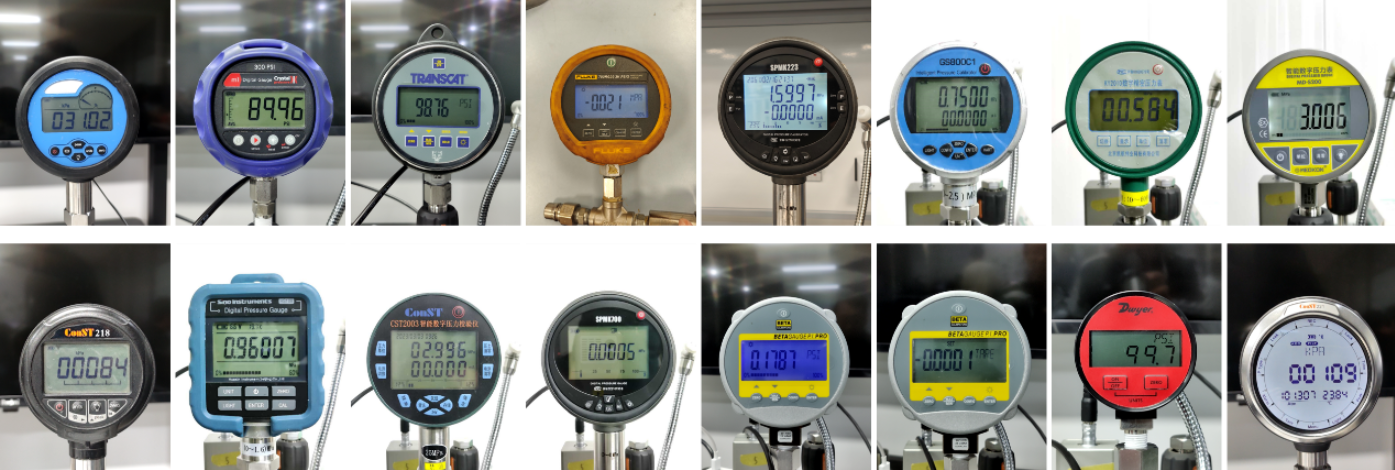

应用图集


资料下载

名称 版本 发布日期 下载链接
ConST801智能识别装置用户手册 2209V01 2022-09-21 下载链接
ConST801智能识别装置说明书 2208V01 2022-10-13 下载链接

产品问答 我有问题

01 关于ConST801智能识别装置你想知道的全在这!
问:一次可以检定多少块表?答:理论上,从软件到硬件端我们是支持无限级联的,但在实际情况中,考虑到整个管路的长度和控制器的控压速率,我们进行过10套识别装置的级联测试,使用效果是非常棒的!问:不同实验室环境光差别较大,识别系统对光线的适应能力如何?是如何做到的?答:对于机器视觉来说,光线的评估不像压力...

点此查看详情

02 ConST801能和手动压力校验设备配合使用吗?
可以。用户可根据自己的需要进行灵活的方案配置。如在ACal中可以配置判稳方式为标准器判稳,手动设置压力到检定点附近时,软件根据标准器测得的压力和波动性,控制801自动读数、自动轻敲,用户只需进行压力的控制,数据采集由设备和软件自动完成。各检定点的示值数据可追溯、数据可直接导出或和计量管理软件互通,实...

点此查看详情

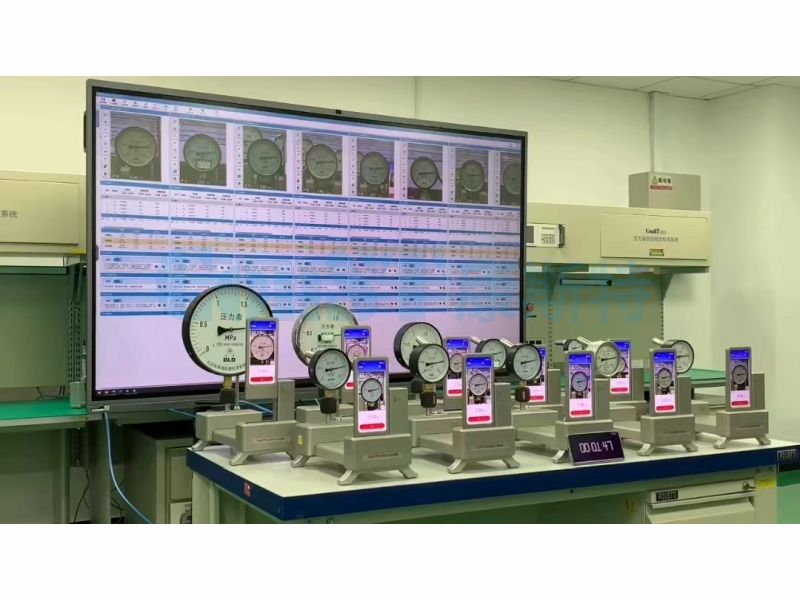

03 ConST801一次可以检定多少块表?
理论上,从软件到硬件端我们是支持无限级联的,但在实际情况中,考虑到整个管路的长度和控制器的控压速率,我们进行过10套识别装置的级联测试,使用效果是非常棒的!...

点此查看详情

04 ConST801智能识别系统对光线的适应能力如何?
对于机器视觉来说,光线的评估不像压力表评估会有具体的指标,我们对整个装置进行过暗光环境下的实际测试,效果是非常好的...

点此查看详情

05 如果对读数有疑问,能否在后期追溯?进行人工核验?
在ACal软件端,我们对所有的历史数据进行了留存,如果对任何一个点有疑问,都可以调出在检定时的实时照片,方便我们对数据进行核验;...

点此查看详情

06 读数速度怎么样?多长时间能检完一块表?
目前设备读数速度还是非常快的,在我们现有检定升降压过程中,基本可以做到实时读数;我们进行过三台级联情况下的检定计时,可以在2分20秒检定完3块不同规格的指针表;...

点此查看详情

07 实际使用中,被检环境比较脏,被检表的油污会不会进入连接台,吸进控制器?
我们的设备配备了康斯特创新的气液分离器,在每一次循环进行气体排空的时候,会自动将被检回流的气体和液体进行分离,油污排到液杯当中,管路中是干净的介质,保证我们的标准系统固若金汤,大家可以参考康斯特之前发过的气液分离器的产品演示视频。...

点此查看详情

08 被检表大小差很多怎么办? 支持压力表直径的范围是多少?
识别装置内置了一个升降机构,且拥有一个可以自动对焦的摄像头,可以快速定位表盘的中心,保证识别的准确性,目前支持的被检直径为φ40mm-φ250mm,可以涵盖大部分使用情况了。...

点此查看详情

09 ConST801是否支持我的仪表?可以试用体验吗?
广大用户都可以体验智能识别装置的超强识别能力,我们也提供了小工具帮助用户进行验证。您可以通过以下途径:1、微信搜索并进入“康斯特超级工具箱”微信小程序。2、在“其他工具”中点击并下载安装“智能识别装置”APP。(目前仅支持安卓/鸿蒙系统)3、打开APP,使用手机自身摄像头,对准被检表进行验证,可读出...

点此查看详情

10 ConST801自身的腔体有多大?
ConST801的自身容积约为2.5mL,配套ConST101-1/101-2的容积约为6mL,整套装置的容积为8.5mL。...

点此查看详情

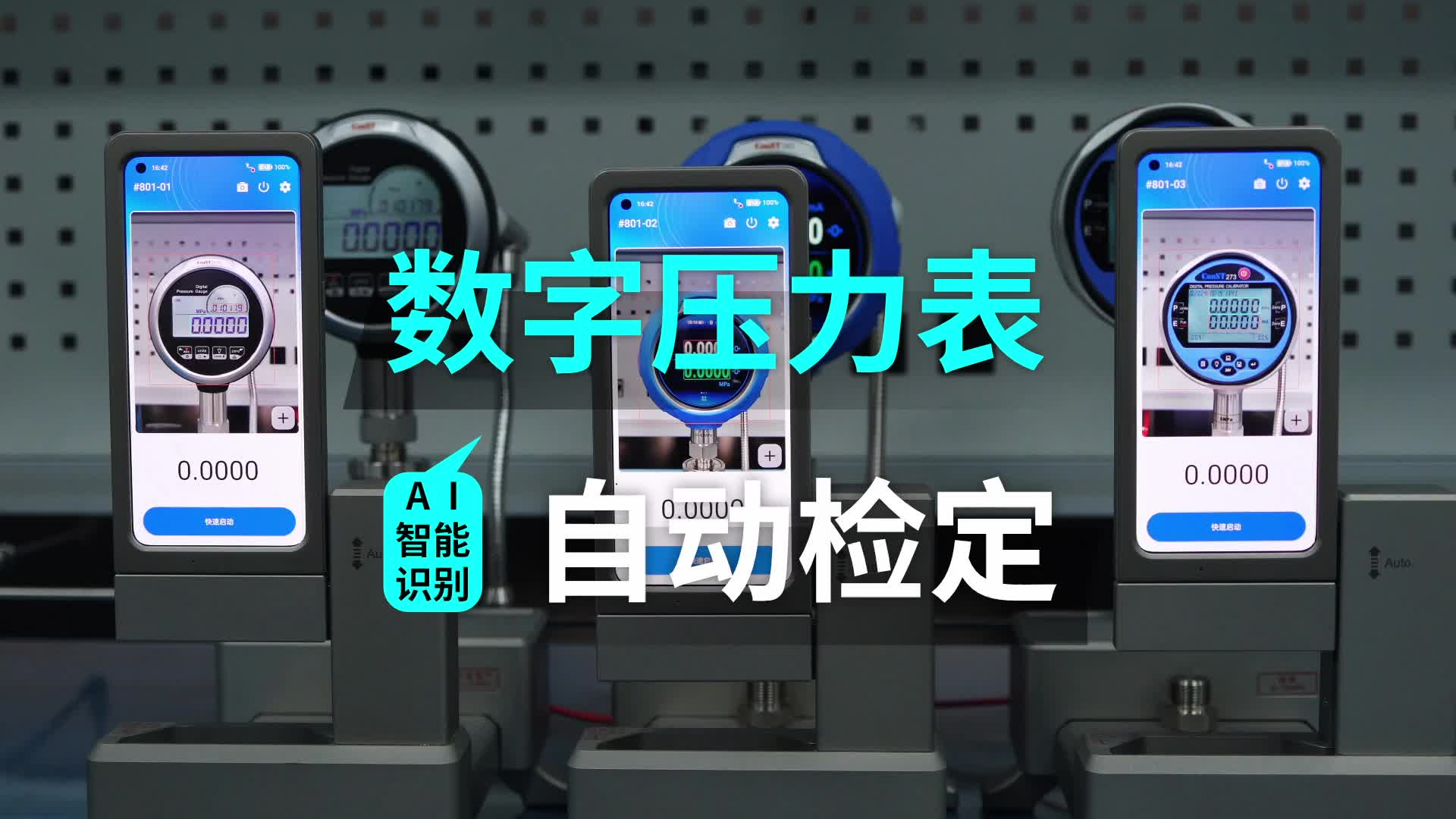

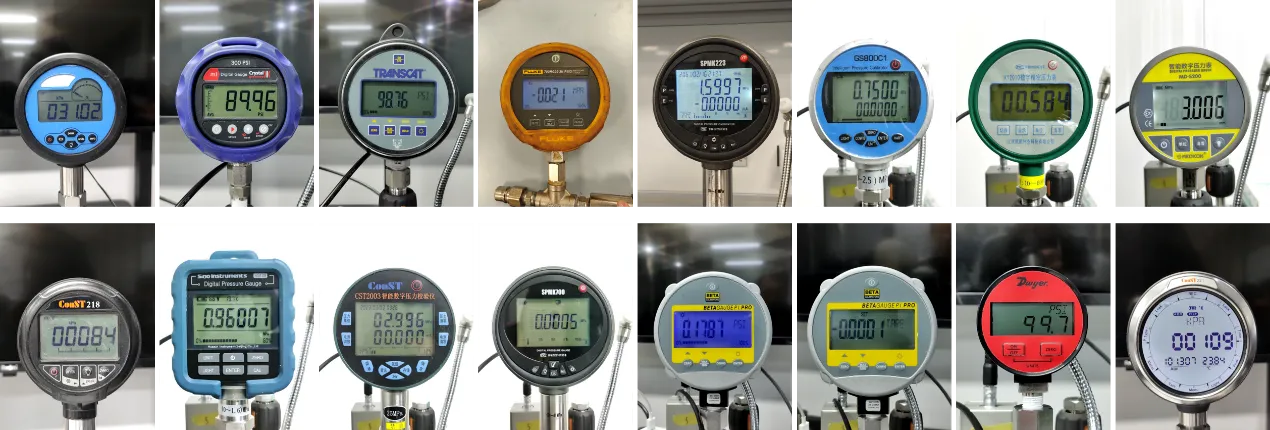

11 ConST801支持精密压力表和数字压力表吗?
为保证较好的用户体验,当前开放一般压力表的智能识别,其他类型仪表的支持,需要在相关测试全部完成后,统一发布。...

点此查看详情

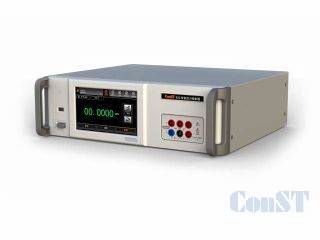

相关产品
