ConST560 智能设备通讯器

ConST560 智能设备通讯器速度快，看得懂，使用成本低

ConST560是一台多功能现场设备通讯器，其为工业过程控制的仪表、变送器、定位器、阀门等提供全面的配置、校准、诊断和管理服务，可广泛应用于石油、化工、冶金、电力等场所，为日常维护与巡检、故障排查与修复、设备更换与维护等提供支持。

产品编码: ConST560

产品标签: 高效率手操器

技术咨询索取报价预约产品演示

产品详情

核心优势

速度快：专治智能设备调试等待时间长
看得懂：DD 菜单全汉化，易理解不出错
使用成本低：升级、配附件更换和维修费用低

产品概述

设备支持在线和离线两种模式，既可在现场正在运行的系统中进行通讯，同时支持计量室、仪表室、现场故障排除等离线调教测试需求；使用者只需要携带一台设备，无需携带其他配件，便可快速完成诊断任务。

功能特点

■ 安全通讯，最新标准

通过信号一致性认证，保障通讯稳定性，可直接搭接现场总线；兼容最新标准总线的FDI集成引擎，解决旧标准通讯器无法连接新设备问题，解析速度倍数提升。

■ 多种总线可选

HART、FOUNDATION Fieldbus 和 Profibus PA三总线通讯，支持多种应用场景切换，无需外部供电和外部电阻。

■ 全汉化界面，上手就会用

支持汉化DD库，中文界面，参数翻译，一目了然，解决英文难理解，学习成本高的问题。

■高可靠，适应性强

端口防220V高压误触、钢化膜防屏幕磕碰、高亮屏幕阳光下可视，IP54防护等级。

技术指标

项目	规格
系统	Android 、64GB eMMC + 4GB LPDDR4X
显示	5.0英寸720×1280 LCD液晶电容屏,60Hz刷新

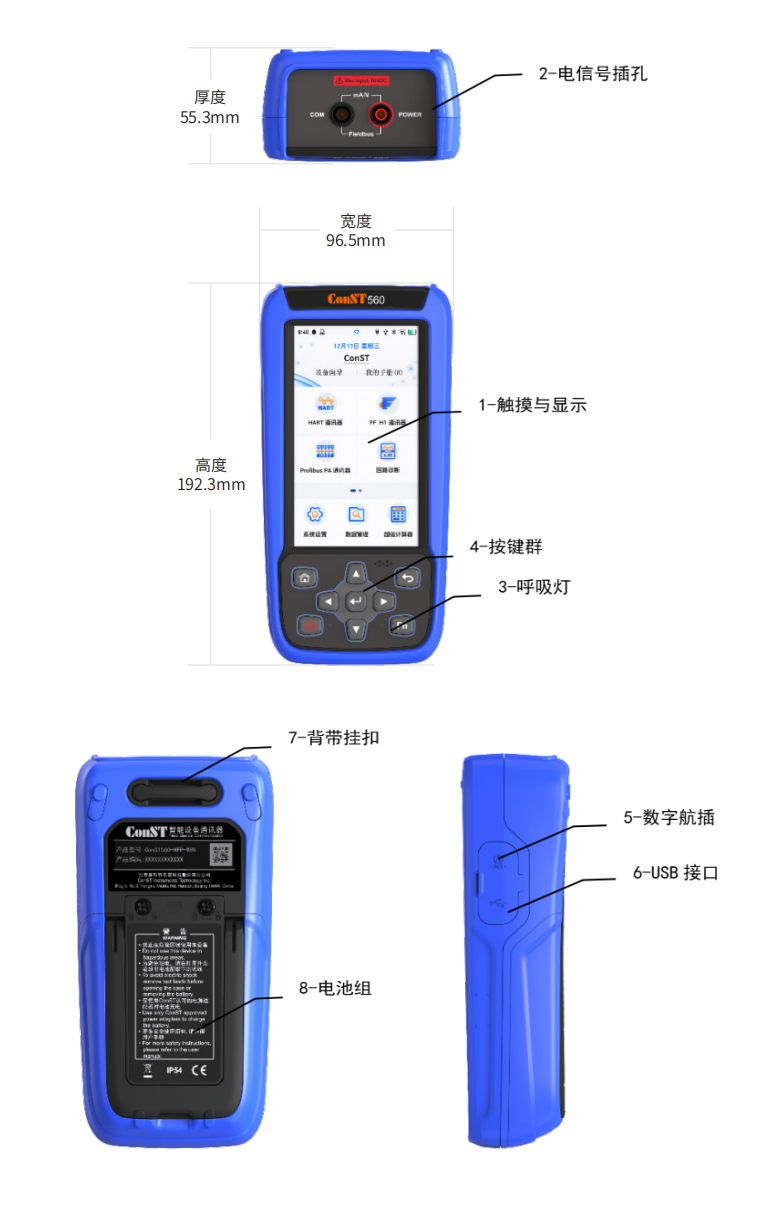

尺寸	192.3mm（高度）X96.5mm（宽度）X55.3mm（厚度）
重量	0.80kg
按键	1个电源按键,8个功能按键
电源	标配6900mAh锂离子可充电电池，10000mAh可选购。
充电方式	Type-C充电接口，使用专用5V适配器供电，充电时间约2.5小时
电池工作时间	测量模式下（24V关闭，仅测量）约20小时输出模式下（24V打开，12mA输出）约14小时
环境条件	保证技术指标的温度范围：(10～30)℃ 工作温度范围：（-20～50）℃ 存储温度范围：（-20～70）℃ 充电温度范围：（0～45）℃ 环境湿度：0 % 至 95% RH，非凝露最大海拔高度：3000米
端口防护电压	典型值60VACmax （端口防220V高压误触，安全可靠。）
认证	CE
防护等级	IP54、1米跌落测试
机械振动	低频、高频各5g
机械冲击	8g
盐雾测试	48小时
通讯	USB2.0-TYPEC（主从均支持）、蓝牙BLE、WIFi
预热时间	开机即用、无需预热
隔离	USB通讯与电测端口隔离，可在连接USB的情况下使用

电信号技术指标

（环境温度：20℃±10℃，一年准确度）

信号种类	量程	分辨率	准确度
电压测量 (自动量程)	(-1～1)V	10uV	0.01%RD+50uV
电压测量 (自动量程)	(1～30)V	0.1mV	0.01%RD+1.5mV
电流测量	±30mA	0.1μA	0.01% RD+1.5μA
电流输出	(0～24)mA	0.5μA	0.01%RD+1.2μA

注：当环境温度为（-20～+20）℃和(30～50) ℃时，其温度系数为：±5ppmFS/℃

(1)电压量程：(-1～30)V 输入阻抗 >10MΩ；

(2)电流档位：输入、输出阻抗 < 10Ω，可用于变送器Test端口的电流测量；

(3)环路电压：最大开路电压24V，驱动能力1kΩ/20mA，可单独变送器供电。

产品选型

选型代码	功能说明	概述
ConST560-H-WB	HART + 无线	支持HART通讯，回路诊断
ConST560-HF-WB	HART + FF + 无线	支持HART、FF通讯，回路诊断
ConST560-HP-WB	HART + PA + 无线	支持HART、PA通讯，回路诊断
ConST560-HFP-WB	HART + FF + PA + 无线	支持HART、PA、FF通讯，回路诊断
