ConST870智能压力控制器(内源气压版) 内置压源,(-95~100)kPa

ConST870智能压力控制器(内源气压版)

ConST870智能压力控制器(内源气压版)将高速度、高精度、高稳定性有机融合,产品内置压源,提供-95kPa至100kPa范围覆盖,可快速安装2个控压模块和1个参考大气压模块,每个控压模块可选双量程,用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点,有效保障了生产效率,ConST870是进行自动化生产、测试和校准等工作的理想选择。

  • CE

产品编码: ConST870-LP

产品标签: 压力控制器 0.02级 全自动

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■ 内置全自动压源

■ 方便自维护

■ 控压速度是上一代控制器的3倍

■ 无缝对接用户既有软件系统

■ 配置CPS防污染系统

产品概述

ConST870智能压力控制器(内源气压版)将高速度、高精度、高稳定性有机融合,产品内置压源,提供-95kPa至100kPa范围覆盖,可快速安装2个控压模块和1个参考大气压模块,每个控压模块可选双量程,用户可以根据需求自由配置。快速更换控压模块、快速更换控压单元、快速清洁电磁阀、精细过滤污染颗粒等方便自维护特点,有效保障了生产效率,ConST870是进行自动化生产、测试和校准等工作的理想选择。

产品选型

型号名称

ConST870智能压力控制器

订购代码

870-LP

最大控压范围[1]

(-95~100)kPa

基础压力类型

差压

工作介质[2]

气体

CDPA控压模块(高压槽位)

可选10kPa~100kPa

CDPA控压模块(低压槽位)

最小可选±250Pa

外接CDP压力模块

仅测量

表绝压切换
(需选购CDPA大气压模块)

控制模式

快速、标准、自定义

最大负载容积

500mL

控制响应时间[3]

<10s

控制稳定性[4](30S)

≤0.003%FS或0.05Pa,取大者

目标压力稳定持续时间

>5min

压源类型

内置气压源

压力接口

G1/8内

接口过滤器

(40~100)μm

[1]最低负压基于环境大气压为100kPa.a时;

[2]气体指洁净干燥的空气;

[3]测试条件:外部负载容积50mL,20%步进,达到0.005%FS稳定;

[4]达到典型控制稳定性时,控制响应时间会延长。

CDPA模块式压力校验仪选型

指标适用的环境温度为15℃~35℃;推荐校准周期为365 天;

准确度包括的分量有线性、迟滞、重复性、分辨力、参考标准测量不确定度、年漂移、温度影响,k=2。

CDPA大气压型

绝压量程

最大允许误差

准确度等级

(60~110)kPa.a

±20Pa

0.02级

(60~110)kPa.a

±10Pa

0.01级

注:大气压模块和表压模块配合使用时,


CDPA差压型

类型

第一测量范围

第二测量范围

介质

准确度等级

最大静压

差压

(-100~100)kPa

(-60~60)kPa

0.01 / 0.02

1MPa

(-70~70)kPa

(-35~35)kPa

0.01 / 0.02

400kPa

(-60~60)kPa

(-40~40)kPa

0.01 / 0.02

400kPa

(-40~40)kPa

(-25~25)kPa

0.01 / 0.02

400kPa

(-35~35)kPa

(-25~25)kPa

0.01 / 0.02

400kPa

(-25~25)kPa

(-16~16)kPa

0.01 / 0.02

100kPa

(-16~16)kPa

(-10~10)kPa

0.02

100kPa

(-10~10)kPa

(-5~5)kPa

0.02

100kPa

(-7.5~7.5)kPa

(-5~5)kPa

0.02

100kPa

(-5~5)kPa

(-2.5~2.5)kPa

0.02

60kPa

(-2.5~2.5)kPa

(-1~1)kPa

0.02

60kPa

(-1~1)kPa

(-500~500)Pa

0.05

60kPa

(-500~500)Pa

(-250~250)Pa

0.05@ 第一测量范围

0.1@ 第二测量范围

60kPa

(0~250)kPa

(0~160)kPa

0.02

1MPa

(0~200)kPa

(0~100)kPa

0.02

1MPa

(0~160)kPa

(0~100)kPa

0.02

1MPa

(0~100)kPa

(0~60)kPa

0.01 / 0.02

1MPa

(0~70)kPa

(0~35)kPa

0.01 / 0.02

400kPa

(0~60)kPa

(0~40)kPa

0.01 / 0.02

400kPa

(0~40)kPa

(0~25)kPa

0.01 / 0.02

400kPa

(0~35)kPa

(0~25)kPa

0.01 / 0.02

400kPa

(0~25)kPa

(0~16)kPa

0.01 / 0.02

100kPa

(0~16)kPa

(0~10)kPa

0.05

100kPa

(0~10)kPa

(0~5)kPa

0.05

100kPa

(0~7.5)kPa

(0~5)kPa

0.05

100kPa

(0~5)kPa

(0~2.5)kPa

0.05

10kPa

(0~2.5)kPa

(0~1)kPa

0.05

10kPa

(0~1)kPa

(0~500)Pa

0.05@ 第一测量范围

0.1@ 第二测量范围

10kPa

(0~500)Pa

(0~250)Pa

0.1@ 第一测量范围

0.2@ 第二测量范围

10kPa

[1]过载压力为150%FS;

[2]FS指测量上限-测量下限。

功能特性

■ 兼容性佳

■ 易操作

■ 易维护

■ 特色功能

一般指标

通用指标

电源要求

供电电源:AC100~240V、50/60Hz

最大功耗:150W

尺寸

机箱尺寸:440mm(W)×133mm(H)×380mm(D)

机架尺寸:3U-19英寸机架、水平方向

重量

主机重量:17.6 kg

CDPA控压模块重量:0.4 kg/支

环境

工作温度范围:10℃~50℃

存储温度范围:-20℃~70℃

工作湿度范围:5%RH~95%RH、无凝露

工作海拔:<2000米

防护等级:IP20、限室内使用

振动等级:2G

冲击等级:4G

预热时间:15分钟

裸机跌落高度:250mm

认证标记

CE

通信接口1

RS232×1、USB-A×2、LAN×1

通过USB可扩展WIFI、蓝牙、GPIB等连接方式

SCPI指令集兼容市场主流机型,用户可定制

外部驱动阀接口

3路外部驱动阀、带锁绿色端子连接器

最大驱动能力24V/12W、接口耐压30Vmax

其中1路固定配置给CPS防污染装置,剩余2路用户可以用来控制外部真空泵、外部隔离阀

I/O报警输出接口

3路、带锁绿色端子连接器

无触点开漏输出、最大载流能力24V/0.5A、接口耐压30Vmax

压力开关测试接口

1路、带锁绿色端子连接器

最大带载24V/0.1A、接口耐压30Vmax

支持机械开关、电子开关检测;

显示

7英寸电容触摸屏、分辨率1280×800、抗反光面板、黑、白背景可切换

通讯更新速度:10次/秒

显示刷新速度:5次/秒

最大显示:±9999999、显示位数5、6、7位可调

外部压力模块接口

5芯标准航插

连接外部CDP模块测量

内部控压模块接口

轻扣舱门上沿,即可打开舱门,舱门打开瞬间,压力自动泄压

舱门内3个插槽,从左到右分别为:

高压模块插槽、低压模块插槽、大气压模块插槽

注1:无线通信模块可按要求移除。



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ 法定计量机构送检服务 / / 选购 需要送检至法定计量机构时选择,用户指定计量机构时以实际协议为准。 1次
/ CDP模块式压力校验仪 CDP
CDP CDP模块式压力校验仪
选购 外接CDP压力模块,用于测量压力 按需
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ CDPA模块式压力校验仪 CDPA / 选购 860/870系列智能压力控制器控压模块 按需
/ 恒矩CNAS校准服务 / / 限免 限时免费 不需要送检至法定计量机构时选择,免1次出厂校准服务费,再免1次返厂周期校准服务费(出厂1年内有效)。 2次
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

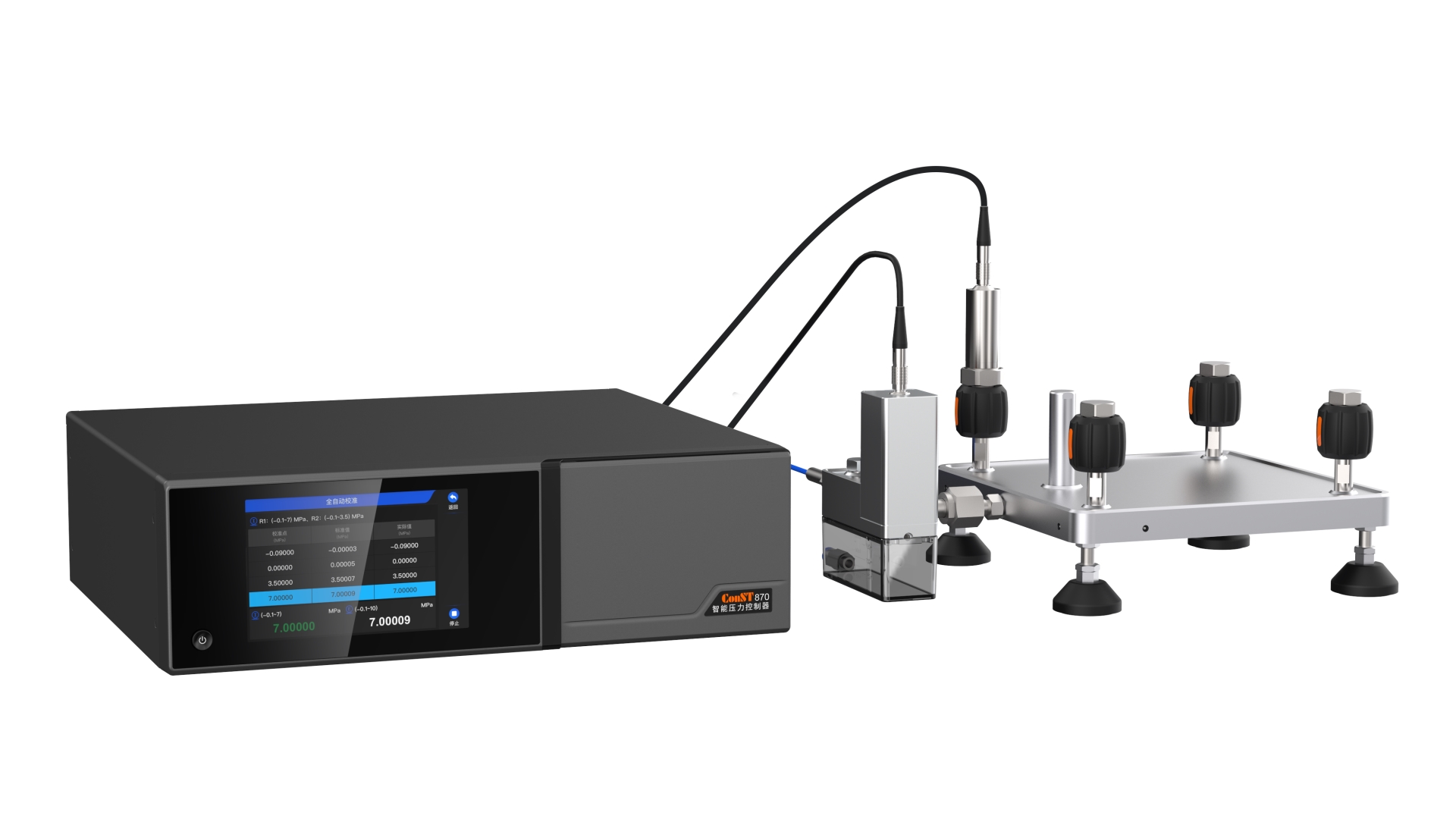

应用图集
