主要特点

远距离无线组网，可以跨楼层通信
智能温度传感器，独立存储传感器特性信息，数据修正不依赖主机。
自带标准温度计测量，遵循规程，打造一站式校准

产品概述

ConST630智能温湿度巡检系统方案专为温湿度测试与温度验证现场应用而设计，非常符合现场校准和验证的灵活工作。系统遵循温湿度场测试的相关测试标准和检定规程，集信息管理、测试记录、数据分析、生成报告、探头校准等功能于一体，用户可根据需要进行灵活多样的组合选择。

支持的标准、规程和规范

序号	编号	名称	被检(测试)类型
1	JJF 1101-2019	环境试验设备温度、湿度参数校准规范	环境试验箱
2	GBT 5170.1-2016	电子电工产品环境试验设备检测方法
3	HB 6783.3-1993	军用机载设备气候环境试验箱（室）检定方法温度试验箱（室）
4	GBT 9452-2012	热处理炉有效加热区测定方法	热处理炉
5	QJ 1428-1988	热处理炉温控制与测量标准
6	GJB 509B-2008	热处理工艺质量控制
7	HB 5425-2012	中华人民共和国航空行业标准
8	AMS-2750F	高温测定法
9	JJF 1376-2012	箱式电阻炉校准规范
10	BAC 5621	波音工艺规范-材料处理温度控制
11	CPS 8100	高温测量
12	JJF1564-2016	温湿度标准箱校准规范	温湿度标准箱
13	JBT 5520-1991	干燥箱技术条件标准	干燥箱
14	GBT 30435-2013	电热干燥箱及电热鼓风干燥箱	干燥箱

方案组成

1、ConST630/630-PAD智能温湿度测试仪（温湿度巡检仪主机）

ConST630智能温湿度测试仪是系统的全功能中心管理设备，负责系统中用户权限、被检信息、测试任务、测试数据、测试报告、测试设备和校准设备的管理，是巡检系统的一体化工作站。可通过无线或有线方式连接多台数据采集器，为各采集器设置参数、下发任务、实时监视测量值和同步记录数据。并配置有高精度双路标准温度计测量接口，可开展恒温源温场的检校工作，还可以控制温源设备实现智能温度探头的自动校准。

ConST630-PAD智能温湿度测试仪是便携式解决方案，是一款性能优秀的三防平板，内嵌专用软件。

测试仪选型

功能	ConST630	ConST630-PAD
采集器内嵌通信	●
无线组网通讯	●	●（外扩无线主站实现）
外扩延长天线	●
485级联组网通讯	●
指纹验证	●
摄像头	●	●
标准温度计测量	●
AVal软件	●	●

ConST630一般指标

项目	指标
面板	10.1寸工业触摸液晶屏，支持HDMI扩展
尺寸	281mm（W）×230mm（H）×159mm（D）
重量	约4.8kg（含电池重量）
电源	专用DC28V适配器或142Wh锂电池，电池工作时间大约9小时
处理器	英特尔赛扬处理器J1900，双核2G
存储容量	8G DDR3+128GB 固态硬盘（SSD），100G数据存储
通讯	USB，Zigbee，蓝牙，485，WIFI，LAN
环境条件	工作温度：0°C 至 50°C 工作湿度：0%RH 至 95%RH (无冷凝) 存储温度：(-20-70)°C
认证标记	CE，UKCA
指纹模组	120枚存储容量、符合国密二级，EAL4+ ，加密存储
检定软件	符合计量检定规程

ConST630技术规格

功能	指标
标准温度计通道	1、通道数量：2通道 2、补偿温度范围：(10~30)℃ 3、标准铂电阻温度计测量能力： 1）航插接口，支持智能型标准铂电阻（自带系数存储芯片）如使用航插转接头，可连接各类标准铂电阻和工业铂电阻 2）量程：(0~400)Ω、四线、1mA激励电源 3）准确度：±0.5mΩ@（0~20）Ω、±25ppm@（20~400）Ω 4）温度系数：2ppmFS/℃（超出温度补偿范围） 4、标准热电偶测量能力： 1）MiniTC接口 2）量程：(-10~75)mV 3）准确度：±(0.005%RD+2μV) 4）温度系数：5ppmFS/℃（超出温度补偿范围） 5）内冷端精度：±0.15℃（0℃~50℃保证指标）
通信	1、内嵌 2个ConST630-A1数据采集器，2台/S 2、RS485级联 10台/3.5S 3、Zigbee组网 10台/2.5S

ConST630-PAD规格

项目	指标
面板	10.1英寸16:10，触摸液晶屏，支持10点触控
尺寸	280mm（W）×187mm（H）×22mm（D）
重量	约1kg（含电池重量）
电源	专用DC12V适配器或7.4V/5000mAh锂电池包，电池工作时间大约6小时
处理器	第六代英特尔® 酷睿™ m 处理器M3-6Y30，双核2.2G
存储容量	4G DDR3+128GB 固态硬盘（SSD），100G数据存储
通讯	USB，蓝牙，RS232，WIFI，LAN（通过无线主站扩展ZigBee）
环境条件	工作温度：-10°C 至 50°C 工作湿度：0%RH 至 95%RH (无冷凝) 存储温度：(-30-70)°C
外壳防护	IP65，1m跌落
认证	CCC
摄像头	前置2.0MP，后置8.0MP
内置功能模块	GPS，重力加速度传感器，4G，二维码扫描
操作系统	Windows 10
检定软件	符合计量检定规程

2、ConST630-A1智能数据采集器（温湿度巡检仪）

ConST630-A1是一台便携式多通道智能数据采集装置，拥有16路温度测量接口，支持四线制PT00和各种热电偶传感器测量；拥有7路数字传感器接口，可接专用数字传感器，并可通过专用转接线支持用户风速、CO₂等多种类型变送器。

ConST630-A1一般指标

项目	指标
显示	7英寸工业TFT电容触摸屏，800×480分辨率
尺寸	212mm（W）×53mm（H）×124mm（D）
重量	约1.257kg（含电池重量）
供电电源	72Wh智能锂电池，充电时间7~9小时，典型可连续工作时间36h； USB Type-C接口电源适配器
通讯接口	USB，Zigbee，BLE，RS485
无线能力	ZigBee，19dBm发射功率，典型无障碍距离100m (320ft).
环境条件	工作温度：（0~50)℃ 工作湿度：0%RH~ 95%RH (无冷凝) 存储温度：(-20~70)℃
时钟精度	±2s/24h
外壳防护	1米跌落
认证标记	CE，UKCA
存储容量	512Mb(对于典型的9+3应用，每秒记录一次数据，可连续记录15天)，支持U盘导出数据
安装方式	支持桌面、墙面安装
传感器输入	16 通道温度传感器输入，支持 4 线制 PT100 和 S、R、K、B、N、E、J、T 等类型热电偶 7通道数字和模拟输入，支持数字式湿度探头或电流/电压输出型变送器
警报输入输出	4路DI和4路DO，航插接口输出：OC开漏输出，VMAX = 30V；输入：Vl小于0.7V，Vh大于2V, VMAX = 30V

ConST630-A1技术指标

热电阻/热电偶测量通道
扫描速度	无滤波：16通道/秒；中滤波：4通道/秒；强滤波：1通道/秒
电阻测量	（0~400）Ω， ±10mΩ@(0~100）Ω、±0.01%RD@(100~400)Ω
毫伏测量	(-10~75)mV，±(0.006%RD+3μV)
内冷端准确度	±0.15℃（冷端在热电偶传感器上）
通用传感器测量通道
电流测量	(0~25)mA，±(0.01%RD+1.3μA)，需专用扩展接头
电压测量	(0~150)mV、(0~1)V、(0~12)V，±(0.01%RD+0.005%FS)，需专用扩展接头
环路电源	12V@0.1A/通道

3、温度探头：存储型温度传感器

ConST630-A1可提供多种规格的配套温度传感器以应对不同的使用场景。

智能传感器内部的配有存储芯片，存储类型、ID、参数等信息，插入后立即显示温度值，实现了最大程度的即插即用。对于热电偶型传感器，接头还内置了冷端补偿传感器，从而热偶测量更加稳定和准确。

型号名称	PR-01-S-TT-0K1-06 智能铂电阻传感器	TC-02-S-SA-N-03 智能热电偶传感器
分度号	Pt100	N型
线制	4	2
测温范围	-80℃~260℃，（短期300℃）	0℃~1000℃，（短期1100℃）
精度	A级	±1.1℃或0.4%取大者
冷端准确度	—	±0.15℃
线长	6m	铠装长3m,直径2mm,附高温引线1m，含智能热电偶接线端子

注：[1]高温热电偶为非一体注塑的可更换型式；[2]传感器为耗材，仅保证出厂指标，无质保期。

4、连接附件：接线端子

对于需要接入裸线传感器用户，我们也提供可接入USB温度测量通道的接线端子，包括四线制电阻接线端子和内置冷端温度传感器的热电偶接线端子两种。接头同样内置有存储芯片，用户可以将自己的每一只传感器与一个接线端子插头绑定，同时通过将传感器类型、编号、修正系数等参数写入探头内，形成一支即插即用的智能温度传感器。

型号名称	918-005 智能铂电阻接线端子	918-006 智能热电偶接线端子
接口型式	USB	USB
接入线径	(0.2~2.5)mm	(0.2~2.5)mm
接入类型	Pt100	S、R、B、K、E、N、J、T、C、D、G、L、U
冷端准确度	N/A	±0.15℃

5、湿度探头：温湿度传感器

ConST630-A1提供配套的数字湿度探头用于相关参数的测量应用，无需外部供电，和USB温度传感器一样即插即用。

型号名称	TH-01-S-06 智能温湿度传感器
温度测量	±0.15℃@(0~50)℃
湿度测量	5%RH to 95%RH：±1.5 %RH@20℃
探头尺寸	φ15mm×108mm
导线长度	6m

注：传感器为耗材，仅保证出厂指标，无质保期。

6、其他探头

ConST630-A1的数字探头接口可以通过专用的转接线缆，支持(0~12)V和(0~25)mA测量，因此，对(0~10)V或(4~20)mA输出的多种参数类型的变送器（如湿度、风速、CO₂等），用户也可通过提供专用的转接线缆来接入ConST630-A1，ConST630-A1可为这些探头提供12V环路电源。

用户可将转接线与特定变送器绑定，并支持用户将变送器的电压/电流与二级参数的转换关系等信息写入转接线缆内部的存储器，这样，ConST630-A1将直接显示最终需要的参数值。

方案与配附件

图片	型号名称	描述	数量

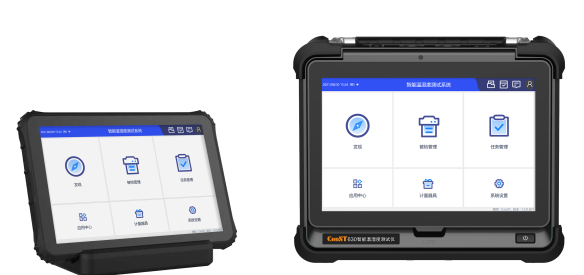

	ConST630 智能温湿度测试仪（温湿度巡检仪主机）	管理被检信息、创建测试任务、连接数据采集器、远程监控测试过程、分析记录数据、生成报告证书、设置用户权限、校准测量探头，执行JJF1101-2019校准规范、执行GBT5170-2016标准等最多14个技术文件；可连接2支二等标准铂电阻或一等标准热电偶测温。热电阻测量： ±0.5mΩ@(0~20)Ω ±25ppm@(20~400)Ω 热电偶测量： (-10~75)mV，±(0.005%RD+2μV	1台
	ConST630-PAD 智能温湿度测试仪（温湿度巡检仪主机）	管理被检信息、创建测试任务、连接数据采集器、远程监控测试过程、分析记录数据、生成报告证书、设置用户权限、校准测量探头，执行JJF1101-2019校准规范、执行GBT5170-2016标准等最多14个技术文件。	1台

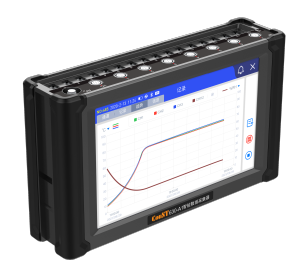

	ConST630-A1智能数据采集器	16温度通道+7多功能数字通道热电阻测量：(0~400)Ω，±10mΩ@（0~100）Ω、±0.01%RD@（ 100~400）Ω 热电偶测量：(-10~75)mV，±（0.006%RD+3μV）	1台或多台
	PR-01-S-TT-0K1-06 智能铂电阻传感器	-80℃~260℃（短期300℃），A级，Pt100，4线制，引线长6m。本产品为耗材，保证出厂指标，无质保期。	按需订购
	TC-02-S-SA-N-03 智能热电偶传感器	0℃~1000°C（短期1100℃）,N型铠装，≤±1.1℃或≤±0.4%t℃（t为测量点温度，两者取大值），铠装长3m，外径2mm，引线1m，含智能热电偶接线端子。本产品为耗材，保证出厂指标，无质保期。	按需订购
	918-005 智能铂电阻接线端子	用于连接用户自有铂电阻传感器，USB，支持Pt100，线径支持0.2mm~2.5mm	按需订购
	918-006 智能热电偶接线端子	用于连接用户自有热电偶传感器，USB，支持S、R、B、K、E、N、J、T、C、D、G、L、U型，内含冷端，年准确度±0.15℃，线径支持0.2mm~2.5mm	按需订购
	TH-01-S-06 智能温湿度传感器	温度测量：±0.15℃@(0~50)℃ 湿度测量：±1.5%RH@（5%RH to 95%RH、20℃）探头尺寸：φ15mm×108mm 引线长6m	按需订购
