ConST685智能多通道超级测温仪 专业测温,可用于检定二等标准

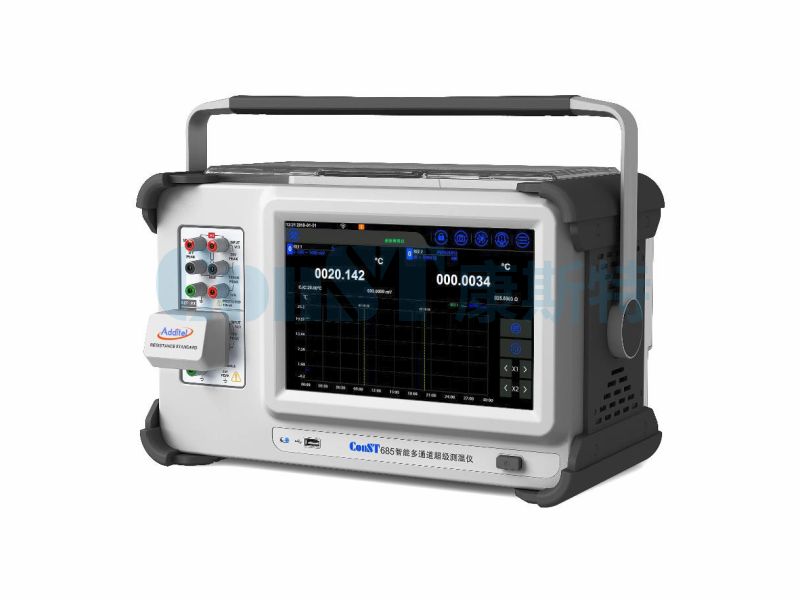

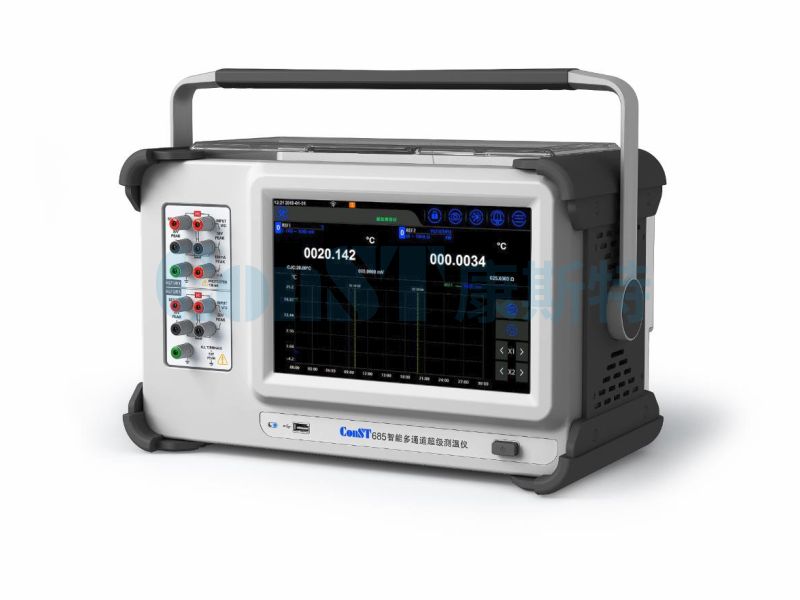

ConST685智能多通道超级测温仪

ConST685智能多通道超级测温仪是康斯特推出的新一代智能高精度测温仪,它采用了先进的高精度电测技术和互连多媒体交互技术,深度地将温度检定系统、双通道测温仪、温湿场测试仪、直流万用表等功能深度融合,为广大温度领域的用户提供了优异的测温精度、灵活的配置、专业的探头接线、简单的通道扩展、简洁的现场布线和快捷的交互体验。

  • CE

产品编码: ConST685,ConST685-H,ConST685-S

产品标签: 多通道测温仪

技术咨询 索取报价 预约产品演示

产品视频


产品详情

主要特点

■ 比例模式最高测量准确度可达0.15mK(Pt25);

■ 最高82通道多路测量及数据自动存储;

■ 可直接控制温度源;

■ 无线通信,支持手机远程操作;

■ 创新设计接线探头,适合各种接线头接入。

产品概述

ConST685智能多通道超级测温仪是康斯特推出的新一代智能多通道超级测温仪,它将高精度电测技术、智能交互技术、行业深度需求高度整合,全面解决了现场温湿场测试与记录,实验室温度传感器校准和检定,它具有精度高、传感器覆盖多、功能丰富、使用方便等诸多优点。

ConST685可以测量热电阻、热电偶、热敏电阻、温度变送器、温度开关、湿度传感器、压力传感器、直流电压、直流电流和直流电阻等信号,在电力、石化、计量、冶金、制药、生物、食品及汽车制造等领域的运营、制造、科研工作中有着广泛的用途,它是温度检定测试的理想选择。

功能特点

■ 对于0℃的PT100热电阻,测温准确度高达0.004℃,对于0℃的S热电偶,测温准确度高达0.1℃;

■ 最高82通道扫描采数,最快测量速度 10通道/s;

■ 具备RX/RS比例测量模式,支持二等标准铂电阻温度计的检定能力,对于Pt25,比例系数为1的条件下,测温准确度最高可达0.15mK;

■ 简单的通道扩展技术,随心所欲,一根DSUB线缆快速实现通道扩展;

■ 相对传统的电学仪表,更加侧重精密温度测量特性,原生支持恒流源换向、正反信号测量、寄生热电势消除、2、3、4线热电阻测量、热电偶内部冷端补偿;

■ 全面支持热阻、热偶、热敏电阻、温度变送器、温度开关;

■ 一指按压端子连接技术(实用新型专利:ZL201821664780.X),无需任何工具,快速完成香蕉插头、裸线、铲形插片、MiniTC等各种形式的温度传感器接线;

■ 采用先进的智能远端接线技术,用户无需在控制间和工作间反复走动,以核对被检接线的正确性;

■ 完美的人机交互设计,10.1" TFT电容触摸屏,分辨率高达1280*800,示数字、表格、图形、曲线全面支持、等测试特性需求;一键U盘升级,大容量存储,丰富的通讯接口,USB、LAN、WIFI一应俱全。

技术优势

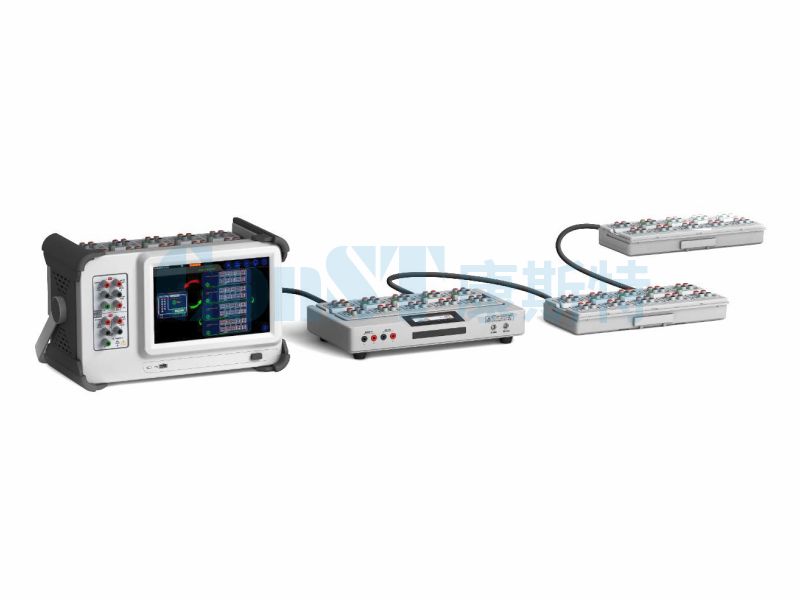

极简通道扩展技术

随心所欲,一根DSUB线缆快速实现通道扩展。

创新的一指按压技术

无需任何工具,快速完成香蕉插头、裸线、铲形插片、MiniTC等各种形式的温度传感器接线。

智能远端接线技术

在标准温度实验室,测试人员需要在控制间和工作间反复走动,以核对接线的正确性。而685-03解决了这个麻烦的问题,测试人员在工作间只需按685-03屏幕提示的被检信息快速接线,并查看测量数值判断接线正确。

超高测温准确度

可以测量所有温湿场相关的传感器,当选择Rx/Rs比例模式时,精度直追电桥,同时支持电信号和温度显示,更加具备恒流换向、正反测量、快速接线端子等专用测温特性。

更专业的热电偶、热电阻测量技术

热电偶支持内部冷端温度补偿,每2个通道共用一个补偿温度传感器,大幅提高了冷端测温的准确度;热电阻支持2,3,4线测量,用户不再需要通过多路开关和电测表的间接配合实现,大幅提高了热电阻测温的可靠性。

二等标准铂电阻温度计的检定

RX/RS比例测量模式用于提高仪表测量精度,前面板REF1通道连接被检二等铂电阻温度计Rx,REF2通道连接外部标准电阻Rs。用户可以使用ConST标准电阻作为RS,如果想获取更高的测量精度,可以使用更高等级的外部标准电阻。685前面板通道支持1mA激励电流和1.414倍激励电流切换功能,通过该功能可以实现SPRT的自热效应△t测试,同时完成零功率电阻值修正系数。

内置全面的传感器库

温度传感器、温度变送器、温度开关、湿度变送器、压力变送器统统支持;用户随意扩展、编辑自己的传感器库。

标准温度实验室、校准现场无缝切换

依托于685的便携式设计,用户想怎么安装,就怎么安装,想在哪用,就在哪用;依托于685极低的温飘系数,在现场,指标依然出色。

组件介绍

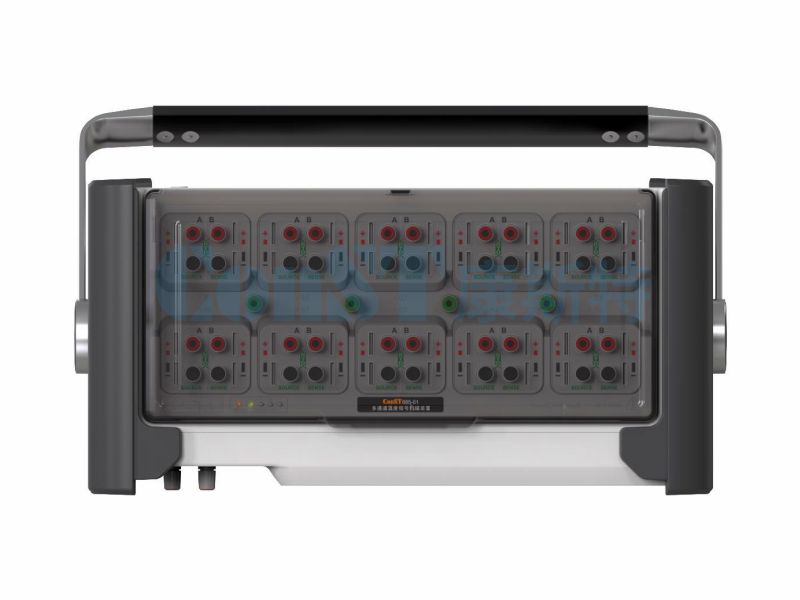

■ ConST685-01多通道温度信号扫描装置

该扫描装置主要用来切换热电阻、热电偶、热敏电阻等温度类信号;多功能接线端子块:10个,每个端子块支持2路2线 连接或1路3/4线连接;每个端子块内置1个冷端传感器,为热电偶测量提供冷端补偿参考。

ConST685-01多通道温度信号装置扫描开关寄生电势≤0.4uV,通道一致性≤1uV。

■ ConST685-02多通道过程信号扫描装置

该扫描装置主要用来切换温度变送器、湿度变 送器、压力变送器、温度开关等过程类信号;

通道1为标准通道,可以连接标准SPRT或标准热电偶;通道2-10为9路被检通道;

该扫描装置在工作时,需要DC27V适配器用来提供变送器的环路供电电源;

■ ConST685-03远端智能接线装置

该接线装置主要用来辅助信号扫描盒完成快速接线、大幅提高用户的接线正确性,提高测试效率;

■ ConST685-25R/100R标准电阻

该标准电阻用于提高主机前面板通道的SPRT测量精度, REF1通道接SPRT,REF2接外部标准电阻,实现RX/RS电阻比测量模式;如果用户想获取更高的测量精度,可以使用更高等级的外部标准电阻。

主要功能特性

超级测温仪

双通道超级测温仪模式主要应用于685前面板通道,REF1和REF2通道交替测量该模式提供√2 电流切换功能,Rx/Rs电阻比例测量功能。该模式支持曲线趋势显示,曲线局部放大,数值统计功能。用户可以直观的查看升降温时间、稳定时间、波动度等相关参数。

单路测温仪

单路测温仪主要应用于单个通道的连续测量、监控,测试人员可在此模式下精确的观察数据变化;测试人员可以快速的前后切换通道或指定某个通道进行测量。

多路测温仪

多路测温仪主要应用于指定通道序列的数据采集;可以设置扫描的触发类型、扫描间隔、通道序列;支持标准通道对齐功能;扫描过程可以随时查看扫描数据、曲线、检测某一通道、进程信息;扫描数据可以选择本地存储或U盘存储;扫描配置文件可以导入,再次 执行。

传感器测试

685直接控制温源形成一套全自动温度传感器测试系统,该系统独立于计算机直接运行,测试人员不在需要繁琐的操作步 骤,快速的完成传感器测试, 极大的方便测试人员就地校准。被检类型有热电阻、热电偶、热敏电阻、温度变送器;测试结果可本地或U盘存储。

温度开关测试

使用685-02可以完成温度开关的测试;685-02的1通道用来连接标准,2~10通道用来连接被检开关,温度开关支持所有机械开关和电子开关。

恒温源性能测试

恒温源性能测试主要用来评估干体炉、油槽、水槽、管式炉等恒温源的波动性、温场均匀性,一般使用一只或两只标准温度计即可完成测试;685将恒温源性能测试提炼出来,测试人员不再需要纸张记录,EXCEL计算,大幅提高测试效率。

SPRT校准

685采用Rx/Rs比例模式提高精度,可以用来完成二等标准铂电阻温度计的校准;校准的项目为固定点的测量和自热效应测试;固定点测量后,可自动计算分度系数,为测试人员提供了最便利的测试工具;自热效应测试可以实现SPRT的自热效应△t测试。

空间温湿场测试

该功能以立体空间的角度展示了温场的分布的测量效果,可对空间    的水平和垂直温场进行测试。测试人员可动态的观察空间分布点的温度变化;空间布点图自动生成,可选9+3或15+4模式;测试标准符合JJF1101环境试验设备温度、湿度校准规范,GB/T5170.2电工电子产品环境试验设备检验方法湿度试验设备;温湿度偏差、均匀度、波动度等统计数值一键生成。

智能温源控制

ConST685可以通过有线或无线的通讯方式同康斯特温度源建立通讯连接,随时读取并设定温度源的温度。685可同时连接4个温源,温度源有恒温水槽、油槽、检定炉、干体炉等,其他厂家的温源,在获取通讯协议后,一样可以快速连接。

数据管理中心

标准文件夹管理形式,方便用户快速查找、浏览存储文件;存储文件可一键导入U盘;存储文件的配置信息可导入相关应用,无需用户重新进行通道、扫描等相关配置。数据管理中心的空间容量高达5G,由各个应用共享。

其它功能

ConST685还具有直流万用表、智能远程监控、截屏、锁屏、热工计算器、数据安全管理、智能诊断中心等极其丰富的功能,大大提高了用户的工作效率。

典型应用场景

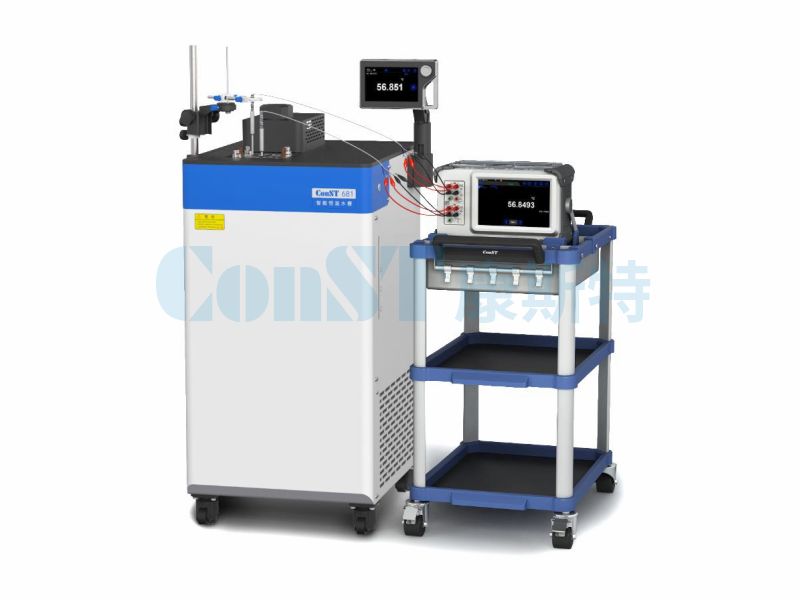

■ 自动温度传感器校准

685内置温度传感器测试应用,直接控制温源,无需PC机即可完成传感器的自动校准;

典型配置为:1台主机、内嵌安装的1台温度信号扫描盒。

■ ConST680智能全自动温度检定系统

680系统主要应用于各标准温度实验室;

典型配置为:1台主机、1台温度信号扫描盒、1台过程信号扫描盒、1台智能远端接线座;

为提高工作效率,用户也可以添加更多主机盒和扫描盒;

■ 温湿场分布测试

可针对恒温恒湿箱、恒温培养箱、恒温水浴锅、高低温试验箱、老化试验箱、干燥箱、水泥养护箱、冰箱、冷藏库、压力蒸汽锅、箱式电阻炉、灭菌柜等温湿度设备进行检定和校准;

典型配置为:1台主机、2台温度信号扫描盒、1台过程信号扫描盒;

■ 恒温源性能测试

恒温源主要指恒温水槽、油槽、盐槽、管式炉、干体炉等恒温源的评价指标主要为:轴向均匀度、径向均匀度、温度波动度;

典型配置为:1台主机。

■ 标准温度计检定

利用前面板通道的Rx/Rs比例测量和√2电流自热测试实现二等标准铂电阻温度计的检定;

685的热电偶测量可以实现一等标准S偶的检定,冷端补偿采用冰点器。

型号及功能对比

型号ConST685ConST685-HConST685-S
超级测温仪

单通道测温仪
多通道测温仪(温度数采)
直流万用表
智能接线
传感器测试
SPRT校准及其自热效应测试

温度开关测试
空间温湿场测试
恒温源性能测试
屏幕快照
热工计算器
智能温源通讯
传感器库

●表示具有此项功能。

通用技术指标


项目规格描述
产品尺寸高250mm×宽420mm×深200mm
重量8.4kg
供电要求220V/240V交流电压换挡滑轮;

47Hz~440Hz,功率50VA

环境要求工作温度:(0~50)℃;

保证准确度的温度范围:(15~25)℃;

存储温度:(-20~70)℃;

相对湿度:<90%;

海拔:小于2000米

通信接口1USB-A、USB-B、LAN、WiFi
屏幕规格10.1"TFT彩屏
按键电容触屏,无需物理按键
扫描速度快速:10通道/秒;

中速:1通道/秒;

慢速:1通道/4秒

输入保护电压最大50V
振动和冲击振动2G,冲击4G
通道能力前面板:2个3/4线通道;

可内嵌扫描装置:1个;

可外部级联扫描装置:3个;

温度信号扫描装置:3/4线10通道或2线20通道;

过程信号扫描装置:1个标准参考通道,9个变送器或开关通道;

数采触发方式内部、报警、远程、自动测试
数学运算Mx+B标尺化以及通道偏离调整
机身存储8G,存储的数据均带有时间标记
符合标准CE
注1:无线通信模块可按要求移除。



温场指标

规范条件:1小时预热时间 / 环境温度(15~25)℃ / 环境相对湿度<80% / 准确度指标为一年期99%置信度(k=3)

PRT电阻准确度

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

激励电流

温度系数

685685

685-H

685-S

685

685-H

685-S

(0~100)Ω

慢速0.01 mΩ3 ppm

或 0.2mΩ

12 ppm

或 0.35mΩ

15 ppm

或 0.35mΩ

15 ppm

或 0.35mΩ

30 ppm

或 0.7mΩ

±1 mA/±12V

3ppm+0.01mΩ

中速0.01 mΩ3 ppm

或 0.55mΩ

12 ppm

或 0.7mΩ

15 ppm

或 0.7mΩ

15 ppm

或 0.7mΩ

30 ppm

或 1.4mΩ

快速0.1 mΩ3.6ppm

或 1.7mΩ

12.6ppm

或 1.85mΩ

15.6ppm

或 1.85mΩ

15.6ppm

或 1.85mΩ

30.6ppm

或 3.7mΩ

(0~400)Ω

慢速0.01 mΩ3 ppm

或 0.3mΩ

12 ppm

或 0.4mΩ

15 ppm

或 0.4mΩ

15 ppm

或 0.4mΩ

30 ppm

或 0.8mΩ

±1 mA/±12V

3ppm+0.02mΩ

中速0.01 mΩ3 ppm

或 0.7mΩ

12 ppm

或 0.8mΩ

15 ppm

或 0.8mΩ

15 ppm或 0.8mΩ30 ppm

或 1.6mΩ

快速0.1 mΩ3.6ppm

或 1.9mΩ

12.6ppm

或 2 mΩ

15.6ppm

或 2 mΩ

15.6ppm

或 2 mΩ

30.6ppm

或 4 mΩ

(0~4000)Ω

慢速0.1 mΩ3 ppm

或 4 mΩ

12 ppm

或 5 mΩ

15 ppm

或 5 mΩ

15 ppm

或 5 mΩ

30 ppm

或 10 mΩ

±0.1 mA/±12V

3ppm+0.2mΩ

中速0.1 mΩ3 ppm

或 8 mΩ

12 ppm

或 9 mΩ

15 ppm

或 9 mΩ

15 ppm

或 9 mΩ

30 ppm

或 18 mΩ

快速1 mΩ3.6ppm

或 20 mΩ

12.6ppm

或 21 mΩ

15.6ppm

或 21 mΩ

15.6ppm

或 21 mΩ

30.6ppm

或 42 mΩ

[1] 准确度指标:±(ppm读数或 xxmΩ),取二者大值;

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm读数+xxmΩ);

[3] 以上为4线测量指标;2、3线测量时,指标增加5mΩ;

[4] 采用恒流换向技术。

PRT温度准确度

扫描速度

温度

24小时/℃(20±1)℃

90天/℃

(20±5)℃

1年/℃

(20±5)℃

温度系数

℃/℃

685685

685-H

685-S

685

685-H

685-S

慢速

-200℃0.00050.00080.00080.00080.00160.0002
0℃0.00080.00310.00380.00380.00770.0008
300℃0.00180.00890.00890.00890.01790.0018
600℃0.00290.01460.01460.01460.02930.0030

中速

-200℃0.00130.00160.00160.00160.00320.0002
0℃0.00140.00310.00380.00380.00770.0008
300℃0.00200.00890.00890.00890.01790.0018
600℃0.00290.01460.01460.01460.02930.0030

快速

-200℃0.00390.00430.00430.00430.00860.0006
0℃0.00440.00470.00470.00470.00950.0013
300℃0.00530.00930.00930.00930.01820.0024
600℃0.00590.01520.01520.01520.02990.0036

[1] 指标基于4线制PT100型PRT的电测准确度,不包含PRT自身的准确度;

[2] 温度最高分辨率为0.0001℃。

SPRT RX/RS模式电阻比例准确度

(前面板通道REF1/RX,REF2/RS,仅限ConST685)

量程(Ω)参考电阻比率(Rx/Rs)1年读数误差

ppm/(20±5)℃

100Ω

25Ω

2.00~4.001.5
1.10~2.000.85
0.90~1.100.6
0.50~0.901.5
0.25~0.502.5

400Ω

100Ω

2.00~4.002
1.10~2.000.81
0.90~1.100.26
0.50~0.900.95
0.25~0.501.2


SPRT RX/RS模式测温准确度

(前面板通道REF1/RX,REF2/RS,仅限ConST685)

类型Rs温度点(℃)电阻比(Rx/Rs)1年读数误差ppm/(20±5)℃等效测温准确度(mK)

PT25

25Ω

-189.34420.222.50.13
-38.83440.841.50.32
0.0110.60.15
231.9281.890.850.44
419.5272.571.51.11
660.3233.371.51.58

PT100

100Ω

-189.34420.221.20.07
-38.83440.840.950.2
0.0110.260.07
231.9281.890.810.42
419.5272.5721.47
660.3233.3722.11


[1] Pt25指标基于RX为25Ω理想电阻给出;

[2] Pt100指标基于RX为100Ω理想电阻给出;

[3] 用户可选择ConST685-25R/100R标准电阻,该电阻年绝对阻值变化<5ppm(23℃±2℃),超出温度范围:0.5ppm/℃。


热电偶电压准确度

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

输入阻抗

温度系数

685685

685-H

685-S

685

685-H

685-S

(-100~100)mV

慢速0.01 µV5ppm+2ppm10ppm+4ppm18ppm+9ppm14ppm+4ppm36ppm+9ppm

>10GΩ或10MΩ

1ppm+0.1µV

中速0.01 µV5ppm+6ppm10ppm+8ppm18ppm+18ppm14ppm+8ppm36ppm+18ppm
快速0.1 µV5ppm+22ppm10ppm+24ppm18ppm+36ppm14ppm+16ppm36ppm+36ppm

[1] 准确度指标:±(ppm读数+ppm量程);

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm of Reading+xxµv)。


热电偶冷端准确度

CJC 准确度±0.1℃,1 年,(20±5)℃
温度系数温度超出 (15~25)℃,每度增加 0.02℃
其它每个温度信号扫描装置上有 10 个冷端温度传感器。


热电偶温度准确度

类型

温度[℃]

24小时/℃ (20±1)℃

90天/℃(20±5)℃

1年/℃ (20±5)℃

685

685

685-H

685-S

685

685-H

685-S

快速中速慢速快速中速慢速快速中速慢速快速中速慢速快速中速慢速

E

-2000.0890.0380.0220.0990.0470.0310.1500.0780.0420.1000.0490.0330.1560.0840.048
-1000.0490.0210.0120.0540.0260.0170.0820.0420.0220.0550.0260.0170.0840.0440.024
-400.0410.0170.0090.0450.0210.0130.0680.0340.0170.0450.0210.0140.0680.0350.018
00.0380.0150.0090.0410.0190.0120.0610.0310.0150.0410.0190.0120.0610.0310.015
1550.0310.0130.0080.0350.0170.0110.0530.0280.0150.0360.0170.0120.0550.0300.018
3500.0290.0130.0080.0330.0170.0120.0510.0280.0170.0350.0180.0130.0570.0340.023
6600.0310.0140.0090.0360.0200.0150.0560.0340.0220.0390.0220.0170.0670.0450.034
10000.0340.0170.0120.0420.0250.0190.0660.0420.0300.0460.0290.0240.0840.0610.049

J

-2000.1020.0430.0250.1130.0540.0360.1710.0890.0480.1150.0550.0370.1780.0950.054
-1000.0540.0220.0130.0600.0280.0180.0900.0460.0240.0600.0280.0190.0920.0480.026
-400.0470.0190.0110.0510.0240.0150.0770.0390.0200.0510.0240.0150.0770.0390.020
00.0440.0180.0100.0480.0220.0140.0710.0360.0180.0480.0220.0140.0710.0360.018
1550.0410.0170.0100.0450.0210.0140.0680.0350.0190.0460.0220.0150.0710.0380.022
3500.0420.0180.0110.0470.0230.0160.0710.0390.0230.0480.0250.0180.0780.0450.029
6600.0390.0180.0110.0460.0240.0180.0700.0410.0260.0480.0270.0200.0810.0510.037
12000.0440.0220.0150.0540.0310.0240.0850.0530.0380.0590.0360.0290.1070.0750.059

K

-2000.1460.0610.0350.1610.0760.0500.2430.1250.0660.1630.0770.0510.2500.1320.073
-1000.0730.0300.0170.0800.0370.0240.1200.0610.0320.0800.0380.0250.1220.0630.034
-400.0600.0250.0140.0660.0300.0200.0990.0500.0250.0660.0310.0200.1000.0510.026
00.0560.0230.0130.0610.0280.0180.0910.0460.0230.0610.0280.0180.0910.0460.023
1550.0560.0230.0130.0610.0290.0190.0920.0480.0250.0620.0300.0200.0950.0500.028
3500.0540.0230.0140.0610.0300.0200.0920.0490.0280.0620.0310.0210.0980.0550.034
6600.0550.0250.0150.0630.0330.0230.0970.0540.0330.0660.0350.0260.1090.0660.045
13720.0730.0350.0230.0870.0490.0370.1350.0820.0560.0930.0550.0430.1640.1110.085

T

-2000.1420.0590.0340.1560.0730.0480.2350.1210.0640.1570.0750.0490.2420.1270.070
-1000.0780.0320.0180.0860.0400.0260.1290.0660.0340.0860.0400.0260.1310.0680.036
-400.0630.0260.0150.0690.0320.0200.1040.0520.0270.0690.0320.0210.1050.0530.027
00.0570.0230.0130.0620.0280.0180.0930.0460.0230.0620.0280.0180.0930.0460.023
1550.0440.0190.0110.0490.0230.0150.0740.0380.0200.0490.0240.0160.0760.0410.023
3500.0380.0160.0100.0430.0210.0150.0650.0350.0200.0440.0220.0160.0710.0410.026
4000.0370.0160.0100.0420.0210.0150.0640.0350.0210.0440.0230.0160.0700.0410.027

R

-400.5430.2220.1240.5930.2720.1730.8890.4450.2230.5930.2720.1730.8900.4460.224
00.4160.1700.0950.4540.2080.1320.6810.3400.1700.4540.2080.1320.6810.3400.170
1550.2660.1090.0610.2900.1340.0860.4360.2190.1110.2910.1340.0860.4380.2210.113
3500.2200.0910.0510.2410.1120.0720.3620.1840.0940.2420.1130.0730.3680.1890.100
6600.1920.0800.0460.2120.1000.0660.3190.1640.0870.2140.1020.0680.3290.1740.097
17680.1880.0820.0490.2130.1070.0740.3240.1770.1040.2190.1140.0810.3550.2080.135

S

-400.5150.2110.1170.5620.2580.1640.8430.4220.2110.5620.2580.1640.8440.4230.212
00.4070.1670.0930.4440.2040.1300.6660.3330.1670.4440.2040.1300.6660.3330.167
1550.2750.1130.0630.3000.1380.0890.4510.2270.1150.3010.1390.0890.4530.2290.117
3500.2360.0980.0550.2590.1200.0780.3900.1970.1010.2600.1220.0790.3950.2030.107
6600.2140.0890.0510.2360.1110.0730.3560.1830.0970.2390.1140.0750.3670.1930.107
17680.2220.0960.0570.2500.1240.0860.3810.2070.1200.2570.1320.0930.4130.2390.152

U

-800.0720.0300.0170.0790.0370.0240.1180.0600.0310.0790.0370.0240.1200.0620.032
-400.0620.0260.0140.0680.0310.0200.1020.0520.0260.0680.0320.0200.1030.0520.027
00.0560.0230.0130.0610.0280.0180.0920.0460.0230.0610.0280.0180.0920.0460.023
1550.0450.0190.0110.0490.0230.0150.0740.0380.0200.0500.0240.0160.0770.0410.023
3500.0370.0160.0100.0420.0210.0140.0640.0350.0200.0430.0220.0160.0690.0400.025
6000.0340.0150.0100.0390.0210.0150.0610.0350.0220.0410.0230.0170.0700.0440.031

B

2500.8720.3570.1990.9520.4370.2781.4280.7150.3590.9520.4370.2791.4300.7170.361
3500.6190.2540.1410.6760.3110.1981.0140.5080.2560.6760.3110.1991.0170.5120.259
6600.3420.1410.0790.3740.1730.1110.5620.2840.1450.3750.1750.1130.5680.2900.151
18200.1990.0850.0500.2220.1080.0730.3370.1790.1010.2270.1130.0780.3590.2010.122

N

-2000.2240.0930.0520.2460.1150.0750.3700.1890.0980.2470.1160.0760.3770.1960.105
-1000.1060.0440.0240.1160.0540.0350.1740.0880.0450.1160.0540.0350.1760.0900.047
-400.0890.0360.0200.0970.0450.0290.1460.0730.0370.0970.0450.0290.1470.0740.038
00.0840.0350.0190.0920.0420.0270.1380.0690.0350.0920.0420.0270.1380.0690.035
1550.0700.0290.0170.0770.0360.0240.1160.0600.0310.0780.0370.0240.1190.0620.034
3500.0620.0260.0150.0690.0330.0220.1050.0550.0300.0700.0350.0240.1100.0610.036
6600.0590.0260.0160.0670.0340.0240.1020.0560.0340.0690.0360.0260.1130.0670.044
8000.0600.0270.0160.0680.0350.0250.1050.0590.0360.0710.0380.0280.1180.0720.049
10000.0620.0280.0180.0720.0380.0280.1100.0640.0400.0750.0420.0310.1270.0800.057
12000.0650.0300.0190.0760.0410.0310.1180.0700.0450.0810.0460.0350.1390.0910.067
13000.0680.0320.0200.0800.0440.0330.1240.0740.0490.0850.0490.0380.1470.0970.072

L

-2000.0690.0290.0170.0760.0360.0240.1150.0600.0320.0770.0370.0250.1190.0640.037
-1000.0530.0220.0130.0590.0280.0180.0890.0450.0240.0590.0280.0180.0910.0470.026
-400.0450.0190.0100.0490.0230.0150.0740.0380.0190.0500.0230.0150.0750.0380.020
00.0430.0180.0100.0470.0210.0140.0700.0350.0180.0470.0210.0140.0700.0350.018
1550.0400.0170.0100.0440.0210.0140.0670.0350.0190.0450.0220.0150.0700.0380.022
3500.0410.0180.0110.0460.0230.0160.0700.0380.0220.0470.0240.0170.0760.0440.028
6600.0390.0180.0110.0460.0240.0180.0700.0410.0260.0480.0270.0200.0810.0520.037
9000.0350.0170.0110.0420.0230.0170.0650.0390.0260.0450.0260.0210.0780.0530.040

[1] 指标基于热电偶电测准确度,不包含热电偶自身的准确度,0℃固定冷端补偿;

[2] 温度最高分辨率为0.0001℃。


直流电压准确度

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

输入阻抗

温度系数

685685

685-H

685-S

685

685-H

685-S

(-100~100)mV

慢速0.01 µV5ppm+2ppm10ppm+4ppm18ppm+9ppm14ppm+4ppm36ppm+9ppm

10GΩ/10MΩ

1ppm+0.1µV

中速0.01 µV5ppm+6ppm10ppm+8ppm18ppm+18ppm14ppm+8ppm36ppm+18ppm
快速0.1 µV5ppm+22ppm10ppm+24ppm18ppm+36ppm14ppm+24ppm36ppm+36ppm

(-1~1)V

慢速0.1 µV2ppm+0.3ppm8ppm+0.6ppm14ppm+1.5ppm14ppm+0.6ppm24ppm+1.5ppm

10GΩ/10MΩ

1ppm+0.2µV

中速0.1 µV2ppm+1.3ppm8ppm+1.6ppm14ppm+3ppm14ppm+1.6ppm24ppm+3ppm
快速1 µV2.6ppm+3.3ppm8.6ppm+3.6ppm14.6ppm+6ppm14.6ppm+3.6ppm24.6ppm+6ppm

(-10~10)V

慢速1 µV2ppm+0.05ppm8ppm+0.08ppm10ppm+2ppm14ppm+0.08ppm20ppm+2ppm

10GΩ/10MΩ

1ppm+0.3µV

中速1 µV2ppm+0.35ppm8ppm+0.38ppm10ppm+4ppm14ppm+0.38ppm20ppm+4ppm
快速10 µV2.6ppm+1.05ppm8.6ppm+1.08ppm10.6ppm+8ppm14.6ppm+1.08ppm20.6ppm+8ppm

(-50~50)V

慢速10 µV8ppm+1ppm32ppm+1ppm32ppm+2ppm38ppm+1ppm38ppm+2ppm

10MΩ

5ppm+5µV

中速10 µV8ppm+2ppm32ppm+2ppm32ppm+4ppm38ppm+2ppm38ppm+4ppm
快速100 µV8.6ppm+7ppm32.6ppm+7ppm32.6ppm+8ppm38.6ppm+7ppm38.6ppm+8ppm

[1] 准确度指标:±(ppm读数+ppm量程);

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm 读数+xxµV);

[3] 直流电压测量支持自动换挡和固定档功能;

[4] 任何量程,最大输入电压50V。


直流电流准确度

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

负载电压

温度系数

685685

685-H

685-S

685

685-H

685-S

(-100~100)µA

慢速0.01 nA15ppm+3ppm50ppm+6ppm100ppm+30ppm55ppm+6ppm150ppm+30ppm

<1mV

8ppm+0.1nA

中速0.01 nA15ppm+7ppm50ppm+10ppm100ppm+60ppm55ppm+10ppm150ppm+60ppm
快速0.1 nA15ppm+23ppm50ppm+26ppm100ppm+120ppm55ppm+26ppm150ppm+120ppm

(-1~1)mA

慢速0.1 nA15ppm+0.6ppm50ppm+1ppm100ppm+30ppm55ppm+1ppm150ppm+30ppm

<1mV

8ppm+0.5 nA

中速0.1 nA15ppm+1.6ppm50ppm+2ppm100ppm+60ppm55ppm+2ppm150ppm+60ppm
快速1 nA15.6ppm+3.6ppm50.6ppm+4ppm100ppm+120ppm55.6ppm+4ppm150ppm+120ppm

(-10~10)mA

慢速1 nA30ppm+3ppm50ppm+6ppm100ppm+30ppm55ppm+6ppm150ppm+30ppm

<1mV

8ppm+10nA

中速1 nA30ppm+7ppm50ppm+10ppm100ppm+60ppm55ppm+10ppm150ppm+60ppm
快速10 nA30ppm+23ppm50ppm+26ppm100ppm+120ppm55ppm+26ppm150ppm+120ppm

(-100~100)mA

慢速10 nA40ppm+0.6ppm50ppm+1ppm100ppm+30ppm55ppm+1ppm150ppm+30ppm

<1mV

8ppm+50nA

中速10 nA40ppm+1.6ppm50ppm+2ppm100ppm+60ppm55ppm+2ppm150ppm+60ppm
快速100 nA40.6ppm+3.6ppm50.6ppm+4ppm100ppm+120ppm55.6ppm+4ppm150ppm+120ppm

[1] 准确度指标:±(ppm读数+ppm量程);

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm of Reading+xxnA);

[3] 直流电流测量支持自动换挡和固定档功能

[4] 依据测量数值大小,最高分辨率分别为0.001nA、0.01nA、0.1nA、1nA;

[5] 任何量程,最大输入电压50V。


直流电阻准确度

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

激励电流

温度系数

685685

685-H

685-S

685

685-H

685-S

(0~100)Ω

慢速0.01 mΩ3ppm+1ppm13ppm+1.5ppm15ppm+3ppm15ppm+1.5ppm30ppm+3ppm

1mA

3ppm+0.01mΩ

中速0.01 mΩ3ppm+5ppm13ppm+5.5ppm15ppm+6ppm15ppm+5.5ppm30ppm+6ppm
快速0.1 mΩ3ppm+21ppm13ppm+21.5ppm15.6ppm+24ppm15.6ppm+21.5ppm30.6ppm+24ppm

(0~1)kΩ

慢速0.1 mΩ3ppm+0.2ppm12ppm+0.3ppm15ppm+1ppm15ppm+0.3ppm30ppm+1ppm

1mA

3ppm+0.02mΩ

中速0.1 mΩ3ppm+1.2ppm12ppm+1.3ppm15ppm+2ppm15ppm+1.3ppm30ppm+2ppm
快速1 mΩ3.6ppm+3.2ppm 112.6ppm+3.3ppm15.6ppm+4ppm15.6ppm+3.3ppm30.6ppm+4ppm

(0~10)kΩ

慢速1 mΩ3ppm+0.3ppm12ppm+0.4ppm15ppm+1ppm15ppm+0.4ppm30ppm+1ppm

0.1mA

3ppm+0.2mΩ

中速1 mΩ3ppm+1.3ppm 112.6ppm+1.3ppm15ppm+2ppm15ppm+1.3ppm30ppm+2ppm
快速10 mΩ3.6ppm+3.3ppm 112.6ppm+3.4ppm15.6ppm+4ppm15.6ppm+3.4ppm30.6ppm+4ppm

(0~100)kΩ

慢速10 mΩ3ppm+0.2ppm12ppm+0.3ppm25ppm+1ppm15ppm+0.3ppm50ppm+1ppm

0.1mA

3ppm+20mΩ

中速10 mΩ3ppm+0.5ppm12ppm+0.6ppm25ppm+2ppm15ppm+0.6ppm50ppm+2ppm
快速100 mΩ3.6ppm+1.3ppm12.6ppm+1.3ppm25.6ppm+4ppm30.6ppm+1.3ppm50.6ppm+4ppm

(0~1)MΩ

慢速0.1 Ω10ppm+0.6ppm30ppm+0.6ppm40ppm+3ppm40ppm+0.6ppm69ppm+3ppm

10µA

5ppm+0.2Ω

中速0.1 Ω10ppm+1.2ppm30ppm+1ppm40ppm+6ppm40ppm+1ppm69ppm+6ppm
快速1 Ω10ppm+2.6ppm30ppm+3ppm40ppm+12ppm40ppm+3ppm69ppm+12ppm

(0~10)MΩ

慢速1 Ω50ppm+0.4ppm80ppm+1ppm100ppm+3ppm100ppm+1ppm200ppm+3ppm

1µA

10ppm+1Ω

中速1 Ω50ppm+1.4ppm80ppm+2ppm100ppm+6ppm100ppm+2ppm200ppm+6ppm
快速10 Ω50ppm+4.4ppm80ppm+5ppm100ppm+12ppm100ppm+5ppm200ppm+12ppm

(0~100)MΩ

慢速10 Ω150ppm+1ppm400ppm+4ppm400ppm+4ppm500ppm+4ppm500ppm+4ppm

0.1µA

50ppm+50Ω

中速10 Ω150ppm+6ppm400ppm+9ppm400ppm+9ppm500ppm+9ppm500ppm+9ppm
快速100 Ω150ppm+11ppm400ppm+14ppm400ppm+14ppm500ppm+14ppm500ppm+14ppm

[1] 准确度指标:±(ppm读数+ppm满量程);

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm读数+xxmΩ);

[3] 以上为4线测量指标。


热敏电阻准确度

测量范围扫描速度分辨力24小时

(20±1)

90天

(20±5)℃

1年

(20±5)℃

激励电流温度系数

(0~12)kΩ

慢速1mΩ10ppm或80mΩ30ppm或80mΩ40ppm或80mΩ

10µA

5ppm+0.01Ω

中速1mΩ10ppm或160mΩ30ppm或160mΩ40ppm或160mΩ
快速10mΩ10ppm或320mΩ30ppm或320mΩ40ppm或320mΩ
(10~120)kΩ慢速10mΩ10ppm30ppm40ppm10µA5ppm+0.02Ω
中速10mΩ10ppm+80mΩ30ppm+80mΩ40ppm+80mΩ
快速100mΩ10.6ppm+200mΩ30.6ppm+200mΩ40.6ppm+200mΩ

(0.1~1)MΩ

慢速0.1Ω50ppm80ppm100ppm

1µA

5ppm+1Ω

中速0.1Ω50ppm+1Ω80ppm+1Ω100ppm+1Ω
快速1Ω51ppm+2Ω81ppm+2Ω101ppm+2Ω

[1] 准确度指标:±(ppm读数或 xxmΩ),两者取大致;±(ppm读数+ppm满量程);

[2] 温度系数指标:超出(15~25)℃范围,每度增加(ppm读数+xxmΩ);

[3]热敏电阻支持2/4线测量,以上为 4 线测量指标,2线指标增加20mΩ; [4] 热敏电阻仅支持自动换挡功能。


热敏电阻准确度

类型速度温度(℃)24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

5kΩ

慢速

-400.000700.001120.00140
00.000190.000580.00077
500.001180.001180.00118
1000.007880.007880.00788
1500.034740.034740.03474

中速

-400.000700.001120.00140
00.000190.000580.00077
500.002360.002360.00236
1000.015770.015770.01577
1500.069440.069440.06944

快速

-400.000710.001130.00141
00.000200.000590.00078
500.004710.004710.00471
1000.031520.031520.03152
1500.138760.138760.13876

10kΩ

慢速

-400.00070.00110.0014
00.00020.00060.0008
500.00040.00080.0011
1000.00300.00390.0039
1500.01300.01740.0174

中速

-400.00070.00110.0014
00.00020.00060.0008
500.00080.00100.0011
1000.00540.00640.0064
1500.02390.02820.0282

快速

-400.00070.00110.0014
00.00020.00060.0008
500.00160.00160.0016
1000.01040.01040.0104
1500.04560.04560.0456

100kΩ

慢速

-400.000640.001020.00128
00.000960.001530.00192
500.000270.000810.00107
1000.000390.001070.00143
1500.001740.001740.00184

中速

-400.000640.001020.00128
00.000960.001530.00077
500.000270.000810.00107
1000.000790.001070.00143
1500.003480.003480.00348

快速

-400.000650.001040.00129
00.000980.001550.00194
500.000280.000820.00109
1000.001580.001580.00158
1500.006950.006950.00695

[1]基于4线制热敏电阻的电测准确度,不包含热敏自身的准确度。




订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ 法定计量机构送检服务 / / 选购 需要送检至法定计量机构时选择,用户指定计量机构时以实际协议为准。 1次
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

应用图集


资料下载

名称 版本 详情链接
ConST685产品固件 V1.1.1.0 查看详情
ConST685/685-H/685-S使用说明书 2204V06 查看详情
ConST685通信示例代码Python版 V1.0 查看详情
ConST685通讯指令集 V1.1 查看详情

产品问答 我有问题

01 看介绍这款设备可以校准很多设备
设备是多功能的,您可以根据自己的需要配置最合适的设备,设备满足廉金属热电偶、工业铂、铜热电阻、热敏电阻、工作用贵金属热电偶、双金属温度计、压力式温度计等常见温度仪表的建标要求。

点此查看详情

02 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)

点此查看详情

03 ConST685智能多通道超级测温仪在线提问
ConST685属于测温仪,不支持压力连接;最多可扩展82路通道。关于685更多资料和视频:ConST685智能多通道超级测温仪-康斯特 (constgroup.com)

点此查看详情

04 ConST685接入标准铂电阻,示值显示与实际有较大的偏差是什么原因?
一般是线制设置错误。ConST685通道设置中,铂电阻接线方式的默认设置为2线制,而标准铂电阻一般都是3 or 4线制,此接线方式没设置正确就会引入线电阻,造成标准示值错误。所以通道配置在使用前需要确认设置正确。

点此查看详情

05 U盘插入685后没有反应怎么办?
ConST685识别不了大部分原因是U盘的格式不对,685使用时,需要将U盘格式化为FAT或FAT32格式,685不支持ntfs格式.

点此查看详情


相关产品


重要提示:

本页内容基于最高配置、最全功能的产品,但因版本不同、产品改进、技术更新、方案定制等原因,部分内容如功能、指标及配附件等可能与最终产品存在差异,请以实际订单和交付信息为准,感谢您的理解,请联系我们获取详情。

回到顶部
