ConST670智能精密干体炉(1210℃) ±1.5℃,升降温快,5路快接电测通道

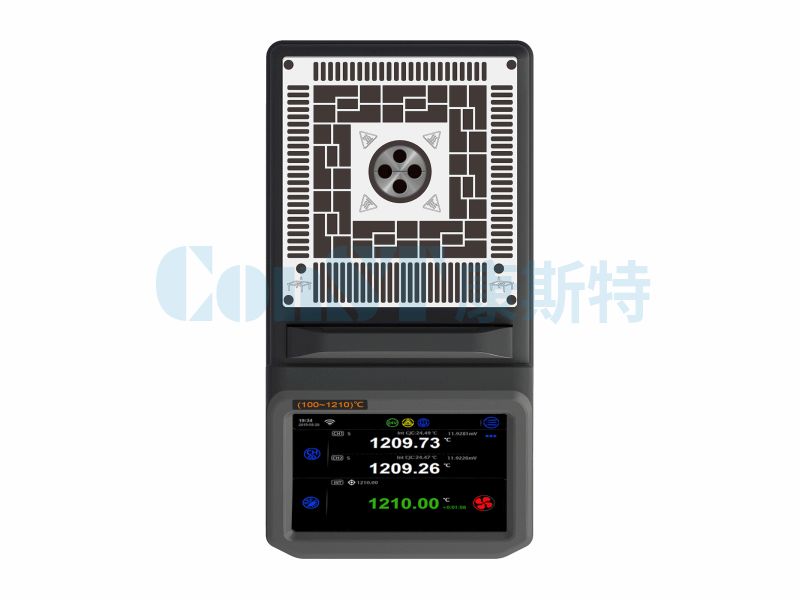

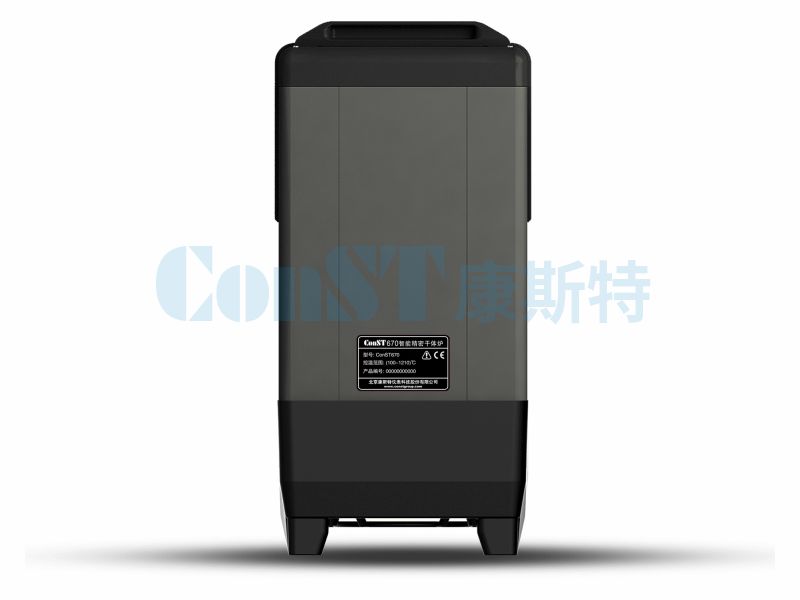

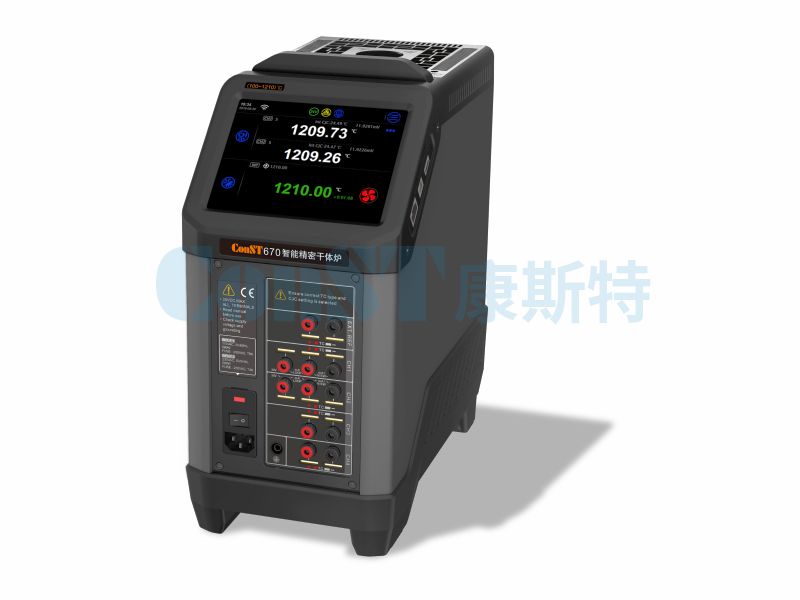

ConST670智能精密干体炉(1210℃)

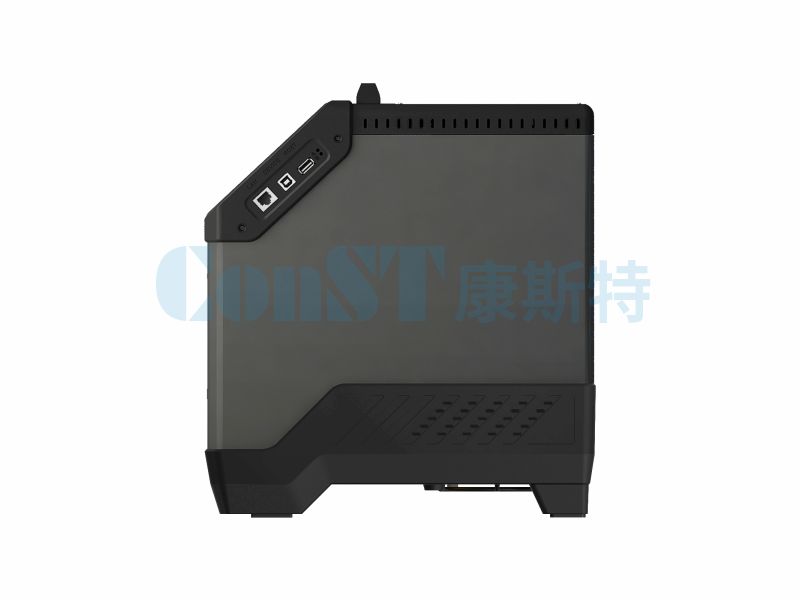

ConST670智能精密干体炉(1210℃)是最新一代智能温度校准设备,它将温源控制技术、智能交互技术,专业经验积累和模块化构架设计深度融合,控温范围(100~1210)℃,具有超高的温场稳定度、极快升降温速度、五路测量通道、一指按压快速接线等众多鲜明特点。

  • CE
  • HART

产品编码: ConST670

产品标签: 干体炉1210℃

技术咨询 索取报价 预约产品演示

产品详情

功能与特点

■  智能校准

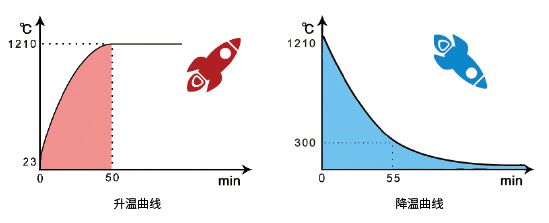

■  升降温速度更快:23℃升至1210℃,仅需50分钟;从1210℃降至300℃,仅需55分钟

■  一指按压接线方法(实用新型专利:ZL201821664780.X),可快速完成被检仪表接线

■  5通道电测,一路标准通道、两路多功能测量通道、两路被检热电偶测量通道

■  可手机远程操作

■  支持外置标准温度计控温

■  支持内控温传感器一键式自校准功能

■  支持HART型温度变送器校准

■  过温自动保护

■  超大屏幕显示


产品概述

ConST670智能精密干体炉(1210℃)是最新一代智能温度校准设备,它将温源控制技术、智能交互技术,专业经验积累和模块化构架设计深度融合,控温范围(100~1210)℃,具有超高的温场稳定度、极快升降温速度、五路测量通道、一指按压快速接线等众多鲜明特点。

相对于ConST660智能干体炉(1210℃),它在控温精度、温场指标、负载影响、电测精度等方面均有大幅提高,它可快速校准、测试各种廉金属热电偶、工作用贵金属热电偶、热电偶温度变送器、热电偶温度开关等高温测量设备。

ConST670可方便地在校准现场、维修车间使用,大幅提高计量人员、测试工程师的检定校准效率,广泛应用在电力、计量、冶金、玻璃、汽车、材料加工处理等领域。

功能特性

智能校准

只需简单设定参数即可自动完成各种廉金属热电偶、工作用贵金属热电偶、热电偶温度变送器、热电偶温度开关等高温测量设备的校准工作,数据超差自动计算,可保存至调整前、调整后,支持导出并生成记录和证书,还具有强大的被检仪表管理和历史校准数据查询功能,让校准更智能!

智能应用

内置阶跃测试、开关测试(一体式)、控温数据记录、热工计算器、截屏、烘干除湿等应用,方便用户在不同应用场景下快速测试等,用户还可以根据实际需求进行定制。

HART通信

无需手操器,可直接完成一体式HART智能温度变送器的参数设置和校准测试。

智能诊断中心

内置智能诊断中心,包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能,及时准确判断设备问题,大幅减少用户与厂家沟通成本。

智能远程控制

点对点模式:通过WiFi热点连接到手机或电脑,在手机或电脑上操作干体炉

网络模式:通过WiFi或LAN口连接到网络,可以通过手机或电脑远程操作多台干体炉

多样化电测配置

EXT.REF通道可测量标准热电偶温度计,主要用于外部控温应用;

多功能被检通道(CH1、CH2)可测量各种廉金属热电偶、工作用贵金属热电偶、一体式热电偶温度变送器、一体式热电偶温度开关等高温测量设备,内置的24V环路电源可为温度变送器和电子式温度开关供电;

CH3、CH4为被检热电偶测量通道。

对于比对校准,用户不再需要携带多台仪器到现场,一台智能干体炉足以应付。在实际使用过程中,如果需要同时校准更多被检,ConST685与670(1210℃)形成20通道以上的全自动温度校准系统。

标准温度计(选购)

ConST670-1210支持外置标准温度计控温,标准温度计主要用于外控温,为测试提供最佳的温场指标。

型号名称

TS130A标准热电偶

类型

标准铂铑10-铂

温度范围

(100 ~ 1300) ℃

精度等级

一等标准

保护管直径

6 mm

保护管长度

300 mm

保护管材质
刚玉管(99.5% Al2O3)

电极直径

0.5 mm

电极总长度

1 m

手柄材质

304不锈钢

 注:偶丝可拆卸送检。

ACal温度检定校准系统软件(选购)

软件支持触屏操作;

预置多个测试方案、测试模板;

可自动校准,过程和结果符合校准规范;

支持现场数据导入软件;

具有用户权限管理、仪表管理、自定义证书模板、 自动生成记录和证书等功能。

多重安全保护

软件自动保护,过温自动禁止加热;

硬件自动保护,过温自动断开加热;

炉体材料均为V0阻燃等级。

一般指标

项目

ConST670

智能控温范围

(100   ~ 1210)℃

重量

10.3   kg

整机尺寸

宽170mm×高345mm×深330mm

干井直径/深度

Φ25.8   mm / 180 mm

供电要求

(90   ~ 242)VAC,(45 ~ 65)Hz,580W

保险丝

230V:T4A 250V;

115V:T8A 250V。

屏幕

6.5英寸TFT工业触控屏

分辨率640×480

通讯方式

USB、LAN、WiFi、蓝牙

语言

中文、英文

温度单位

℃ / ℉   /  K

温度分辨力

0.01   ℃

运行噪音

升温模式:< 55 dB(A);

常规降温模式:< 60 dB(A);

快速降温模式:< 70 dB(A)。

环境条件

保证指标温度范围:(8~38)℃;

工作温度范围:(0~50)℃;

存储温度范围:(-20~60)℃;

环境相对湿度:≤90%,无凝露;

海拔:低于3000米。

产品认证

CE

操作系统

WinCE


温场指标

项目

ConST670 (订购编码ConST670-1210)

智能控温范围

(100 ~ 1210)℃

最低控温点:100℃@ (0~50) ℃

升温时间 1

50分钟:23℃ 至 1210℃

降温时间 1

快速降温模式:

  (1210 ~ 300) ℃:55分钟

  (300 ~ 50) ℃:  55分钟

静音模式:

  (1210 ~ 300) ℃:65分钟

  (300 ~ 50) ℃:  75分钟

温度稳定时间

15分钟

温度波动度 2

±0.1 ℃

孔间温差2

±0.2 ℃ @ 100 ℃

±0.3 ℃ @ 300 ℃

±0.4 ℃ @ 600 ℃

±0.6 ℃ @ 900 ℃

±0.8 ℃ @ 1210 ℃

轴向温场均匀性

(20mm内)

±0.4 ℃ @ 100 ℃

±0.8 ℃ @ 300 ℃

±1.0 ℃ @ 600 ℃

±1.0 ℃ @ 900 ℃

±1.0 ℃ @ 1200 ℃

内控温准确度

±1.0 ℃ @ 100 ℃

±1.0 ℃ @ 300 ℃

±1.0 ℃ @ 600 ℃

±1.2 ℃ @ 900 ℃

±1.5 ℃ @ 1210 ℃

外控温准确度 3

同内控温准确度

(推荐采用外控温以大幅降低负载影响)

内控温负载影响 4

±0.4 ℃ @ 100 ℃

±0.3 ℃ @ 300 ℃

±0.2 ℃ @ 600 ℃

±0.2 ℃ @ 900 ℃

±0.2 ℃ @ 1200 ℃

外控温负载影响 4

±0.15 ℃

温场温度系数

(内控温)

±0.03 ℃/ ℃

 (0 ~ 8) ℃ 及(38 ~ 50) ℃

干井规格内径25.8mm / 井深180mm
均热块规格

外径24.8mm / 高度173.5mm

[1] 干体炉升降温时间以均热块插孔底部温度到达为准;

[2] 稳定15分钟后测试30分钟;

[3]采用TS130A标准热电偶控温 ;

[4] 条件为插拔1支φ6 mm负载;

[5] 指标基于校准用均热块TR1210DR,建议选购以满足校准需要。

电测指标

通道、项目

ConST670

 (订购编码ConST670-1210)

标准通道

(EXT.REF)

热电偶测量

信号范围

(-18 ~ 18) mV

测量精度

±(0.005% RD + 2 μV)

温度系数

±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃

分辨力

0.0001 mV

冷端测量

(0 ~ 50) ℃,±0.2 ℃

被检通道

(CH1~CH4)

热电偶测量

(CH1~CH4)

信号范围

(-75 ~ 75) mV

测量精度

±(0.01% RD + 8 µV)

温度系数

±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃

分辨力

0.0001 mV

TC类型

S、R、K、B、N、E、J、T、C、D、G、L、U,共13种

冷端测量

(0 ~ 50) ℃,±0.3 ℃

电流测量(CH1~CH2)

信号范围

(-30 ~ 30)  mA

测量精度

±(0.01% RD + 2 µA)

温度系数

±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃

分辨力

0.0001 mA

输入阻抗

< 10 Ω

电压测量(CH1~CH2)

信号范围

(-30 ~ 30) V、(-12 ~ 12) V

测量精度

±(0.01% RD + 0.6 mV)

温度系数

±5 ppm / ℃ @ (0 ~ 8) ℃ 及(38 ~ 50) ℃

分辨力

0.0001 V

输入阻抗

> 1 MΩ

HART通信(CH1)

支持HART一体式温度变送器的调校

开关测量(CH1~CH2)

支持机械开关、带电机械开关、NPN、PNP

环路电源(CH1~CH2)

24 V,最大带载 60 mA

端口耐压(CH1~CH4)

最大50 V





热电偶测量指标

通道

热电偶类型

名义温度(℃)

测量精度(℃)

标准通道

(EXT.REF)

S

100

±0.273

300

±0.229

600

±0.224

900

±0.220

1210

±0.216

R

100

±0.266

300

±0.216

600

±0.202

900

±0.194

1210

±0.192

被检通道

(CH1~CH4)


K

100

±0.172

300

±0.236

600

±0.251

900

±0.304

1210

±0.382

N

100

±0.264

300

±0.243

600

±0.256

900

±0.285

1210

±0.335

E

100

±0.126

300

±0.130

600

±0.154

900

±0.202

1000

±0.196

L

100

±0.214

300

±0.241

600

±0.251

900

±0.448

U

100

±0.261

300

±0.164

600

±0.176

J

100

±0.177

300

±0.168

600

±0.200

900

±0.197

1200

±0.294

T

100

±0.185

300

±0.166

400

±0.183

S

100

±1.094

300

±0.899

600

±0.837

900

±0.793

1210

±0.765

R

100

±1.072

300

±0.844

600

±0.755

900

±0.699

1210

±0.670

B

250

±3.170

300

±2.631

600

±1.379

900

±1.003

1210

±0.839

注:通道指标不含冷端。

均热块(选购)

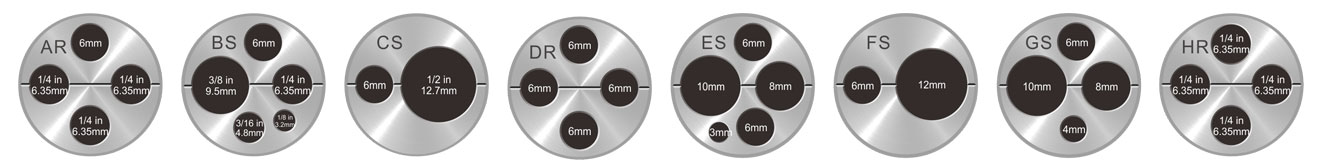

主机订购时,需至少同时订购一支T1210系列均热块,本系列均热块采用高温合金材料,可直接配合ConST660-1210/670-1210使用,外径24.8mm,高173.5mm,均热块打孔规格详见订购信息,您也可以联系我们进行定制。


注:

[1] 关于孔径:均热块的实际开孔尺寸为图示尺寸+0.5mm,如T1210DR均热块,标称每孔直径为6mm,实际每孔直径为6.5mm;

[2] 关于孔深:均热块最后一个字母:R表示孔深为138mm,S表示孔深为116mm。



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST670-1210装箱清单 / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST670-1210装箱清单

/

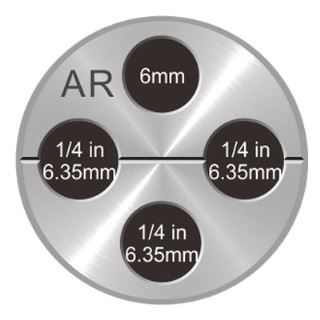

1810298066 均热块 T1210AR
T1210AR 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ6mm*1、Φ1/4in(6.35mm)*3 1支
1810298067 均热块 T1210BS

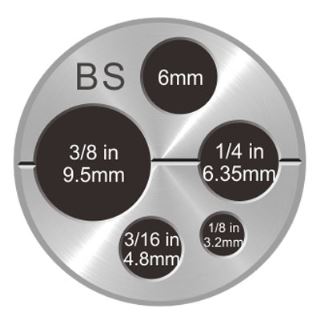

T1210BS 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ3/8in(9.5mm)*1 1支

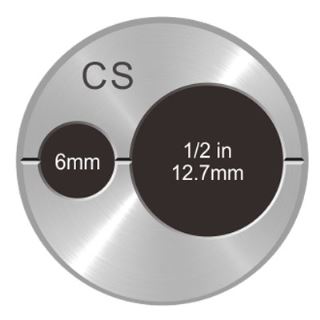

1810298068 均热块 T1210CS
T1210CS 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ6mm*1、Φ1/2in(12.7mm)*1 1支
1810298073 均热块 T1210DR

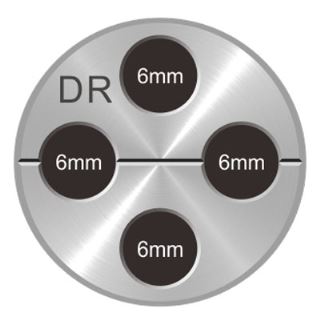

T1210DR 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ6mm*4 1支

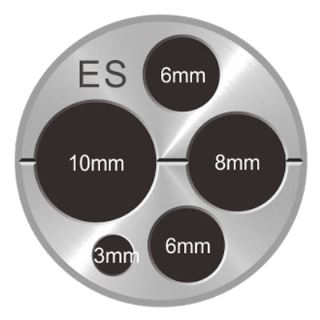

1810298069 均热块 T1210ES
T1210ES 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ3mm*1、Φ6mm*2、Φ8mm*1、Φ10mm*1 1支

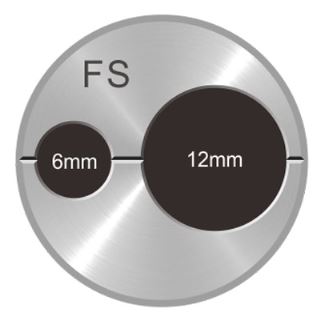

1810298070 均热块 T1210FS
T1210FS 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ6mm*1、Φ12mm*1 1支
1810298071 均热块 T1210GS

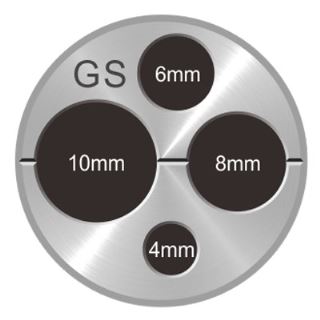

T1210GS 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ4mm*1、Φ6mm*1、Φ8mm*1、Φ10mm*1 1支
1810298072 均热块 T1210HR

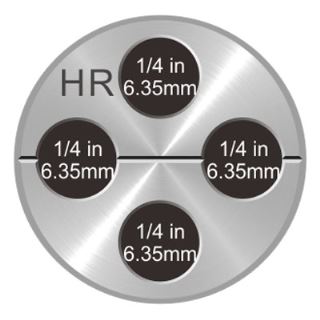

T1210HR 均热块
选购 适用于ConST660-1210/670-1210,1210℃,Φ1/4in(6.35mm)*4 1支
1520000263 标准热电偶 TS130A / 选购 一等S偶,(100 ~ 1300) ℃ 1支
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

应用图集


资料下载

名称 版本 发布日期 详情链接
ConST660/670(1210℃)产品固件 V1.0.0.42 2023-10-18 查看详情
ConST660/670_DD库 HART V1.0.1.7 2023-09-26 查看详情
ConST660/670超高温版(1210℃)通讯指令集 / 2022-10-10 查看详情
ConST660/670(1210版本)干体炉使用说明书 2108V05 2021-08-30 查看详情

产品问答 我有问题

01 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)……
