ConST660智能干体炉 可达±0.18℃,升降温速度快

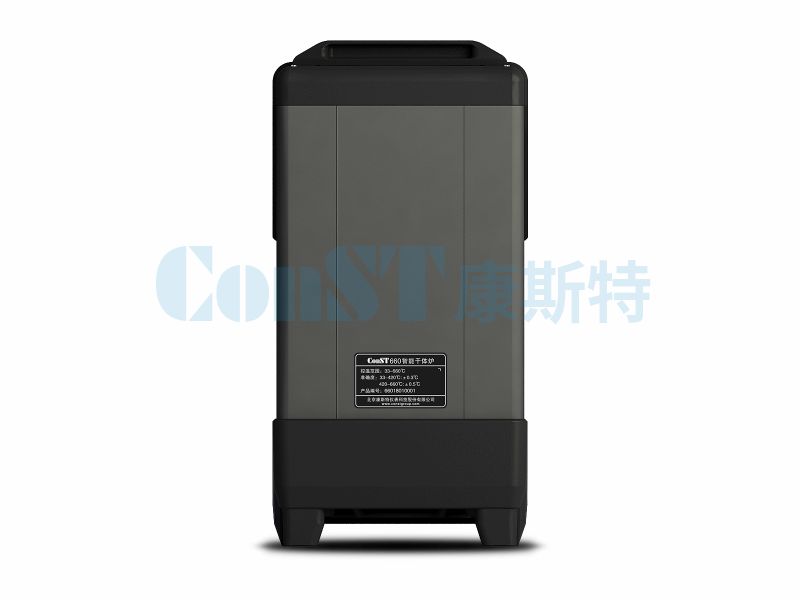

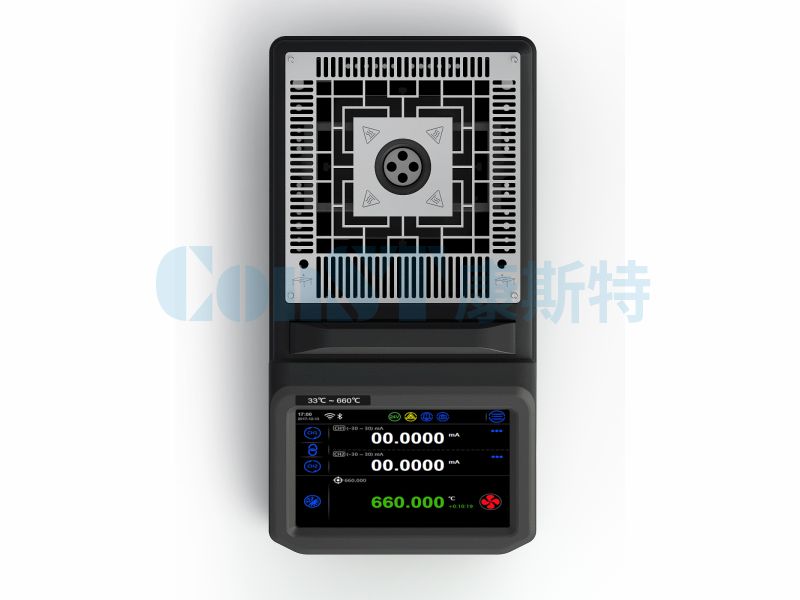

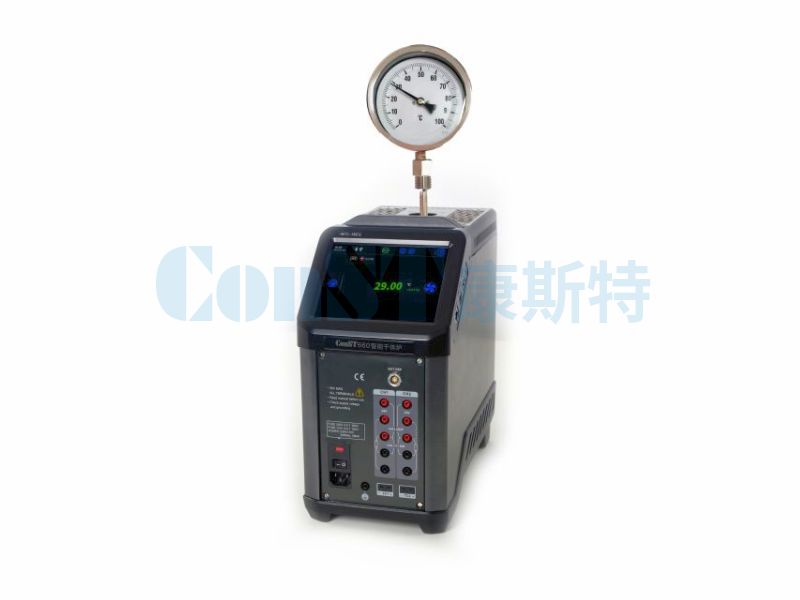

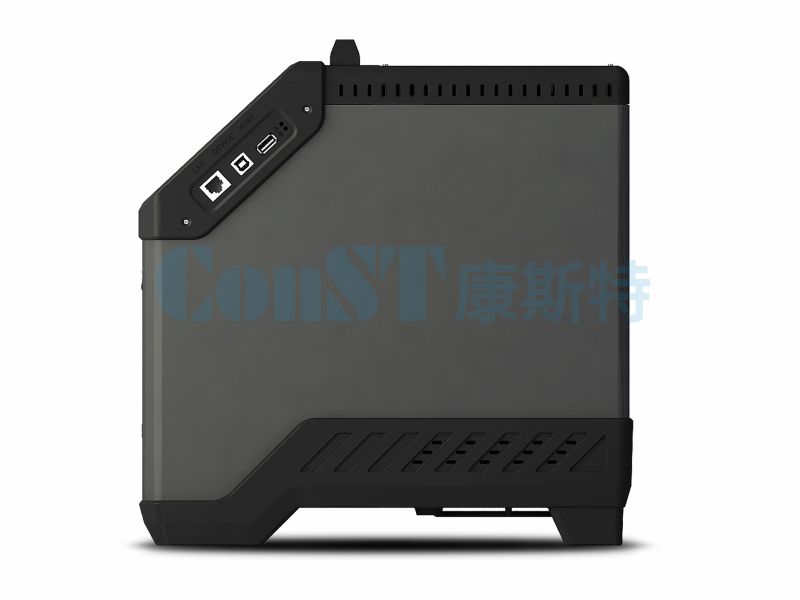

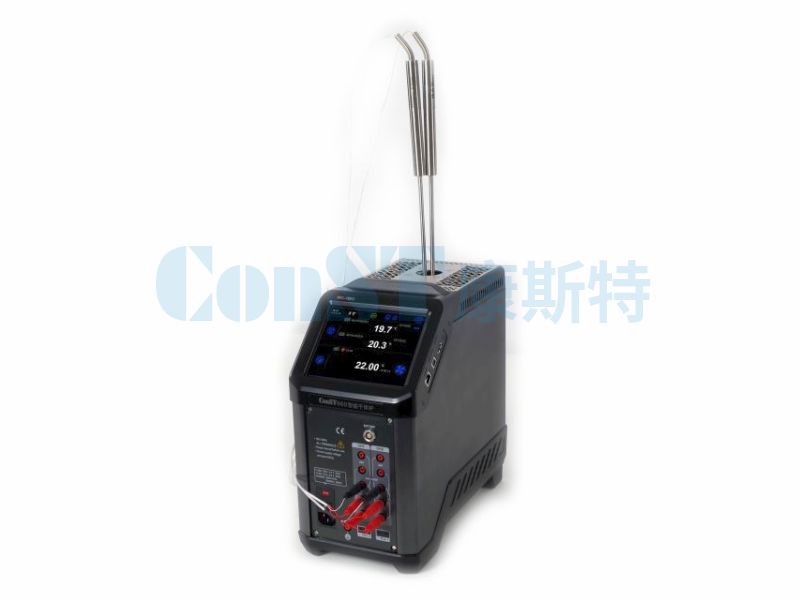

ConST660智能干体炉

ConST660系列智能干体炉是康斯特推出的最新一代智能温度校准设备,它非常适合于现场使用,解决了现场普遍存在的升降温速度慢、稳定性不好、环境干扰大等多项难题。

  • CE

产品编码: ConST660,ConST660-S

产品标签: 660℃干体炉

技术咨询 索取报价 预约产品演示

产品视频


产品详情

产品概述

    ConST660系列智能干体炉是康斯特推出的最新一代智能温度校准设备,它非常适合于现场使用,解决了现场普遍存在的升降温速度慢、稳定性不好、环境干扰大等多项难题。

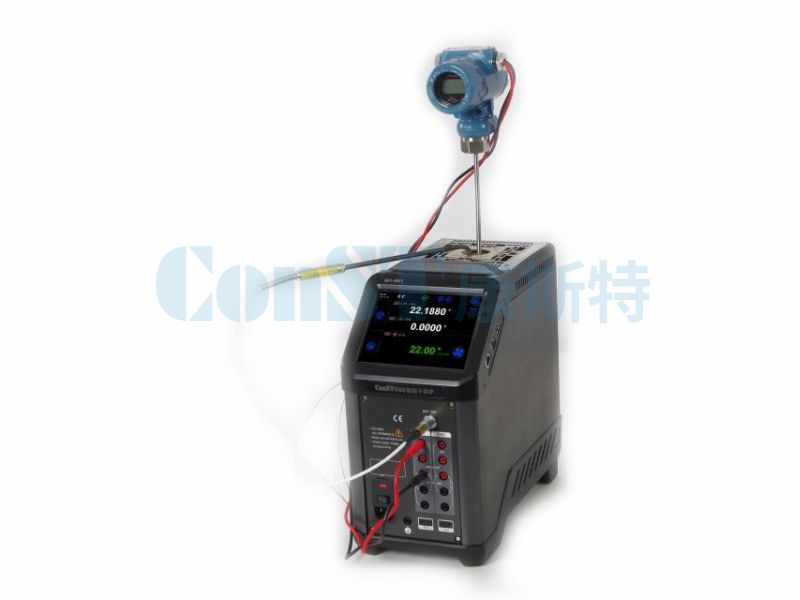

    ConST660系列智能干体炉应用多项创新技术,具有升降温速度快、抗干扰能力强、环境适应性好、控温区间宽、温场均匀性好等特点。它采用全触屏操作,伸缩式提手设计,支持外置标准RTD控温方式,同时具备两个被检通道,可自动校准热电阻、热电偶、热敏电阻、温度变送器、温度开关、HART智能变送器等仪表。

    ConST660系列智能干体炉可广泛应用于电力、石化、计量、冶金、制药、生物科技、食品、机械、交通等行业,卓越的性能成为现场温度校准的理想选择。

主要特点

■ 智能校准

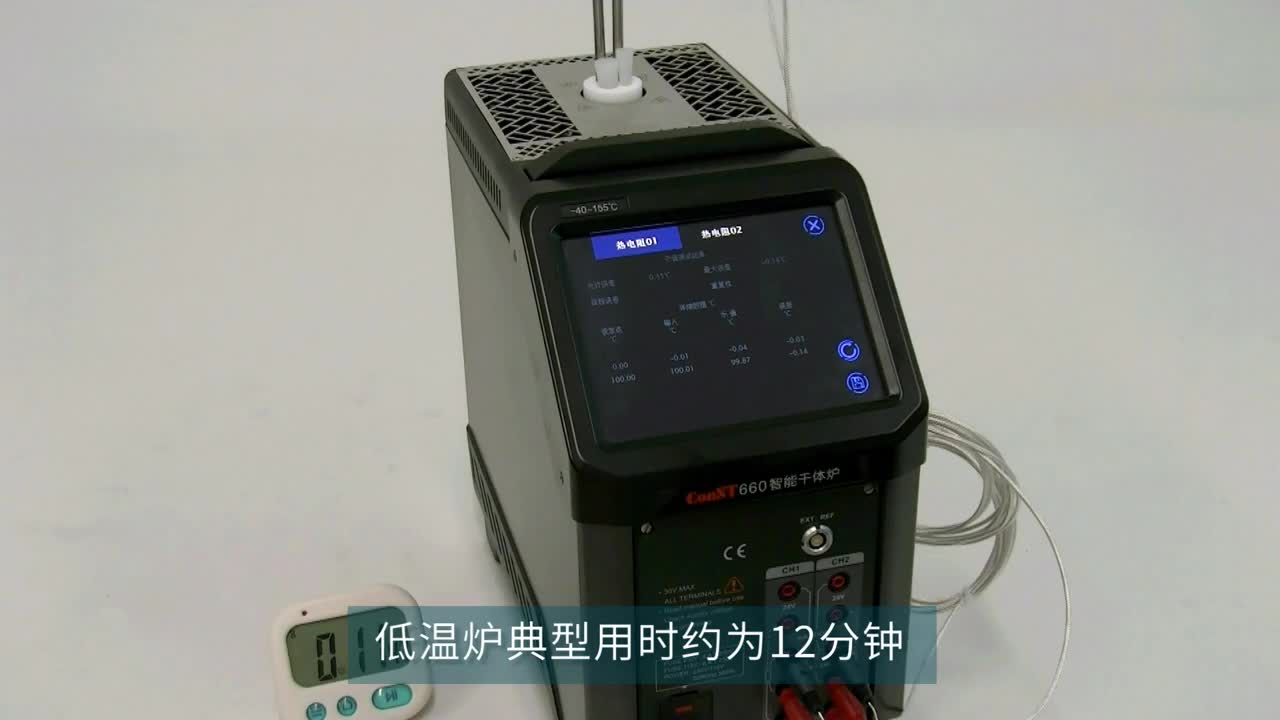

■ 升降温速度更快,33℃升至660℃,仅需15分钟

■ (8~38)℃环境温度下,保证指标

■ 垂直温场均匀深度达60mm

■ 三通道电测:一路标准RTD、两路被检

■ 被检传感器手柄主动降温,不烫手

■ 可手机远程操作

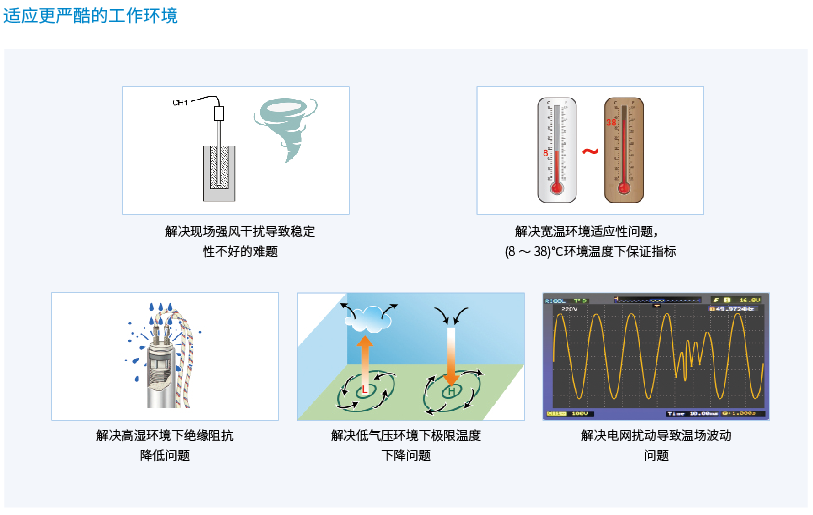

■ 抗风干扰性强,更适合现场使用

■ 支持外置标准RTD控温方式

■ 支持内控温传感器一键式自校准功能

■ 支持HART型温度变送器校准

■ 过温自动保护

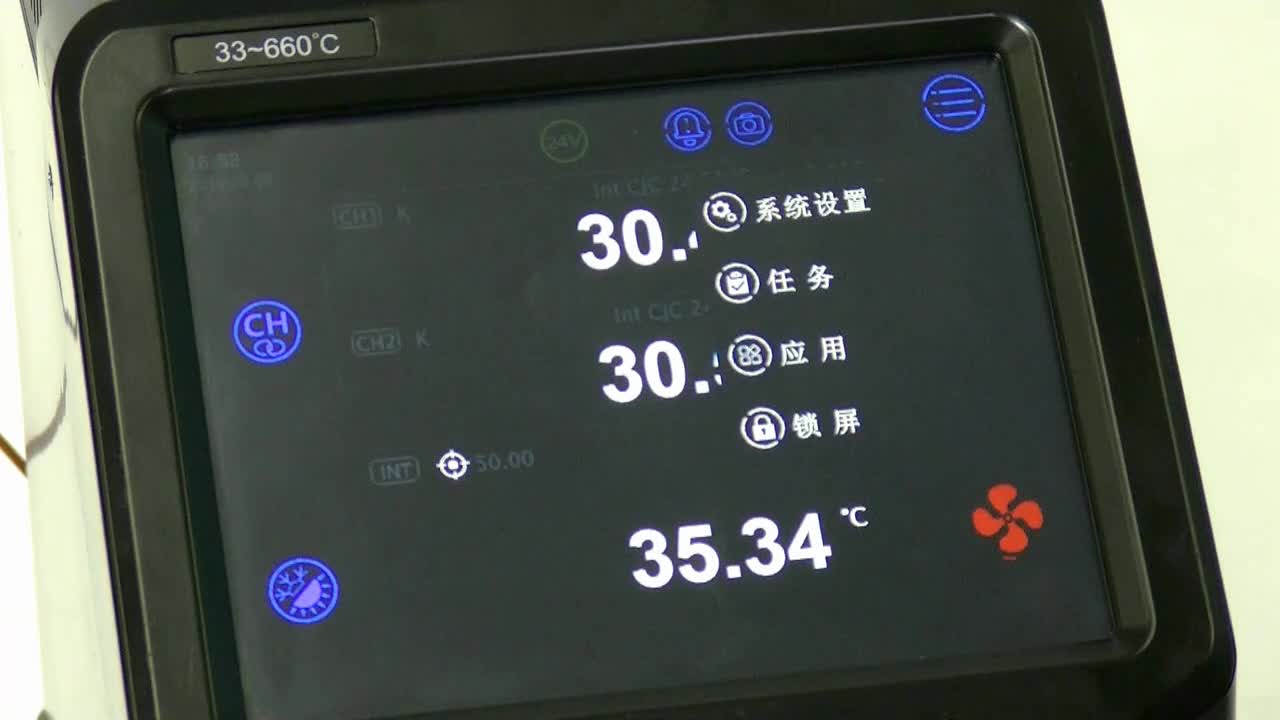

■ 超大屏幕显示



功能特性

■智能校准(仅限ConST660)

    只需简单设定参数即可自动完成热电阻、热电偶、热敏电阻、温度变送器、温度开关等温度仪表的校准工作,数据超差自动计算,可保存至调整前、调整后,支持导出并生成记录和证书,还具有强大的被检仪表管理功能和历史校准数据查询功能,让校准更智能!

■智能应用工具

内置阶跃测试、开关测试、控温数据记录、热工计算器、截屏、烘干除湿等应用工具,方便用户在不同应用场景下快速测试等,用户还可以根据实际需求进行定制。

■智能HART工业总线(仅限ConST660)

CH1通道支持HART总线通讯,可直接完成HART智能温度变送器的参数设置和校准测试,无需其他仪表。

■智能诊断中心

内置干体炉智能诊断中心,包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能,及时准确判断设备问题,大幅减少用户与厂家沟通成本。

■智能标准温度计(选购,仅限ConST660)

ConST660支持外置标准温度计控温,智能标准温度计可以直接连接到ConST660标准通道(EXT.REF),为测试提供最佳的温场指标。该温度计内置存储芯片,可存储标准温度计的校准参数和基本信息,自动被ConST660识别,方便用户即插即用,无须再次输入繁琐的校准参数,并具备标准温度计检定周期临近提醒功能。用户也可以选购90度弯角型,为被检设备提供最大的炉口插入空间。

■智能远程控制

◆点对点模式:干体炉通过蓝牙、WiFi热点连接到手机或电脑,在手机或电脑上操作干体炉
◆网络路由模式:干体炉通过WiFi或LAN口连接到网络,可以通过手机或电脑远点对点模式远程操作多台干体炉

■多样化现场电测配置(仅限ConST660)

◆外部标准(EXT.REF)通道可测量四线制标准铂电阻温度计,主要用于外部控温应用,可直接连接智能标准温度计探头,用户也可以购买航插转接头连接自有标准温度计;
◆被检通道(CH1、CH2)可测量热电阻、热电偶、机械式温度开关、电子式温度开关、温度变送器(CH1通道支持HART型),内置的24V环路电源可为温度变送器和电子式温度开关提供
供电电源;
◆三通道电测均采用恒流换向的电阻真值测量技术,有效消除了现场连接过程中产生的杂散热电势;
◆对于比对校准,用户不再需要携带多台仪器到现场,一台智能干体炉足以应付。

■ACal温度检定校准系统软件(选购,PC端)

◆软件支持触屏操作;
◆预置多个测试方案、测试模板;
◆可自动校准,过程和结果符合校准规范;
◆支持现场数据导入软件;
◆具有用户权限管理、仪表管理、自定义证书模板、自动生成记录和证书等功能。

■多重安全保护

◆软件自动保护,过温自动禁止加热;
◆硬件自动保护,过温自动断开加热;
◆炉体材料均为V0阻燃等级;
◆高温炉提供热防护罩,提供安全的热表面。

 基本指标


ConST660ConST660-S
订购编码ConST660-155AConST660-155BConST660-350ConST660-660ConST660-S-155AConST660-S-155BConST660-S-350ConST660-S-660
控温范围(-40~155)℃(-30~155)℃(33~350)℃(33~660)℃(-40~155)℃(-30~155)℃(33~350)℃(33~660)℃
mA/mV/V/Ω测量



DC24V输出



HART通讯



开关测量



可外置标准RTD控温



智能校准



数据存储



智能应用
智能远程控制
智能诊断
重量9.9kg9.9kg8.6kg8.6kg9.8kg9.8kg8.5 kg8.5kg
最大功率580W580W1200W1200W580W580W1200W1200W
整机尺寸宽170mm×高320mm×深330mm
供电要求(198-242)VAC,(45-65)Hz
屏幕6.5英寸TFT工业触控屏,分辨率640×480
通讯方式USB、LAN、WiFi、蓝牙
语言中文、英文
温度单位℃、 ℉、 K
温度分辨力0.01℃ / 0.01℉/    0.01 K
环境条件◆工作温度范围:(0~50)℃;     ◆存储温度范围:(-20~60)℃;
◆保证指标温度范围:(8~38)℃;    ◆环境湿度:(0%~90%)RH,无凝结;◆海拔:低于3000米。
产品认证CE



温场指标

 项目ConST660/ConST660-S
控温范围 注1(-40~155)℃(-30~155)℃(33~350)℃(33~660)℃
升温时间 注25分钟:-40℃ 至 23℃
8分钟:23℃ 至 155℃
4分钟:-30℃ 至 23℃
     8分钟:23℃ 至 155℃
5分钟:33℃ 至 350℃15分钟:33℃ 至 660℃
降温时间 注28分钟:155℃ 至 23℃
20分钟:23℃至-40℃
8分钟:155℃ 至 23℃
     10分钟:23℃至-30℃
25分钟:350℃ 至 50℃35分钟:660℃ 至 50℃
准确度内控温注3±0.18℃±0.18℃±0.20℃±0.50℃
外控温注3,4±0.06℃±0.06℃±0.08℃±0.15℃
控制稳定性注3,5±0.01℃±0.01℃±0.02℃±0.04℃
径向均匀性 注3±0.01℃±0.01℃±0.02℃±0.1℃
60mm内轴向均匀性注3±0.07℃±0.05℃±0.2℃±0.5℃
负载影响内控温注3,6±0.1℃±0.08℃±0.15℃±0.15℃
外控温注3,7±0.02℃±0.01℃±0.015℃±0.035℃
干井直径/深度φ26mm/150mmφ26mm/150mmφ25mm/155mmφ25mm/155mm

 注1:环境温度23℃时的指标,当环境温度高于23℃时,(-40~155)℃版本实际控温下限为环境温度以下63℃,(-30~155)℃版本实际控温下限为环境温度以下53℃,(33~350)℃和(33~660)℃版本实际控温下限为环境温度以上10℃;
 注2:干体炉升降温时间以均热块插孔底部温度到达为准;
 注3:该指标为全温范围内的最大指标,分段指标见说明书;
 注4:该指标为采用智能标准温度计探头作为外控温时的准确度,此时可作为零度恒温器(仅适用于ConST660型号);
 注5:干体炉温度稳定15分钟之后测量,测量时长30分钟;
 注6:测试条件为插入3支6.35mm温度探头;
 注7:测试条件为插入3支6.35mm温度探头和1支6.35mm智能标准温度探头。

电测指标 (仅限ConST660)


项目ConST660
电测通道◆标准通道(EXT.REF)、被检通道(CH1、CH2)
标准通道
(EXT.REF)
标准热电阻测量◆测量类型:4线制RTD恒流换向真欧姆测量;
◆RTD类型:ITS-90、CVD、IEC-751;
◆电阻测量范围:(0~400)Ω;
◆准确度:±0.002Ω @(0~50)Ω,±40ppm读数 @(50~400)Ω;
◆测量分辨力:1mΩ;
◆温度系数:±1ppm读数/℃(0~8℃ 或38~50℃) ;
被检通道
(CH1、CH2)
热电阻测量◆测量类型:2线/3线/4线制RTD恒流换向真欧姆测量;
◆RTD类型:PT10、PT25、PT50、PT100、PT200、PT500、PT1000、CU10、CU50、CU100、NI100、NI120等;
◆电阻测量范围:(0~400)Ω、(0~4000)Ω;
◆准确度:±0.002Ω @(0~25)Ω,±80ppm读数 @(25~4000)Ω; 二线制测量加50 mΩ;
◆测量分辨力:1mΩ(400Ω), 10mΩ(4000Ω);
◆温度系数:±2ppm读数/℃(0~8℃ 或38~50℃) ;
热电偶测量◆TC类型:MINI-TC接口,S/R/K/B/N/E/J/T/C/D/G/L/U共13种;
◆信号范围:(-75~75)mV;
◆准确度:±(0.02%RD + 5µV);
◆测量分辨力:1µV;
◆温度系数:±5ppm读数/℃ (0℃~8℃ 或38℃~50℃);
◆冷端测量范围及准确度:±0.35℃ @(0~50)℃;
电流测量◆信号范围:(-30~30)mA;
◆测量准确度:±(0.02%RD + 2µA);
◆测量分辨力:1µA;
◆温度系数:±10ppm读数/℃ (0℃~8℃、38℃~50℃);
◆输入阻抗:<10 Ω。
电压测量◆信号范围:(-30~30)V、(-12~12)V;
◆测量准确度:±(0.02%RD + 2mV);
◆测量分辨力:1 mV;
◆温度系数:±10 ppm读数/℃ (0℃~8℃ 或38℃~50℃);
◆输入阻抗:>1M Ω。
环路电源◆DC24V,最大带载电流60mA 。
温度开关◆支持机械式温度开关、电子式温度开关。
温度变送器◆支持电流型、电压型;CH1通道支持HART变送器。

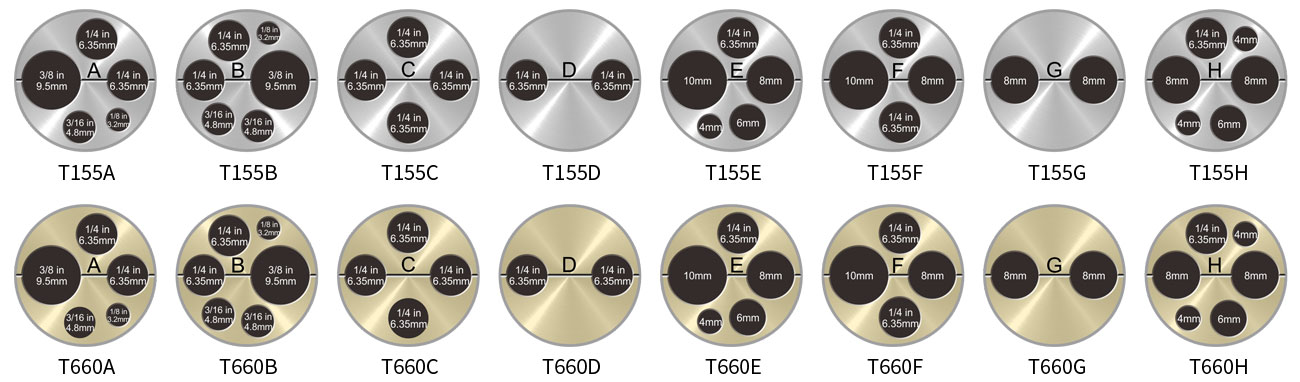

均热块(选购)

主机订购时,需至少同时订购一支匹配的均热块,均热块采用合金材料。其中T155系列均热块外径25.8mm,孔深145mm;T660系列均热块外径24.8mm,孔深150mm。均热块打孔规格详见订购信息,请也可以联系我们进行定制。


注:

[1] T155系列适用于ConST660(ConST660-S)-155A/155B等温度上限为155℃的智能干体炉

[2] T660系列适用于ConST660(ConST660-S)-350/660等温度上限为350℃/660℃的智能干体炉



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST660系列干体炉装箱清单 / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST660-S-350&660装箱清单

ConST660-S-155A&155B装箱清单

ConST660-350&660装箱清单

ConST660-155A&155B装箱清单

/

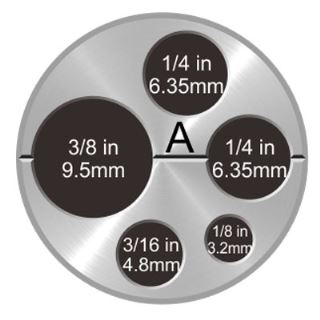

1810298074 均热块 T155A
T155A 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*1 1支

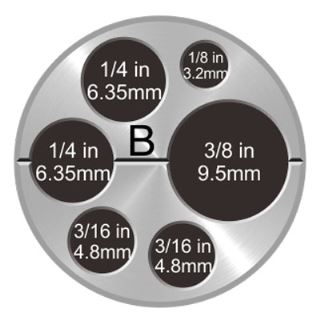

1810298075 均热块 T155B
T155B 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ1/8in*1(3.2mm)、Φ3/16in(4.8mm)*2、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*1 1支

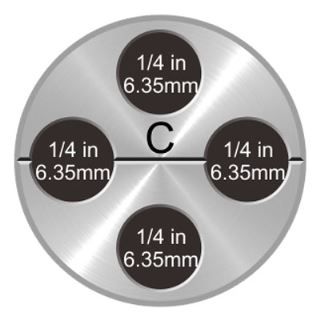

1810298076 均热块 T155C
T155C 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ1/4in(6.35mm)*4 1支

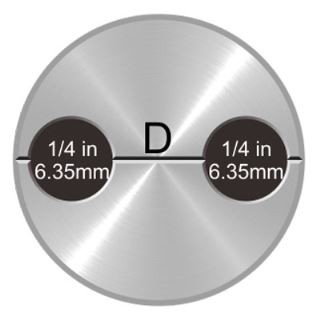

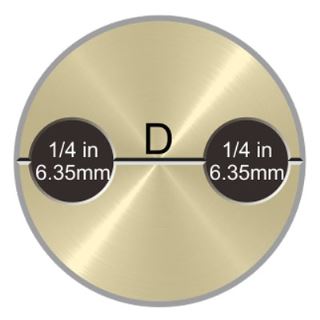

1810298077 均热块 155D
155D 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ1/4in(6.35mm)*2 1支
1810298078 均热块 T155E

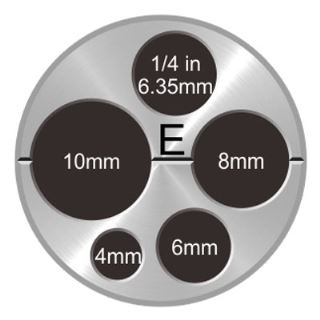

T155E 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ4mm*1、Φ6mm* 1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1 1支

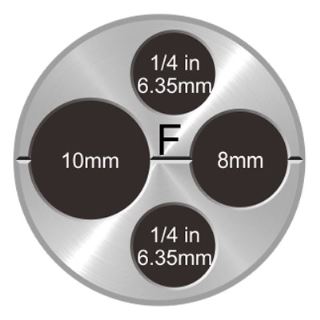

1810298079 均热块 T155F
T155F 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ1/4in(6.35mm)*2、Φ8mm*1、Φ10mm*1 1支
1810298080 均热块 T155G
T155G 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ8mm*2 1支
1810298082 均热块 T155H
T155H 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,Φ4mm*2、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm* 2 1支

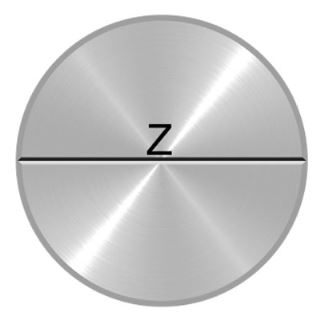

1810298081 均热块 T155Z
T155Z 均热块
选购 适用于ConST660/660-S(155A/155B),155℃,用户自行钻孔 1支

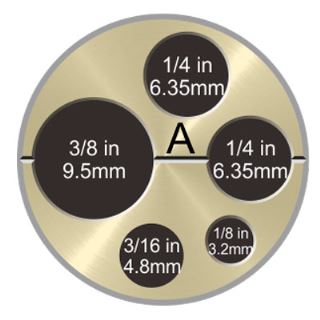

1223000160 均热块 T660A
T660A 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*1 1支

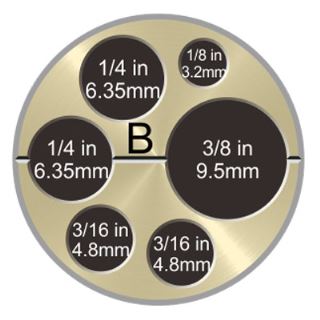

1223000161 均热块 T660B
T660B 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*2、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*1 1支

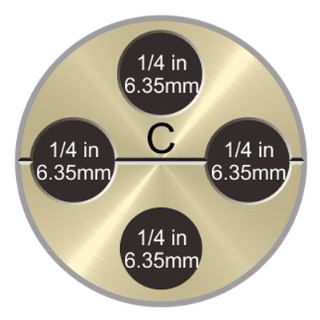

1223000162 均热块 T660C
T660C 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ1/4in(6.35mm)*4 1支
1223000163 均热块 T660D
T660D 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ1/4in(6.35mm)*2 1支

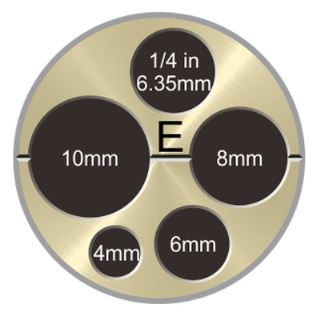

1223000164 均热块 T660E
T660E 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ4mm*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1 1支

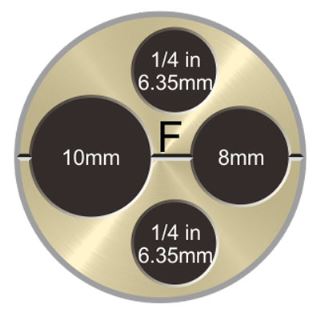

1223000165 均热块 T660F
T660F 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ1/4in(6.35mm)*2、Φ8mm*1、Φ10mm*1 1支

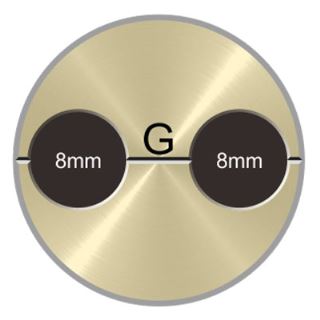

1223000166 均热块 T660G
T660G 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ8mm*2 1支

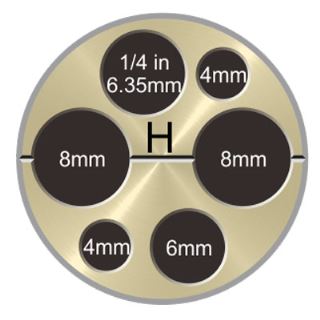

1223000195 均热块 T660H
T660H 均热块
选购 适用于ConST660/660-S(350/660),660℃,Φ4mm*2、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*2 1支

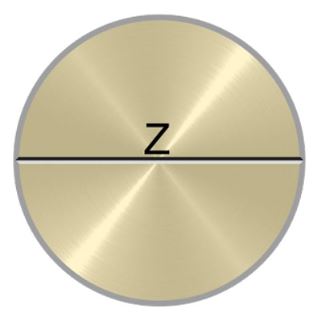

1223000167 均热块 T660Z
T660Z 均热块
选购 适用于ConST660/660-S(350/660),660℃,用户自行钻孔 1支
1220610573 变压器型温度传感器校准套件 ConST600-TR-KIT / 选购 155℃,Φ6.2mm x 1,Φ8.2mm x 1,Φ12.2mm x 1 1套

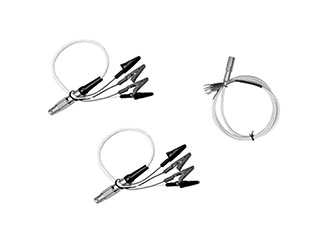

1220610467 航插转接头 C1B-2
C1B-2 航插转接头
选购 航插转鳄鱼夹 1个
1220610469 航插转接头 C1B-3
C1B-3 航插转接头
选购 航插转鳄鱼夹(带存储芯片) 1个
1220610468 检定航插转接头 C1B-4
C1B-4 检定航插转接头
选购 航插转铲型片 1个

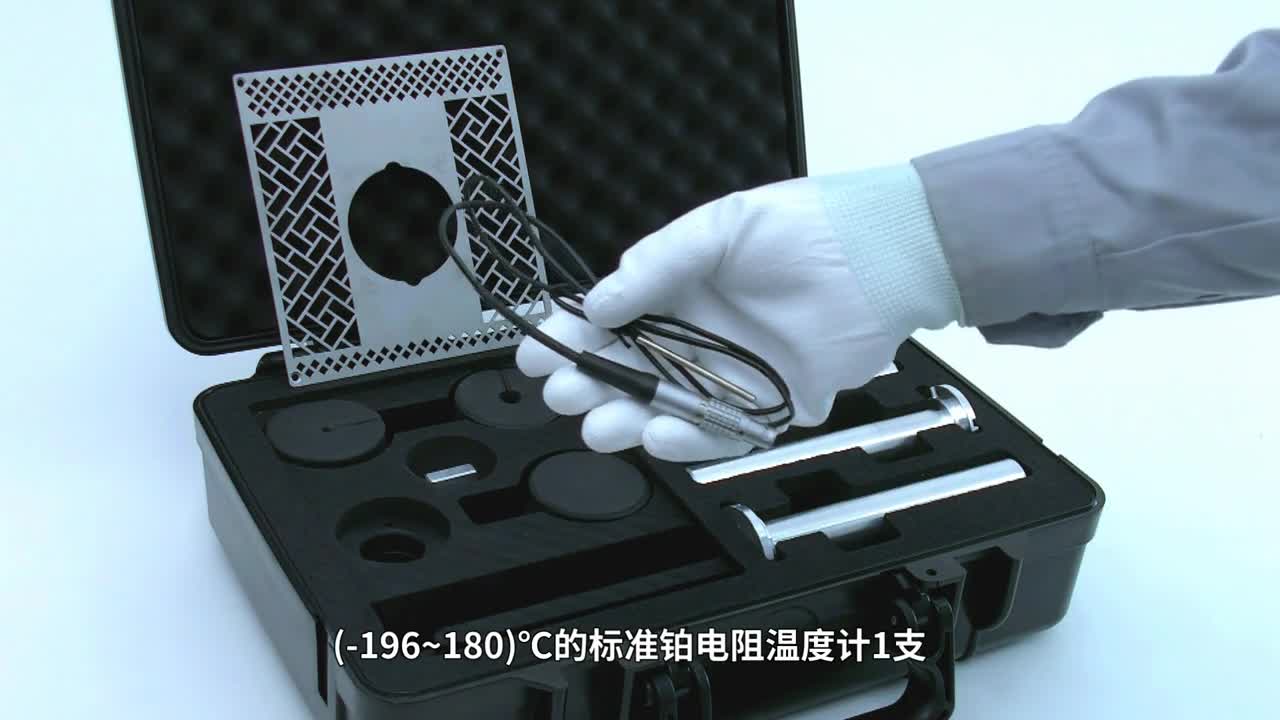

/ 智能标准温度计 ConST600系列
ConST600系列 智能标准温度计
选购 外控温标准器,含智能芯片,可存储温度计的Rtp、a、b、c参数,可作为标准器实现干体炉的自校准、温度精密测量等工作 按需

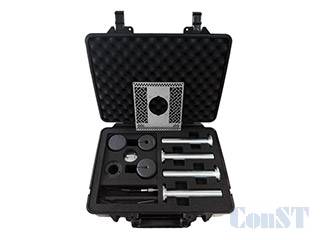

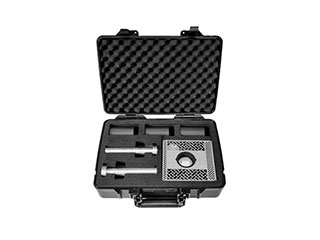

1220610574 短支温度传感器校准套件 ConST600-SHRT-KIT
ConST600-SHRT-KIT 短支温度传感器校准套件
选购 配合ConST660-155A/155B使用,校准短支温度传感器,含仪器箱 1套
1220610573 变压器型温度传感器校准套件 ConST600-TR-KIT
ConST600-TR-KIT 变压器型温度传感器校准套件
选购 155℃,Φ6.2mm x 1,Φ8.2mm x 1,Φ12.2mm x 1 1套
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

应用图集


资料下载

名称 版本 发布日期 详情链接
ConST660(155/350/660版本)产品固件 V1.0.2.39 2023-10-18 查看详情
ConST660/670_DD库 HART V1.0.1.7 2023-09-26 查看详情
ConST660低/中/高温版(155/350/660)通讯指令集 / 2022-10-10 查看详情
ConST660/660-S(155/350/660版本)智能干体炉使用说明书 2108V05 2021-08-30 查看详情

产品问答 我有问题

01 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)……

点此查看详情

02 短支卡盘卫生探头有解决方案吗?
短支传感器校准,目前最小支持50mm长的被检传感器,对于30mm的短支卡盘卫生探讨,需要其他的方案来解决。……

点此查看详情

03 干体炉可以到-50℃吗?
-40℃以下的控温都跟环境温度有关系, 但是-40℃以下的温度即使控到了设定点,也都不能保证指标。可设定的最低温度逻辑是这样的: 环境温度大于30℃,最低可设定的温度是-40℃;环境温度低于14℃, 最低可设定-50℃. 环境温度T在14℃到30℃之间,可设定的温度是(T-30)*0.6-40℃。……

点此查看详情

04 660低温版可以控-50℃吗?
可以,但是有条件限制:环境温度低于13℃时才可以控-50℃且不保证指标……

点此查看详情

05 ConST660能否平放使用或者真空下使用?
不能。1、不能用在真空环境,会给设备的散热造成极大影响。2、不能放平使用,第一会造成控温传感器受影响,严重的话造成设备故障;第二,高温平放容易引入安全问题。……

点此查看详情
