ConST670智能精密干体炉 可达±0.1℃,升降温快,快速接线

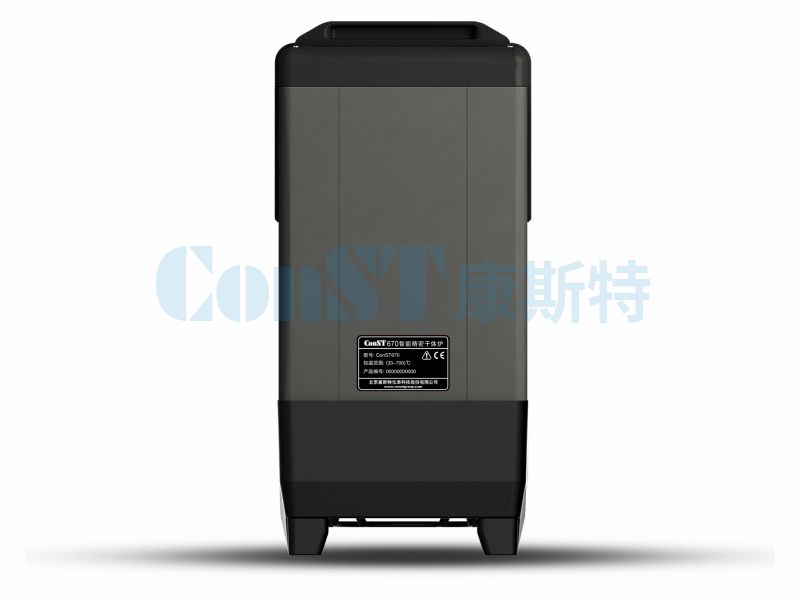

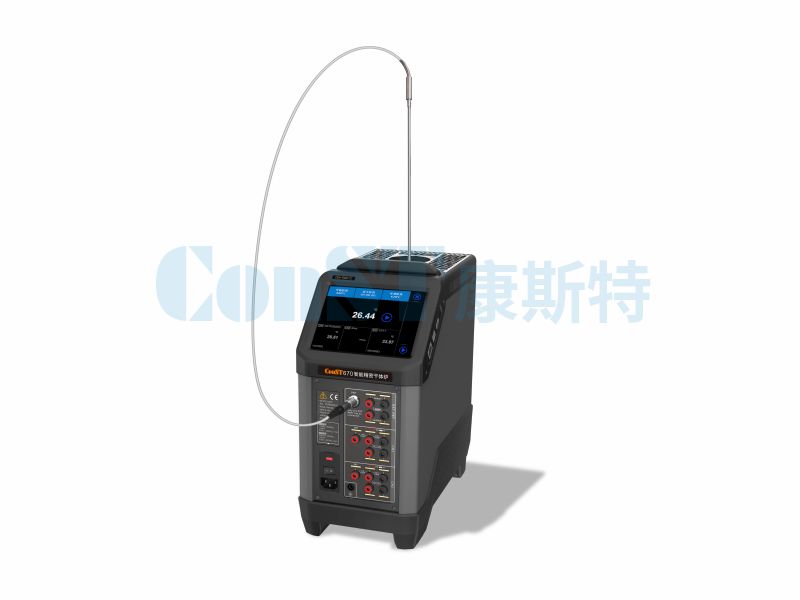

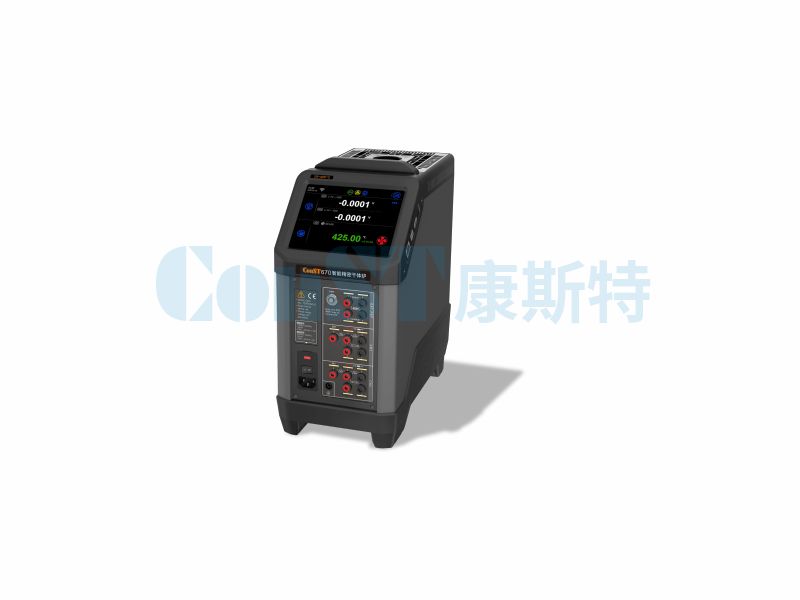

ConST670智能精密干体炉

ConST670系列是康斯特推出的新一代智能精密干体炉,在ConST660的基础上,提升了温场指标,提高了控温精度、优化了操作体验,应用多项创新技术,具有升降温速度快、控温区间广、周期性自校准等特点。

  • CE
  • HART

产品编码: ConST670

产品标签: 精密干体炉

技术咨询 索取报价 预约产品演示

产品视频


产品详情

功能与特点

■ 智能校准

■ 升降温速度更快

■(13~33)℃环境温度下,保证指标

■ 三通道电测:一路标准RTD通道、两路被检通道

■ 创新的一指按压接线技术,无需工具可快速完成被检接线

■ 可手机远程操作

■ 支持内控温传感器周期校准和一键自校准功能

■ CH1通道支持HART智能型温度变送器校准

■ 大头、短支传感器校准专业解决方案

■ 低温版提供水三相点快速冻制保存解决方案

产品概述

ConST670系列是康斯特推出的新一代智能精密干体炉,在ConST660的基础上,提升了温场指标,提高了控温精度、优化了操作体验,应用多项创新技术,具有升降温速度快、控温区间广、周期性自校准等特点。

ConST670系列智能精密干体炉可应用于电力、石化、计量、冶金、制药、生物科技、食品、机械、交通等行业,非常适合实验室、校准现场和维修车间等场景使用,可大幅提高计量人员、测试工程师的检测效率。

功能特性

智能校准

只需简单设定参数即可自动完成各种工业热电阻、低温热电偶、热电阻温度变送器、热电阻温度开关等温度设备的校准工作,数据超差自动计算,可保存至调整前、调整后,支持导出并生成记录和证书,还具有强大的被检仪表管理和历史校准数据查询功能,让校准更智能!

智能应用工具

内置阶跃测试、开关测试、控温数据记录、热工计算器、截屏、烘干除湿等应用工具,方便用户在不同应用场景下快速测试等,用户还可以根据实际需求进行定制。

智能HART

CH1通道支持HART,可直接完成HART智能温度变送器的参数设置和校准测试,无需手操器。

智能诊断中心

内置智能诊断中心,包含智能警铃、实时故障列表、全面自检测试、历史故障日志查询、一键自检报告导出等功能,及时准确判断设备问题,大幅减少用户与厂家沟通成本。

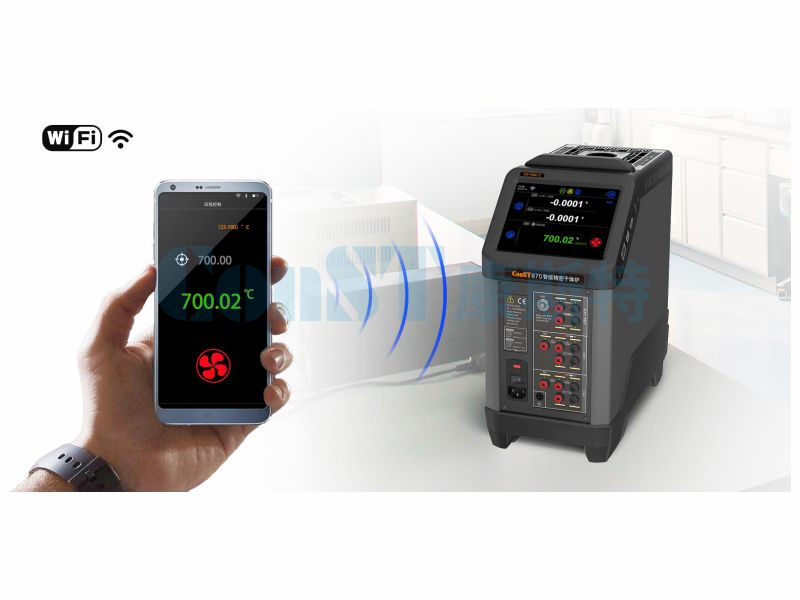

智能远程控制

点对点模式:通过蓝牙、WiFi热点连接到手机或电脑,在手机或电脑上操作干体炉

网络模式:通过WiFi或LAN口连接到网络,可以通过手机或电脑远程操作多台干体炉

多样化电测配置

智能标准温度计内置存储芯片,可存储标准温度计的 ITS-90参数和基本信息,当智能标准温度计插入EXT.REF通道的航插接口时,自动被ConST670识别,即插即用,无须再次输入繁琐的校准参数,并具备标准温度计检定周期临近提醒功能。

对于非智能标准温度计,ConST670内建传感器库,可预先输入ITS-90参数,标准温度计可通过EXT.REF通道的一指按压接口接入。

提供智能航插转接头,可将非智能标准温度计准换成智能温度计。

ACal温度检定校准系统软件(选购,PC端)

软件支持触控操作;

预置多个测试方案、测试模板;

可自动校准,过程和结果符合校准规范;

支持现场数据导入软件;

具有用户权限管理、仪表管理、自定义证书模板、 自动生成记录和证书等功能。

多重安全保护

炉芯相关的材料优选V0防火等级;

温度超过50℃,显示屏热警示图标出现;

软切断:温度超过设定值阈值,自动关断;

超温硬切断:温度超过炉芯设定阈值,独立硬件切断;

机壳内超过70℃,自动关断;

控温传感器故障,自动关断;

加热器过载、短路,保险丝立即切断。

ConST670系列智能精密干体炉选型表


ConST670-160

ConST670-425

ConST670-700

智能控温范围

(-40~160)℃

(33~425)℃

(33~700)℃

mA/mV/V/Ω测量

DC24V输出

HART

开关测量

可外置

标准RTD控温

智能校准

数据存储

智能应用

智能诊断

智能远程控制

水三相点冻制保存方案



退火应用



重量

11.2 kg

9.7 kg

最大功率

580W

1400W

整机尺寸

宽170mm×高345mm×深330mm

供电要求

(90 ~ 254)VAC,(45 ~ 65)Hz

屏幕

6.5英寸TFT工业触控屏,分辨率640×480

通讯方式

USB、LAN、WiFi、蓝牙(BLE)

语言

中文、英文

温度单位

℃、 ℉、 K

温度分辨力

0.001℃

环境条件

◆工作温度范围:(0~50)℃;
◆存储温度范围:(-20~60)℃;

◆保证指标温度范围:(13~33)℃;
◆环境湿度:(0%~90%)RH,无凝结;
◆海拔:低于3000米。

产品认证

CE

操作系统

WinCE



温场指标


ConST670-160

ConST670-425

ConST670-700

智能控温范围 [ 注1 ]

(-40~160)℃

(33~425)℃

(33~700)℃

内控温准确度

±0.100℃

±0.200℃

±0.200℃@ 425℃

±0.250℃@ 660℃

外控温准确度 [ 注2 ]

±0.014℃@ -40℃

±0.014℃@ 0℃

±0.030℃@ 160℃

±0.025℃@ 100℃

±0.035℃@ 225℃

±0.050℃@ 425℃

±0.030℃@ 100℃

±0.050℃@ 425℃

±0.100℃@ 660℃

孔间温差[注6 ]

±0.010℃

±0.010℃@ 33℃

±0.025℃@ 100℃

±0.030℃@ 225℃

±0.040℃@ 425℃

±0.010℃@ 33℃

±0.025℃@ 100℃

±0.040℃@ 425℃

±0.080℃@ 700℃

轴向均匀性

60mm内

±0.035 @ -40℃

±0.020 @ 0℃

±0.050 @ 160℃

±0.100℃@ 100℃

±0.150℃@ 225℃

±0.250℃@ 425℃

±0.100℃@ 100℃

±0.250℃@ 425℃

±0.400℃@ 700℃

80mm内

±0.050 @ -40℃

±0.040 @ 0℃

±0.060 @ 160℃

±0.150℃@ 100℃

±0.200℃@ 225℃

±0.300℃@ 425℃

±0.150℃@ 100℃

±0.300℃@ 425℃

±0.600℃@ 700℃

温度波动度[ 注5 ]

±0.005℃

±0.010℃@ 100℃

±0.015℃@ 225℃

±0.020℃@ 425℃

±0.010℃@ 100℃

±0.020℃@ 425℃

±0.030℃@ 700℃

内控温负载影响 [ 注3 ]

±0.080℃

±0.050℃

±0.020℃@ 100℃

±0.050℃@ 425℃

±0.150℃@ 700℃

外控温负载影响 [ 注4 ]

±0.010℃

±0.010℃

±0.010℃@ 100℃

±0.020℃@ 425℃

±0.030℃@ 700℃

温场温度系数

±0.005℃/℃@ (0~13)℃和(33~50)℃

±0.005℃/℃@ (0~13)℃和(33~50)℃

±0.005℃/℃@ (0~13)℃和(33~50)℃

温度迟滞

±0.025℃

±0.040℃

±0.070℃

升温时间

4分钟@ (-40 ~ 23)℃

10分钟@ (23 ~ 160)℃

15分钟@ (23 ~ 425)℃

25分钟@ (23 ~700)℃

降温时间

8分钟@ (160 ~ 23)℃

15分钟@ (23 ~ -40)℃

15分钟@ (425 ~ 100)℃

12分钟@ (100 ~ 50)℃

25分钟@ (700 ~ 100)℃

12分钟@ (100 ~ 50)℃

温度稳定时间

10分钟

10分钟

10分钟

干井直径/深度

φ32mm / 160mm

φ31mm / 193mm

φ31mm / 193mm

均热块直径/孔深

φ31.9mm / 155mm

φ30.8mm / 188mm

φ30.8mm / 188mm

注1:智能控温范围是环境温度为23℃时的指标;

注2:该指标为采用ConST智能标准温度计作为外控温时的准确度;

注3:测试条件为插入3支Φ6.35mm温度探头;

注4:测试条件为插入3支Φ6.35mm温度探头和1支Φ6.35mm智能标准温度探头;

注5:干体炉温度稳定15分钟后测量,测量时长30分钟;

注6:该指标基于T160C或T700C校准用均热块。

电测指标


ConST670

电测通道

标准热电阻通道(EXT.REF)、被检通道(CH1、CH2)

标准热电阻通道(EXT.REF)

电阻测量范围:(0~400)Ω;

电阻测量准确度:±1.25mΩ@(0~50)Ω、±0.0025%RD@(50~400)Ω;

电阻测量分辨力:0.1mΩ;

温度系数:1ppm/℃@ (0~13)℃ 和(33~50)℃;

激励电流:0.75mA;

测量技术:四线;

标准类型:Pt25、Pt100标准铂电阻温度计;

转换公式:ITS-90、CVD、IEC-751;

接插形式:智能航插和一指按压接线端子

被检通道

(CH1、CH2)

电流测量

电流测量范围:(-30~30)mA

电流测量准确度:±(0.01%RD+2μA);

mA测量分辨力:0.1μA;

温度系数:5ppm/℃@ (0~13)℃和(33~50)℃;

输入阻抗:<10Ω

电压测量

电压测量范围:(-30~30)V、(-12~12)V;

电压测量准确度:±(0.01%RD+0.6mV);

mV测量分辨力:0.1mV;

温度系数:5ppm/℃@ (0~13)℃和(33~50)℃;

输入阻抗:>1MΩ

开关测量

支持机械式温度开关、电子式温度开关

环路电源

DC24 V;Max 60mA,用来为温度变送器和电子式温度计供电

HART

CH1通道支持HART变送器测量与调校

热电阻测量

电阻测量范围:(0~400)Ω和(0~4000)Ω(自动);

电阻测量准确度:±2.0mΩ@(0~25)Ω、±0.004%RD@(25~4000)Ω;(适用于4线制测量)

电阻测量分辨力:0.1mΩ;

温度系数:2ppm/℃@( 0~13)℃和(33~50)℃;

测量技术:二线/三线/四线;

RTD类型:Pt10、Pt25、Pt50、Pt100、Pt200、Pt500、Pt1000、Cu10、Cu50、Cu100、Ni100、Ni120;

接插形式:智能航插和一指按压接线端子

热电偶测量

信号范围:(-75~75)mV;

测量准确度:±(0.01%RD+5μV);

温度系数:±5ppm F.S/℃ @(0~13)℃ and (33~50)℃;

TC类型:S、R、B、K、N、E、J、T、C、D、G、L、U;

冷端测量范围:0℃~50℃;

冷端测量准确度:±0.2℃

注1:该指标由电测准确度直接换算为温度准确度,不包含温度传感器探头自身的准确度。

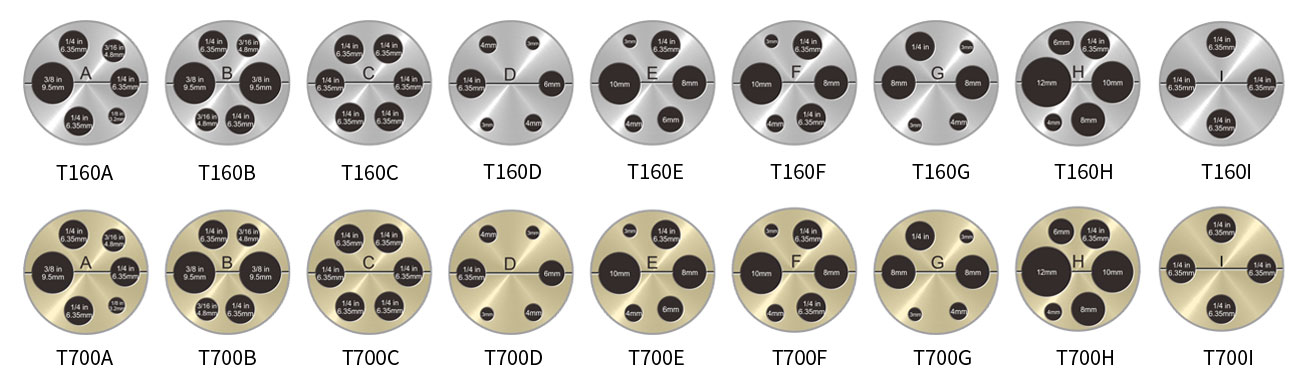

均热块(选购)

主机订购时,需至少同时订购一支相匹配的均热块,均热块采用合金材料。其中T160系列均热块外径31.9mm,孔深155mm;T700系列均热块外径30.8mm,孔深188mm。均热块打孔规格详见订购信息,请也可以联系我们进行定制。


注:

[1] T160系列适用于ConST670-160;

[2] T700系列适用于ConST670-425和ConST670-700。


订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST670系列智能干体炉装箱清单 / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST670-420&700装箱清单

ConST670-160装箱清单

/

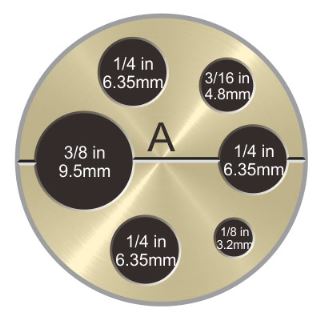

1810298213 均热块 T160A
T160A 均热块
选购 适用于ConST670-160,160℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ1/4in(6.35mm)*3、Φ3/8in(9.5mm)*1 1支

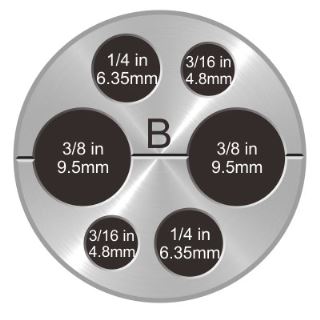

1810298214 均热块 T160B
T160B 均热块
选购 适用于ConST670-160,160℃,Φ3/16in(4.8mm)*2、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*2 1支

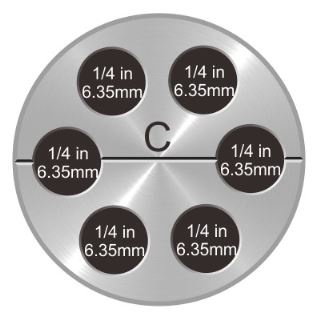

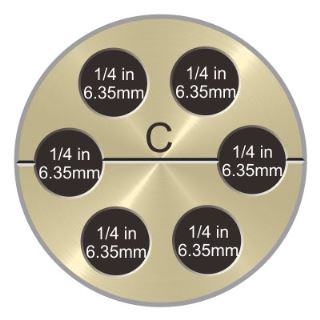

1810298215 均热块 T160C
T160C 均热块
选购 适用于ConST670-160,160℃,Φ1/4in(6.35mm)*6 1支

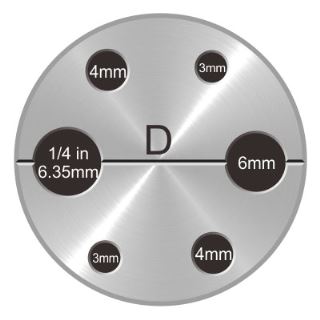

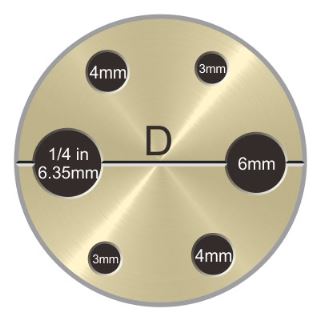

1810298216 均热块 T160D
T160D 均热块
选购 适用于ConST670-160,160℃,Φ3mm*2、Φ4mm*2,Φ6mm*1、Φ1/4in(6.35mm)*1 1支

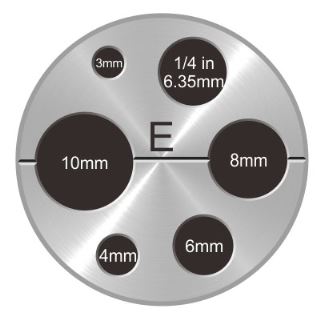

1810298217 均热块 T160E
T160E 均热块
选购 适用于ConST670-160,160℃,Φ3mm*1、Φ4mm*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1 1支
1810298218 均热块 T160F
T160F 均热块
选购 适用于ConST670-160,160℃,Φ3mm*1、Φ4mm*1、Φ1/4in(6.35mm)*2、Φ8mm*1、Φ10mm*1 1支

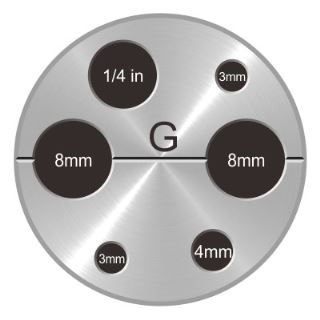

1810298219 均热块 T160G
T160G 均热块
选购 适用于ConST670-160,160℃,Φ3mm*2、Φ4mm*1、Φ1/4in(6.35mm)*1、Φ8mm*2 1支

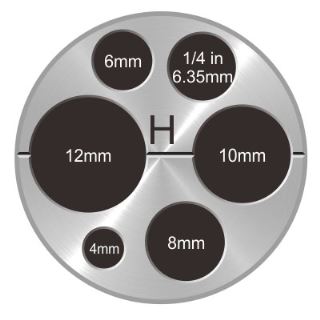

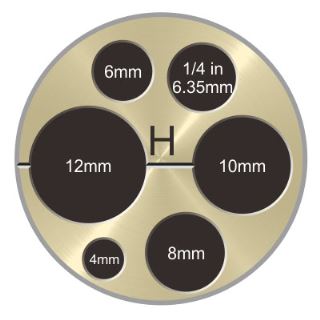

1810298220 均热块 T160H
T160H 均热块
选购 适用于ConST670-160,160℃,Φ4mm*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1、Φ12mm*1 1支

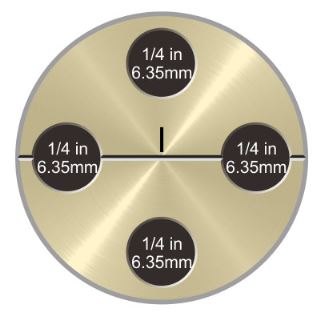

1810298095 均热块 T160I
T160I 均热块
选购 适用于ConST670-160,160℃,Φ1/4in(6.35mm) *4 1支

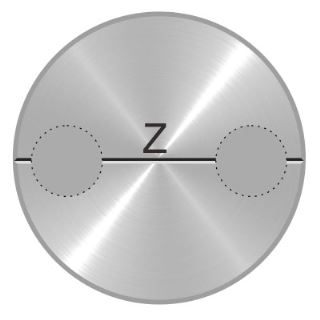

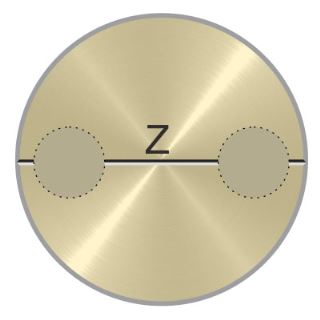

1810298221 均热块 T160Z
T160Z 均热块
选购 适用于ConST670-160,160℃,用户自行钻孔 1支

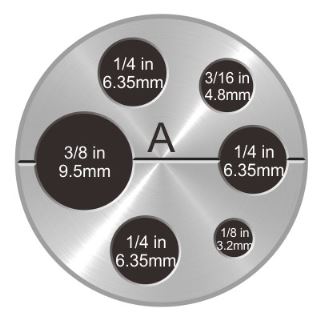

1223000414 均热块 T700A
T700A 均热块
选购 适用于ConST670-425/700,700℃,Φ1/8in(3.2mm)*1、Φ3/16in(4.8mm)*1、Φ1/4in(6.35mm)*3、Φ3/8in(9.5mm)*1 1支

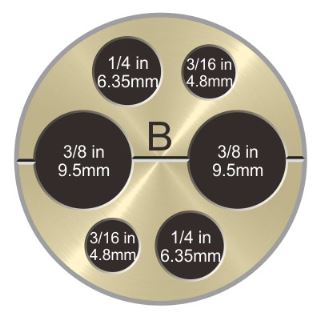

1223000415 均热块 T700B
T700B 均热块
选购 适用于ConST670-425/700,700℃,Φ3/16(4.8mm)in*2、Φ1/4in(6.35mm)*2、Φ3/8in(9.5mm)*2 1支
1223000416 均热块 T700C
T700C 均热块
选购 适用于ConST670-425/700,700℃,Φ1/4in(6.35mm)*6 1支
1223000417 均热块 T700D
T700D 均热块
选购 适用于ConST670-425/700,700℃,Φ3mm*2、Φ4mm*2,Φ6mm*1、Φ1/4in(6.35mm)*1 1支

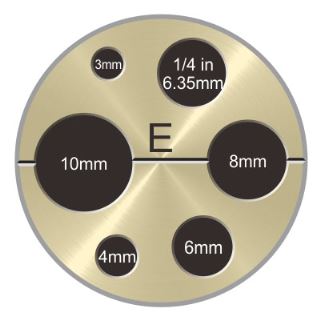

1223000418 均热块 T700E
T700E 均热块
选购 适用于ConST670-425/700,700℃,Φ3mm*1、Φ4mm*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1 1支

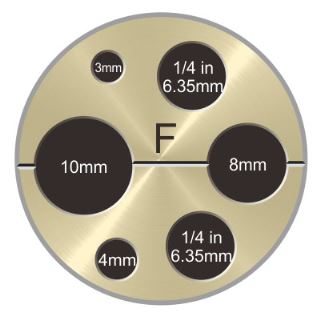

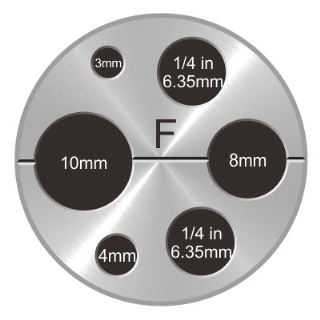

1223000419 均热块 T700F
T700F 均热块
选购 适用于ConST670-425/700,700℃,Φ3mm*1、Φ4mm*1、Φ1/4in(6.35mm)*2、Φ8mm*1、Φ10mm*1 1支
1223000420 均热块 T700G
T700G 均热块
选购 适用于ConST670-425/700,700℃,Φ3mm*2、Φ4mm*1、Φ1/4in(6.35mm)*1、Φ8mm*2 1支
1223000421 均热块 T700H
T700H 均热块
选购 适用于ConST670-425/700,700℃,Φ4mm*1、Φ6mm*1、Φ1/4in(6.35mm)*1、Φ8mm*1、Φ10mm*1、Φ12mm*1 1支

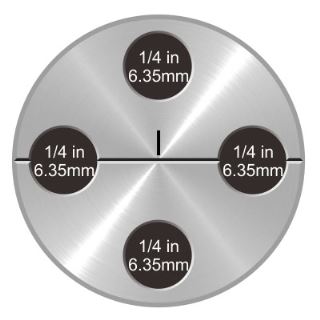

1223000495 均热块 T700I
T700I 均热块
选购 适用于ConST670-425/700,700℃,Φ1/4in(6.35mm) *4 1支
1223000422 均热块 T700Z
T700Z 均热块
选购 适用于ConST670-425/700,700℃,用户自行钻孔 1支

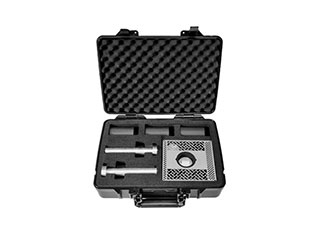

1810298244 水三相点瓶冻制套件 T160K1 / 选购 带迷你水三相点瓶 1套
1810298245 变压器型温度传感器校准套件 T160K2 / 选购 160℃,Φ14.5mm 1套
1220610467 航插转接头 C1B-2
C1B-2 航插转接头
选购 航插转鳄鱼夹 1个
1220610469 航插转接头 C1B-3
C1B-3 航插转接头
选购 航插转鳄鱼夹(带存储芯片) 1个
1220610468 检定航插转接头 C1B-4
C1B-4 检定航插转接头
选购 航插转铲型片 1个
/ 智能标准温度计 ConST600系列
ConST600系列 智能标准温度计
选购 外控温标准器,含智能芯片,可存储温度计的Rtp、a、b、c参数,可作为标准器实现干体炉的自校准、温度精密测量等工作 按需

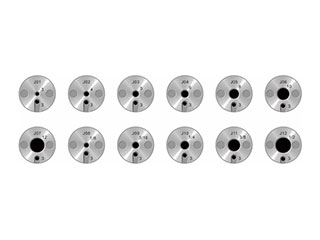

/ 短支温度传感器校准用均热块 T160J系列
T160J系列 短支温度传感器校准用均热块
选购 快速实现短支温度传感器的精确校准 按需

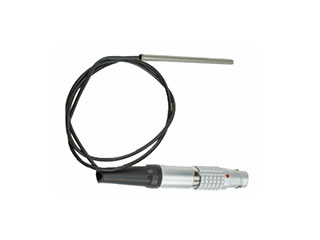

1320102233 智能标准温度计 ConST600-16D
ConST600-16D 智能标准温度计
选购 Pt100 385,(-50~200)℃,直头,外径 3mm,长度30mm 1支
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

应用图集


资料下载

名称 版本 发布日期 详情链接
ConST670(160/420/700版本)产品固件 V1.0.0.32 2023-10-18 查看详情
ConST660/670_DD库 HART V1.0.1.7 2023-09-26 查看详情
ConST670低/中/高温版(160/420/700)通讯指令集 / 2022-10-10 查看详情
ConST670(160/420/700版本)智能精密干体炉使用说明书 2206V04 2022-06-15 查看详情

产品问答 我有问题

01 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)……

点此查看详情


相关产品


重要提示:

本页内容基于最高配置、最全功能的产品,但因版本不同、产品改进、技术更新、方案定制等原因,部分内容如功能、指标及配附件等可能与最终产品存在差异,请以实际订单和交付信息为准,感谢您的理解,请联系我们获取详情。
