ConST530智能手操器 DD文件汉化功能+DD库免费升级

ConST530智能手操器

一台ConST530手操器即可完成现场诊断和维护,极大地提升了工作效率。

  • FF
  • PA
  • HART

产品编码: ConST530

产品标签:

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■ DD文件汉化

■ DD库免费升级

产品概述

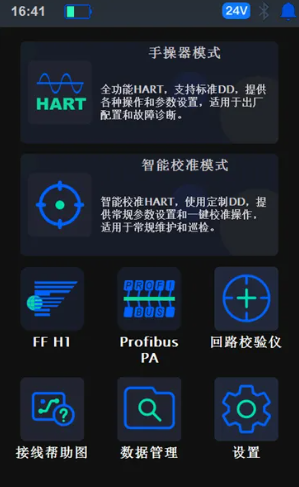

ConST530智能手操器是将总线通讯、高精度测量表、信号源、回路电源等诸多功能集于一体的智能手操器,不仅提供全功能HART手操器功能,更有康斯特自研的HART智能校准功能,同时可配合外置总线盒提供PROFIBUS-PA和FF-H1总线通信。一台ConST530即可完成现场诊断和维护,极大地提升了工作效率。


产品特点

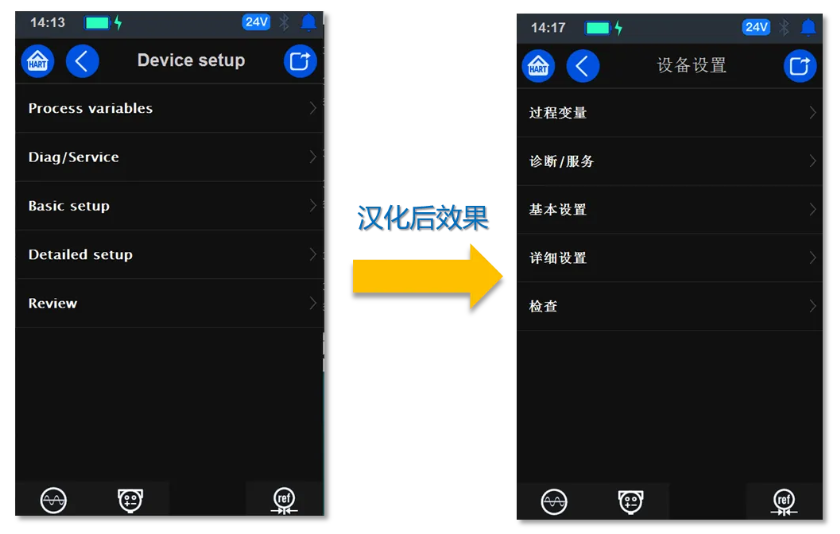

■ DD的汉化

大多数DD本身并没有提供中文版本,给国内用户在使用过程中带来很多不便,在ConST530中,康斯特通过技术手段,实现了DD的汉化显示。


■ DD库免费升级

康斯特是FieldCommGroup(HART基金会与现场总线基金会合并)成员;

康斯特也是FDI EDD Engine X参与成员;

康斯特定期发布DD库,用户可自助免费升级。

主要功能

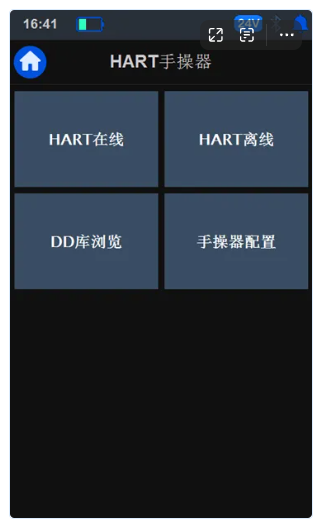

■ 全功能HART手操器


■ HART在线组态

支持在线设备的组态发送和组态保存

不包含设备HART数字通信组网场景,应将被测设备从控制系统脱离,或在设备停机时开展工作。

■ HART离线组态

支持离线设备组态的创建、组态文件的保存、编辑与下发。

■ DD库浏览

支持按厂家和设备型号浏览DD库中的文件。

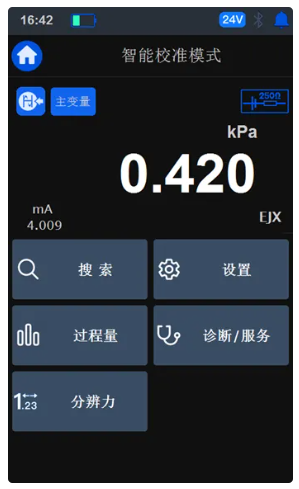

■ HART智能校准

HART智能校准模式,应用康斯特专有DD技术,提高校准、维保和巡检效率


■ 可扩展支持PROFIBUS PA 和 FF-H1通信

可支持 PROFIBUS PA 和 FF-H1通信,支持常用PA/FF-H1变送器的修改、校准与测试(选购CPF2总线盒)

回路校验仪

支持电信号的测量和输出,典型准确度为0.02级

■ 连接外部压力模块

外部航插可同时扩展两路压力模块,进行压力的测量(选购压力模块

■ 数据管理

便捷的数据记录、快照等数据管理功能

■ 集成度高

支持DC24V供电、内置250Ω电阻,支持多方式的HART连接,内置回路电源,支持电流/电压的测量和输出,可实现便捷的交互和操作,无需携带多款设备。

一般指标

项目

规格

HART连接方式

支持全部四种模式:

内电源内电阻、外电源外电阻、阀门定位器、外电源内电阻

显示

5.0英寸480×800TFT液晶电容屏

尺寸

177×105×52mm

重量

0.7kg

按键

1个电源按键

电源

1、6600mAh,23.8Wh锂离子可充电电池,电池可独立充电

2、专用适配器供电时最大供电电流2A

充电方式

使用专用适配器供电,充电时间约5小时

电池

典型工作条件下为16小时,可快速更换,支持外部独立充电

环境条件

保证技术指标的温度范围:(10~30)℃

工作温度范围:(-10~50)℃

存储温度范围:(-30~70)℃

环境湿度:0 % 至 95% RH,非凝露

最大海拔:3000米

端口防护电压

50Vmax

CE认证

TUV  IEC61326、IEC61010

Rohs合规

Rohs   II Directive 2011/65/EU,EN50581:2012

防护等级

IP67、1米跌落测试

机械振动

低频、高频各5g

机械冲击

8g

盐雾测试

48小时

显示刷新率

3次/秒

总线配置

HART

通信

隔离USB-TYPEC(从机)、蓝牙BLE(无线通信模块可按要求移除)

外部压力模块

双通道航插,可同时连接两个压力模块

技术指标

信号测量

(环境温度:20℃±10℃,一年准确度)

测量信号种类

测量范围

分辨力

准确度

输入阻抗

电压

(-30~30)V

0.1mV

0.015%RD+1.5mV

>1MΩ

电流

±30mA

0.1μA

0.015%RD+1.5μA

<40Ω

注:当环境温度为(-10~+10)℃和(30~50) ℃时,其温度系数为±5ppmFS/℃。

信号输出

(环境温度:20℃±10℃,一年准确度)

输出信号种类

输出范围

分辨力

准确度

电压

(-15~15)V

0.5mV

0.015%RD+1.5mV

电流

(0~25)mA

0.5μA

0.015%RD+1.2μA

回路电源

输出电压:24V,最大负载电流:30mA

注1:当环境温度为(-10~+10)℃和(30~50) ℃时,其温度系数为±5ppmFS/℃。

注2:输出特性:

(1) 电压输出:最大负载电流10mA,负载效应50μV/mA;

(2) 电流输出:最大开路电压24V,驱动能力1kΩ/20mA,最大外部电压50V。

基本结构

序号

内容

说明

1

显示屏

电容屏可触摸操作

2

电源键

控制开机和关机

3

航插口A

外接数字模块,如压力模块、总线通讯器(PROFIBUS PA&FF-H1)、航插转接串口模块等

4

航插口B

5

适配器接口

用于适配器供电及电池充电

6

USB从口

用于USB通信

7

电信号插孔

电信号连线接口,包括电信号输出、测量、HART通信接口



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ CDP模块式压力校验仪 CDP
CDP CDP模块式压力校验仪
选购 外接CDP压力模块,用于测量压力 按需
1210200413 总线盒 CPF2 / 选购 ConST326系列的辅助配件,支持PA和FF-H1的通信,常用于压力流量等变送器通信 1套
1210200411 电流棒 CS20 / 选购 ConST326系列的辅助配件,侧面航插连接使用,具备电流0~25mA,SinK和source电流输出功能,双航插加主机端,实现三路的输出。流量计算仪器检测非常方便 1套
1210200388 通讯线 905-031 / 选购 ConST326系列的辅助配件,主要实现和fluke压力模块的连接通讯 1根
1210200389 通讯线 905-032 / 选购 DB9转航插通讯线,ConST326系列实现串口方式和计算机的连接。 1根
1710800504 多功能背包 920-007 / 选购 多功能背包可用于主机和配件的收纳及整理,方便携带 1个
1810220030 电池 BP3666A / 选购 3.6V 6600mAh 1

资料下载

名称 版本 详情链接
ConST530说明书 2407V01 查看详情
