【计量知识】少即是多:信号隔离器校准

提示:因产品开发、产品升级、产品定制等情况,部分内容不能作为产品的最终参数依据,请以实际订单为准。

  • 提问
    问题描述
    信号隔离器是工业控制系统中的重要装置。信号隔离器通过光电隔离或磁电隔离,将信号进行隔离并转换后输出给其它控制设备。
  • 回答
    问题解答

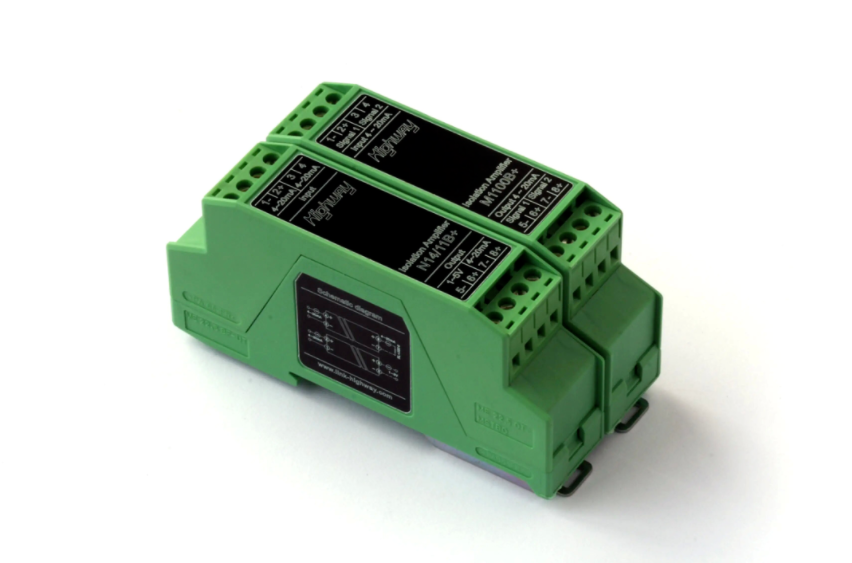

    1. 什么是信号隔离器

    信号隔离器是工业控制系统中的重要装置。信号隔离器通过光电隔离或磁电隔离,将信号进行隔离并转换后输出给其它控制设备。

    信号隔离器的主要功能:

    • 输入输出信号转换,比如mA转mA或者V转mA;

    • 信号放大与滤波;

    • 一入多出,常见的有一入两出,一入四出;

    • 电气隔离;

    • 防爆,通过安全栅在安全区与危险区信号传输。

    信号隔离器的优势如下:

    • 高性价比,大多数情况下总成本比隔离卡件便宜;

    • 隔离能力和抗电磁干扰性能优越;

    • 信号转换与分配灵活;

    • 配置与日常维护更加方便。

    2·信号隔离器的应用场景

    • 应用于现场仪表与DCS/PLC之间,比如将变送器的(4~20)mA信号隔离调整后再输入给PLC;

    • 应用于PLC与变频器之间;

    • 应用于DCS/PLC与执行机构之间。

    3·如何校准信号隔离器

    信号隔离器这么重要的设备,我们如何进行快速校准呢?

    很多用户在检测信号隔离器时都会用到两台设备,一个信号源+一个DMM测量表,手动记录数据。这种操作不仅麻烦,也无法对数据进行快速分析,效率非常低。

    工欲善其事,必先利其器。

    今天我给大家介绍一款神器ConST326智能过程校验仪,通过这样一台小巧的手持设备对信号隔离器的计量特性进行校准。


    校准设备及工具如下:

    1. 信号隔离器:

      型号:X厂家一入一出(4~20)mA型

      输入:(4~20)mA

      输出:(4~20)mA

      精度:±0.1%FS(FS为full span满量程精度,如需了解更多准确度相关知识请参考上一期“【小知识】什么是准确度等级”)

    2. 过程校验仪

      型号:ConST326智能过程校验仪

      电流测量:±30mA:0.01%RD+0.005%FS

      电流输出:(0~25)mA:0.01%RD+0.005%FS

      备注:更多技术指标参见官网或选型手册

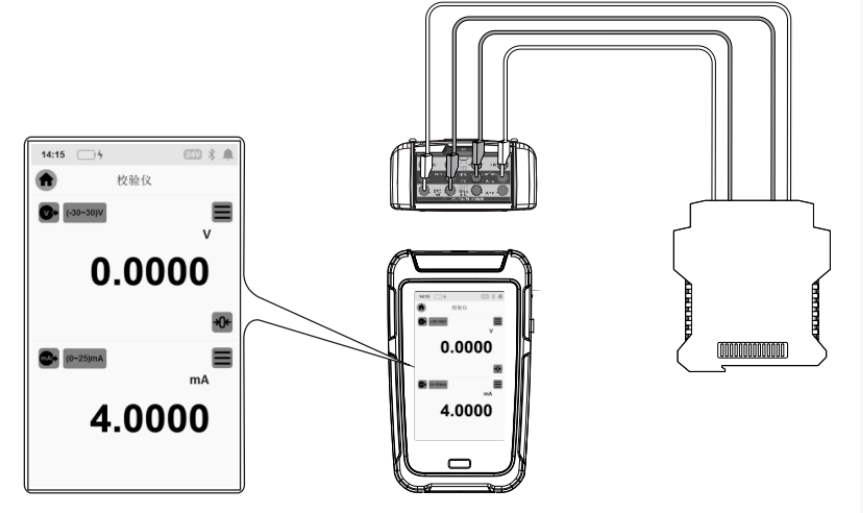

    ConST326与信号隔离器的接线如下:


    下面我们演示两种校准信号隔离器的方式:

    (1)快速测试

    • 进入过程校验仪的“校验仪”模式,将测量、输出信号都设置成电流;

    • 使用过程校验仪的“阶跃”输出功能,在(4~20)mA范围内逐点输出,查看测量值是否正确。阶跃输出支持手动与自动。

    (2)文档化任务

    • 进入“任务”模式,根据信号隔离器的实际信息创建一个任务;

    • 自动执行此任务,过程校验仪将会自动逐点输出电流并记录测量值,计算示值误差后自动判定是否超差。

    谈笑风生中,就完成了信号隔离器的检测!

    4·少即是多

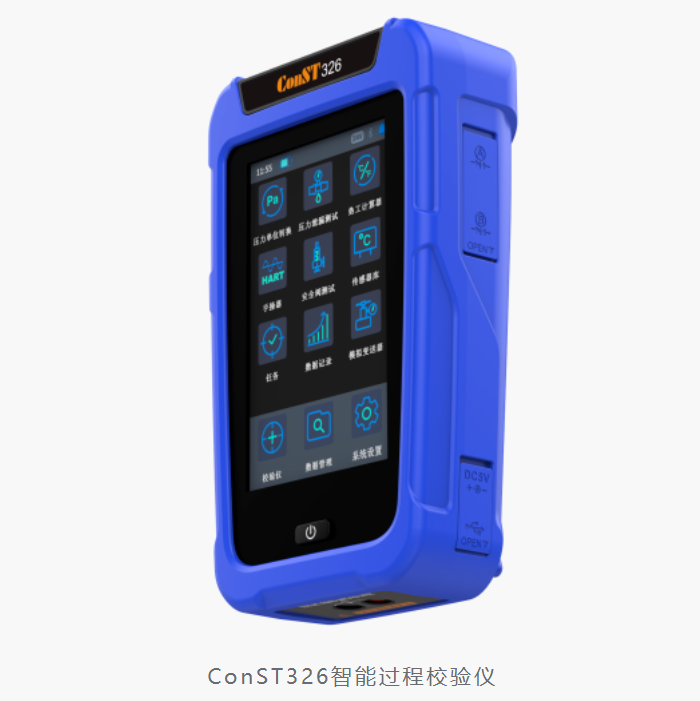

    ConST326智能过程校验仪、ConST326Ex防爆智能过程校验仪

    过程校验仪是实验室计量、现场检测校准的实用工具。

    一台ConST326,支持压力、温度、流量、液位等物理量的现场仪表。在DCS/PLC、IO卡件、变送器、开关、阀门/阀门定位器、二次仪表、热电偶/热电阻、安全栅场景上都有着广泛应用。

    好看的皮囊千篇一律,有趣的灵魂万里挑一。作为ConST326的灵魂——软件,给您提供智能手机般的操作体验,工程师精心打磨的每一款App都将成为你的效率利器。成为实验室数字化转型、自动化校准的有力助手!
