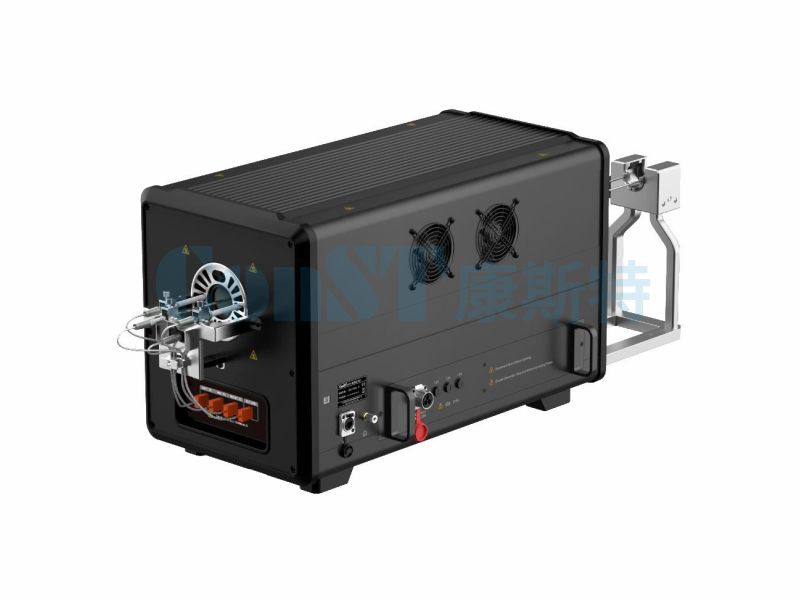

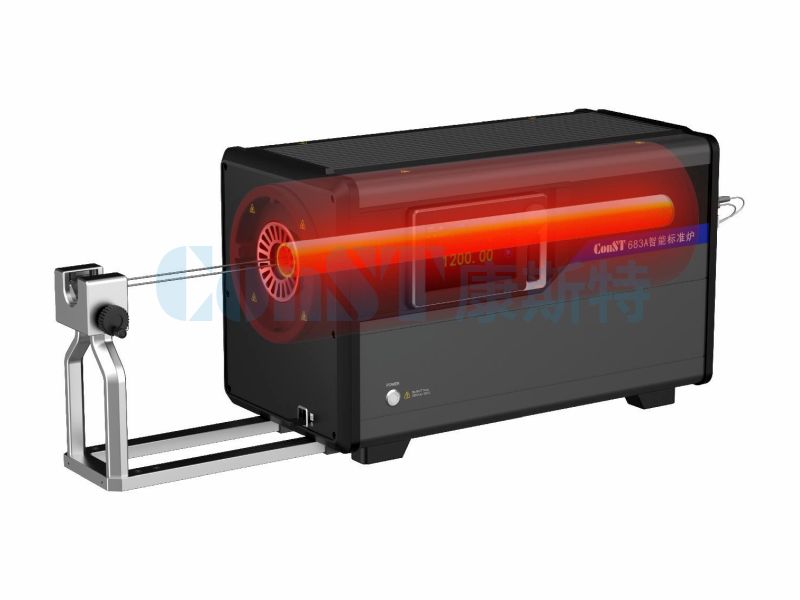

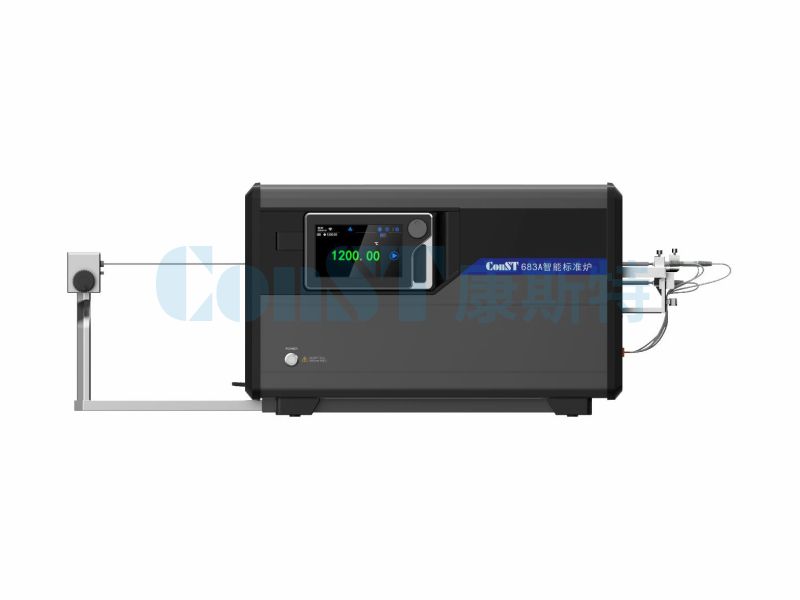

ConST683A智能标准炉 (300~1200)℃

ConST683A智能标准炉

ConST683A智能标准炉是康斯特面向全球推出的新一代智能恒温设备,它在整机设计、操作便利性、控温速度、灵活性等方面都有全新的升级,极大的提高了检定/校准的效率。产品依托卓越的性能、创新的技术,为广大用户提供了更专业的热电偶检定/校准解决方案,产品可广泛用于计量、电力、石化、冶金、交通等行业, ConST683A智能标准炉是实验室温度校准的理想选择。

  • CE

产品编码: ConST683A

产品标签: 热电偶检定炉

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■  独立三温区,控温稳定更快、温场指标更好

■  支持温场自校准,设备可始终保持在理想状态

■  解决高温漏电难题,使高温测量更准确

■  控温传感器可自行快速更换,维护成本低

产品概述

ConST683A智能标准炉是康斯特面向全球推出的新一代智能恒温设备,它在整机设计、操作便利性、控温速度、灵活性等方面都有全新的升级,极大的提高了检定/校准的效率。产品依托卓越的性能、创新的技术,为广大用户提供了更专业的热电偶检定/校准解决方案,产品可广泛用于计量、电力、石化、冶金、交通等行业,ConST683A智能标准炉是实验室温度校准的理想选择。



功能特点

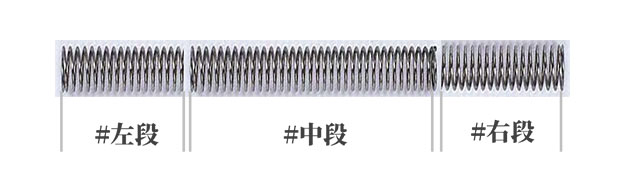

·独立三温区

ConST683A采用三段控温技术,三支独立的控温偶实时监测温场状态,应用智能控温算法,保证温场指标。


·三炉合一(仅限ConST683A)

基于三独立温区的技术,ConST683A可以用作600mm检定炉、300mm检定炉和1100℃点退火炉。一台炉子完美实现长炉、短炉、退火炉功能,节省空间的同时,大幅降低用户购置成本。


·温场自校准:

ConST683A可通过自校准功能实现温场校准,将温场中心恢复至几何中心点,校准过程全自动,使检定炉指标始终保持在最优状态。

·高温快降:

ConST683A采用创新设计,大幅缩短降温时间,从1200℃降至300℃最短仅需90分钟。用户每天可完成两组热电偶的检定校准工作,效率翻倍。

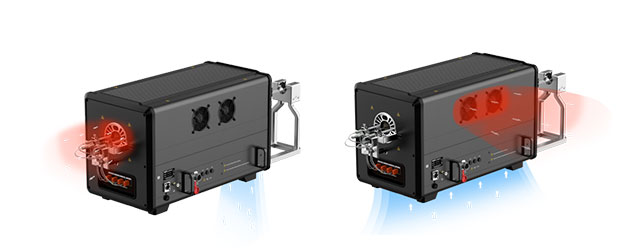

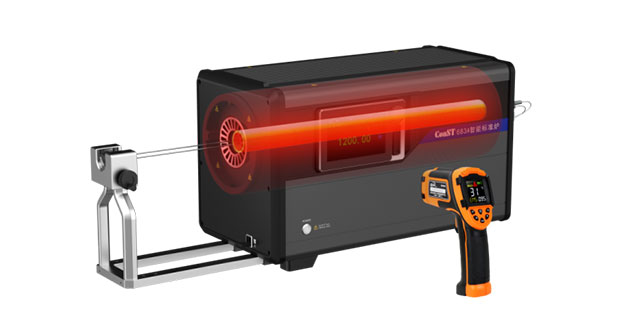

由于采用了创新的双风道散热设计,即使在1200℃温度点,外壳温度也仅比室温高10℃左右,确保操作人员不被烫伤。



·内控温偶可更换:

ConST683A采用性能好、成本低的N型热电偶进行控温,对于特殊需要的用户也可选择S型热电偶,当控温偶需要维护时,用户可方便地自行完成更换,极大地缩短了维护时间。

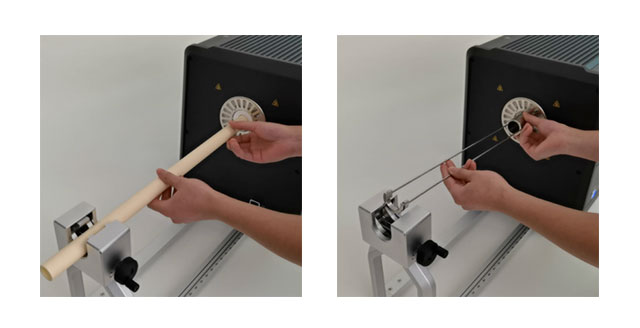

·廉贵一体:

ConST683A可以通过更换不同的组件实现贵金属热电偶、廉金属热电偶的检定校准。在检定贵金属热电偶时,为防止污染,ConST683A提供了2种规格的同轴清洁瓷管。在校准廉金属热电偶时,提供创新的杯式均温块,实现了更均匀的温场。在校准铠装廉金属热电偶时,提供多孔均温块。

·解决高温漏电的难题:

在检定1000℃以上温度点时,高温造成材料绝缘强度下降,会产生严重的漏电问题,不仅可能因触电伤害检测人员,还会造成测量值波动大,影响测量结果。ConST683A采用创新技术和特殊结构设计,避免检定炉高温漏电造成的安全隐患。

·操作自如:

ConST683A采用创新的三轴控温仪转屏设计,可自由调整控温仪的方向和角度,适应用户不同的摆放方式。

·自研控温仪:

设备支持触控操作,温度快速设定、控温曲线、控温参数设置、阶跃设置等功能。

基于产品特性,ConST683A提供了9种工作模式,每种工作模式对应不同的控制参数,用户可在683A温控仪界面选择适合自己的工作模式,每种工作模式可提供建议的插入深度,该数据可自定义。


·超便捷操作:

ConST683A配置带有标尺的滑轨,根据控温仪上不同工作模式下温场中心点提示,将滑轨标尺推到相应的位置,并一键锁紧。

手摇波轮装置可以将被检热电偶快速夹紧定位,无需困扎线捆扎,装置最高承重30kg。

·智能通信:

ConST683A智能标准炉支持通过WiFi或网口与电脑软件、手机APP或ConST685测温仪通信,可实现远程监测、控制标准炉。

用户可以通过ConST685测温仪与标准炉连接,在ConST685上设置好检定任务,自动控制标准炉运行检测任务,绘制控温曲线,记录并管理任务数据,数据可导出到计算机中。

用户也可以使用ACal检定校准系统软件,分别与ConST685测温仪与ConST683A标准炉通信,通过软件进行计量管理、自动检测、出具证书等操作。

·六重安全保护:

1. 温度超过系统设定保护限值自动保护

2. 温度超过1350℃自动保护

3. 机箱温度超过70℃自动保护

4. 控温偶故障自动保护

5. 加热装置过载或短路自动保护

6. 降温风扇故障自动保护

·开放生态:

以ConST685和ACal软件为核心,不仅支持ConST681,682、660、670、683A等ConST系列温源,还支持绝大多数第三方温源,适应用户升级改造需要。


温场指标

长炉:


廉金属

(空膛)

廉金属

(空杯均温块)

廉金属

(多孔均温块)

贵金属

(φ20清洁管)

轴向温场

≤0.4℃

(温场中心±30mm)

≤0.5℃

(杯底-30mm)

≤0.5℃

(杯底-30mm)

≤0.4℃/10mm

(温场中心±20mm)

径向温场

≤0.2℃

(轴心±14mm)

≤0.2℃

(轴心±14mm)

≤0.2℃

(轴心±14mm)

--

[1] 温场中心距离工作端面340mm;

[2] 均温块杯底距离工作端面370mm;

[3] 出厂校准仅限空膛模式,所有模式保证指标。


短炉:


廉金属

(空膛)

廉金属

(空杯均温块)

廉金属

(多孔均温块)

贵金属

(φ16清洁管)

轴向温场

≤1.0℃

(温场中心±20mm)

≤1.0℃

(杯底-30mm)

≤1.0℃

(杯底-30mm)

≤0.4℃/10mm

(温场中心±20mm)

径向温场

≤0.5℃

(轴心±14mm)

≤0.5℃

(轴心±14mm)

≤0.5℃

(轴心±14mm)

--

[1] 温场中心距离工作端面220mm;

[2] 均温块杯底距离工作端面240mm;

[3] 出厂校准仅限空膛模式,所有模式保证指标。

退火炉

轴向温场:1100℃±20℃

退火炉温场:温场一端距离工作端面小于100mm,温场宽度400mm

通用指标:

炉温范围

(300~1200)℃

稳定性

≤0.1℃/分钟;≤0.4℃/30分钟

升温时间

(23~1200)℃: 40分钟

降温时间

(1200~300)℃: 90分钟

分辨力
0.01℃/0.01℉/0.01K
加热管内径39mm±1mm

工作温度

(5~45)℃

存储温度

(-20~70)℃

相对湿度

< 80% @ 35℃以下;从80%线性递减至50% @ (35~45)℃。

海拔高度

<2000米

安装功率

4000W(AC220V)

电源要求

AC220V±10%,50/60Hz,16A

显示屏

7英寸TFT工业触摸屏

保险丝

T12A,250V

整机尺寸(WxHxL)

342mmx424mmx680mm

重量

45kg(不含均温块)



订购选型

ConST683A——全功能版

ConST683S——长炉版(不提供短炉、退火炉相关指标及功能)


订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

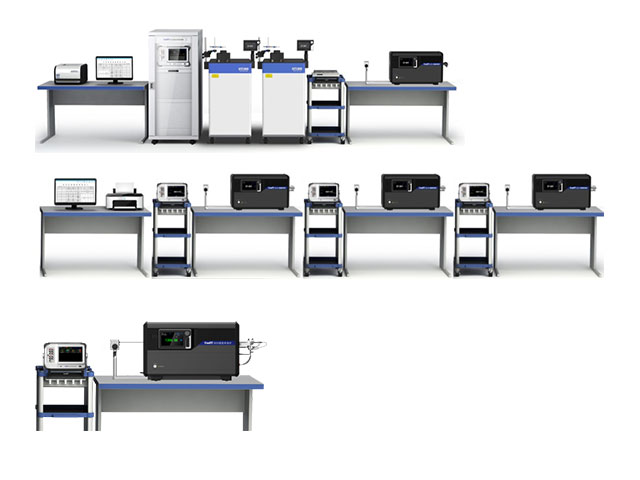

应用图集


资料下载

名称 版本 发布日期 详情链接
ConST683A/683S/683T产品固件 V1.0.0.11 2023-07-04 查看详情
ConST683A通讯指令集 / 2022-10-09 查看详情
ConST683A智能标准炉使用说明书 2104V04 2021-06-29 查看详情
ConST683A智能标准炉快速安装手册 2106V02 2021-06-17 查看详情

产品问答 我有问题

01 ConST683A智能标准炉在线提问
683A的温场完全满足廉金属和贵金属热电偶检定的要求,可以不用石棉封堵,如果有要求必须使用时,操作时需戴手套,口罩做好自身防护。接好线后离开操作室到控制室观察设备运行情况即可……

点此查看详情

02 ConST683A均热快用的什么材质?
ConST683A智能标准炉的均温块采用的是高温铝合金。……

点此查看详情
