ConST125-2智能多通道液体压力检定装置 液压70MPa,可同时检定6台变送器

ConST125-2智能多通道液体压力检定装置

ConST125-2智能多通道液体压力检定装置将压力连接装置、24V直流电源和6路扫描开关阵列高度融合,125配合康斯特智能压力控制器和ACal压力检定校准软件,可高效的完成6台压力仪表的全自动检定,大幅提高检测人员的工作效率。ConST125-2自带自动回零器,有效提高全自动检定时的液体回零能力,大幅提高检定效率。

  • CE

产品编码: ConST125-2

产品标签: 液压 多通道

技术咨询 索取报价 预约产品演示

产品详情

产品简介

ConST125-2是康斯特公司最新推出的智能多通道液体压力检定装置,它将压力连接装置、24V直流电源和6路扫描开关阵列高度融合,125配合康斯特智能压力控制器和ACal压力检定校准软件,可高效的完成6台压力仪表的全自动检定,大幅提高检测人员的工作效率。

ConST125-2智能多通道液体压力检定装置特别适合于计量机构、校准公司、各行业仪表车间的周期性、重复性、大批量的计量检定工作。

ConST125-2智能多通道液体压力检定装置主要连接的压力设备有:压力变送器、智能压力变送器、压力传感器、电接点压力表、机械压力开关、电子压力开关等所有具有电信号输出的压力仪表;同时也可以将它作为普通多通道压力连接台来使用,用于半自动检定6台压力指针表、数字压力表等无电信号输出的压力仪表。

主要特点

■ 快速与康斯特压力控制器和ACal压力检定校准软件组成6通道全自动检定系统;

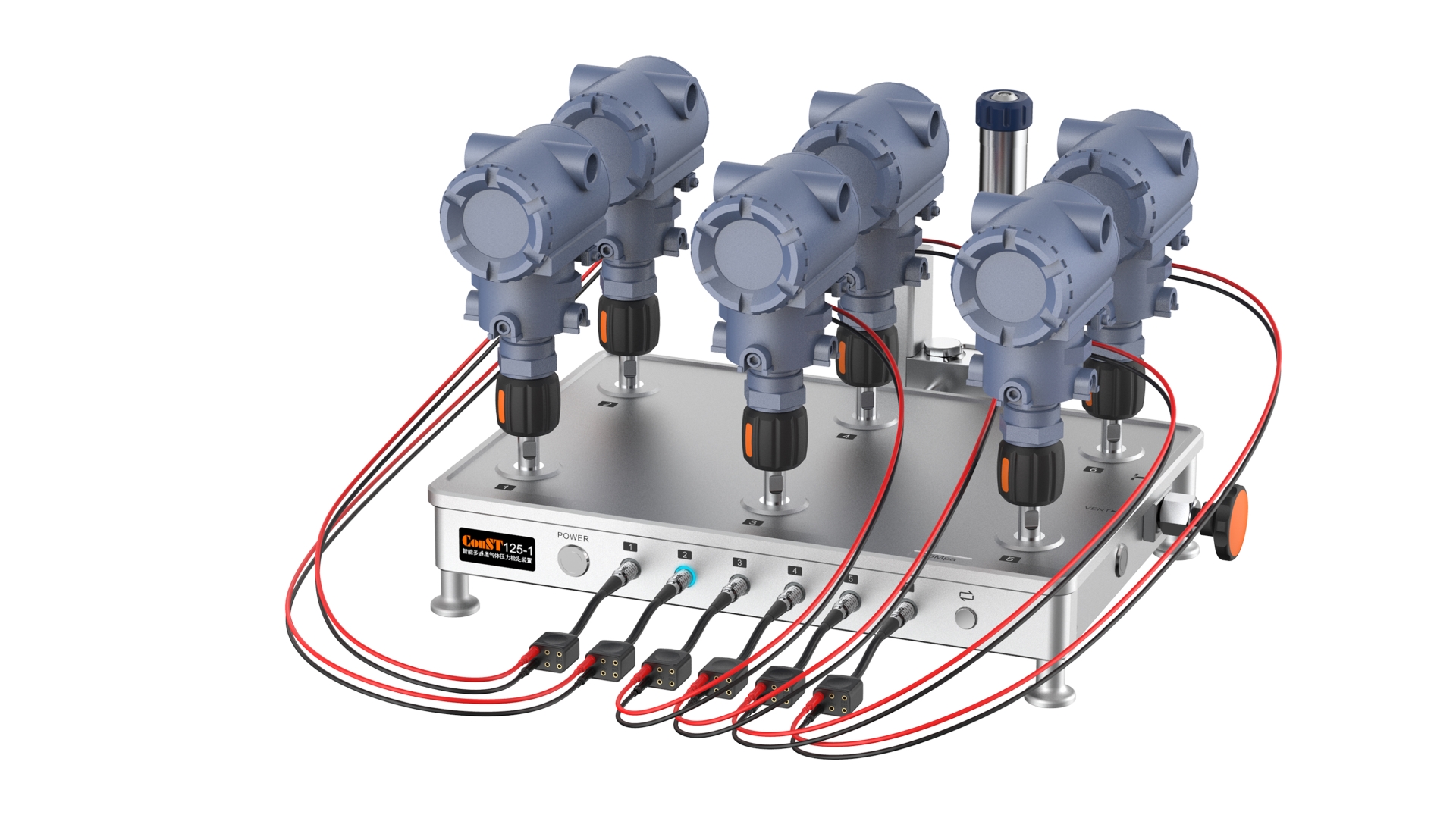

■ 压力变送器检定:逐路扫描,最快扫描速度1通道/秒;

■ 125-2无需送检:各通道的电测指标由智能压力控制器或智能压力校验仪保证;

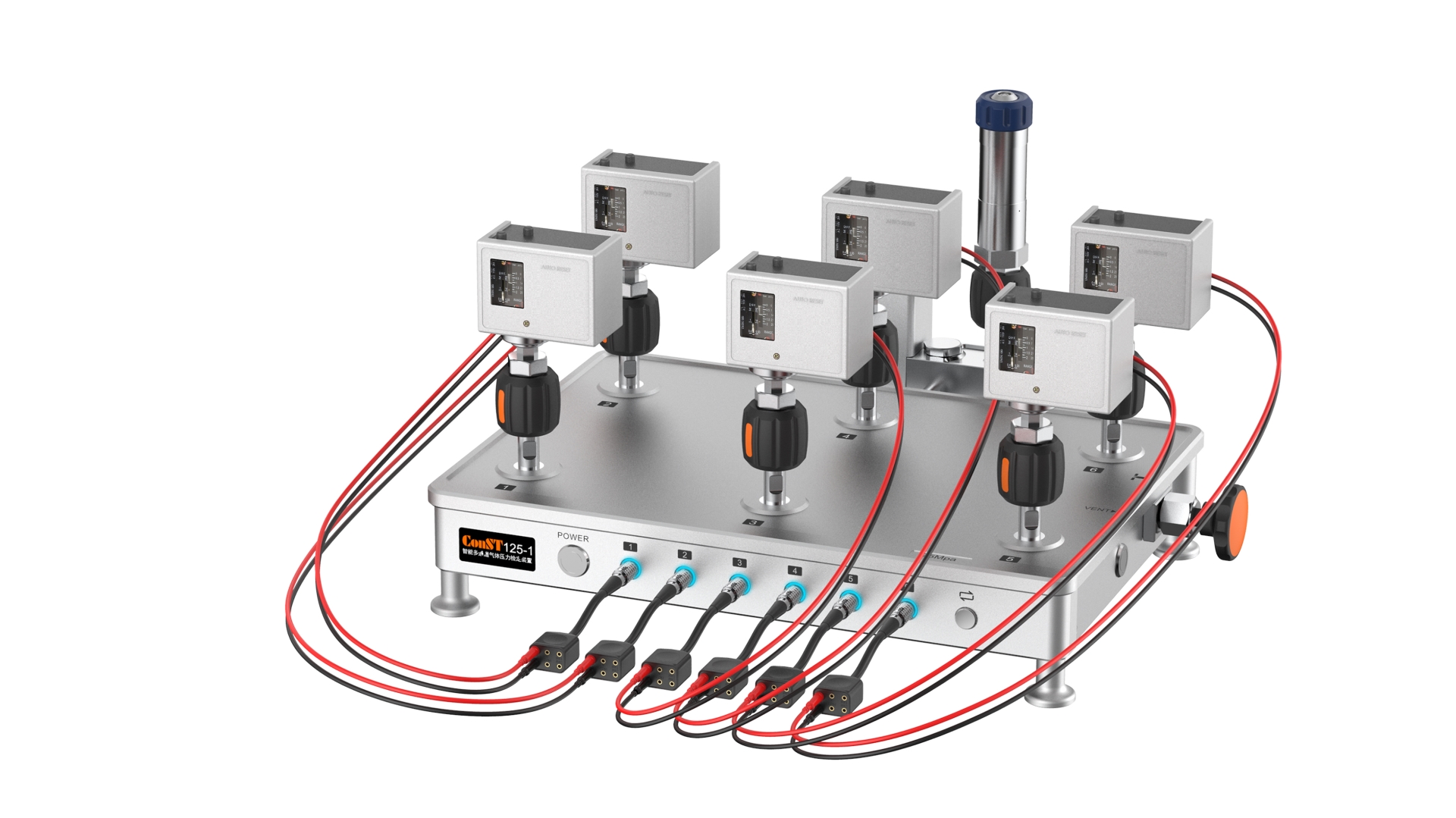

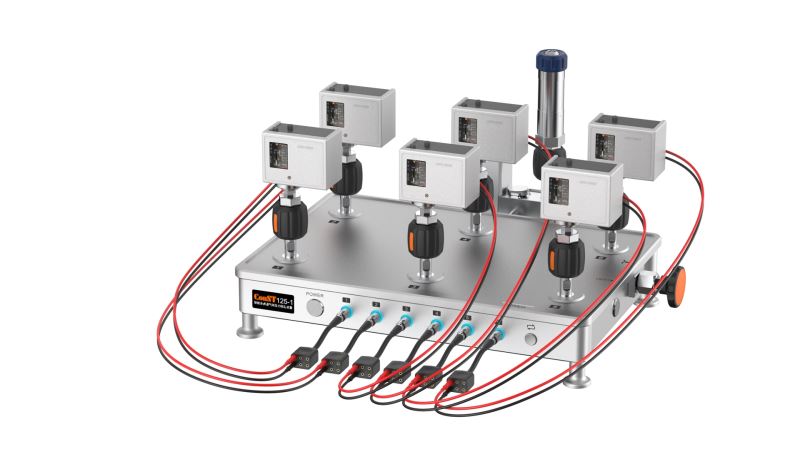

■ 压力开关检定:6通道并行扫描,每通道均包括双路开关检测,用户一次升降压过程即可完成上下限触点的检定,无需切换开关线路;

■ 支持HART、PROFIBUS智能压力变送器的检定;

■ 6路通道都配置24V电源,创新技术确保通道切换时变送器持续工作;

■ 内置颗粒过滤器,有效阻止颗粒物进入控制器系统管路,颗粒过滤器拆卸清洗方便;

■ ConST125-2自带自动回零器,有效提高全自动检定时的液体回零能力,大幅提高检定效率;

■ 支持设备多台级联,轻松完成更多仪表同时检测工作。

技术指标

型号

ConST125-1

ConST125-2

压力范围

(-0.1~25) MPa

(0~70) MPa

安全压力

< 37.5 MPa

< 105 MPa

工作介质

氮气或压缩空气

液体

压力连接

M20 × 1.5快接内螺纹(6通道)

M20 × 1.5快接内螺纹(6通道)

压力入口

G1/4外螺纹(带70μm滤芯);

标配ConST101-1自动气液分离器

G1/4快接外螺纹(带70μm滤芯);

标配ConST101-2自动回零器

压力排放

支持自动排放和手动紧急排放

(在紧急状态下,按压125右侧VENT按钮即可实现快速手动排放)

压力截止

手轮截止阀(将连接台与压力控制器截止)

工作环境

工作温度:(10~40)℃;

存储温度:(-20~70)℃;

环境湿度:<90%RHD(无凝露)

供电要求

(100~240)VAC、(47~63)Hz、60W

通信

RS232

尺寸、重量

435mm×300mm×180mm、11kg

接头间距

170mm

被检电测连接

125本体6路航插,通过航插转夹子线实现被检电测连接

认证

CE

支持的压力控制器

ConST811A智能全自动压力校验仪

ConST821、ConST822、ConST836智能压力控制器

管路容积

典型配置,所有管路容积大约40ml;

由于被检容积大小不同,压力控制器造压时间和最高压力会受到影响

压力变送器

逐路扫描,最快扫描速度1通道/秒,支持手动切换;

当前扫描通道的计量性能由压力控制器的环路电源和电测性能保证;

待扫描通道的环路电源由125提供,防止变送器频繁预热;

支持变送器/传感器的种类由压力控制器决定

智能压力变送器

支持类型为HART、PROFIBUS-PA(依据压力控制器配置);

配合ACal软件支持6通道智能变送器的检定

压力开关

电接点压力表

并行扫描,同一时刻捕捉6通道压力开关的状态,由125提供开关测量功能,最快扫描速度10次/秒;每通道均包括双路开关检测,用户一次升降压过程即可完成上下限触点的检定;

支持机械开关(干式、湿式)和电子开关(NPN、PNP),电子开关的供电由125提供;

开关的输入电压30V max;

环路电源

24V±1%、纹波峰峰值小于40mV(400Hz~10kHz)、80mA max/CH

 注:本产品示意图中的所有CDP模块式压力校验仪为均为选购。
