ConST811A智能全自动压力校验仪(水介质) 水介质100MPa,0.01或0.02级

ConST811A智能全自动压力校验仪(水介质)

水介质全自动,最高至100MPa,可定制

  • CE
  • HART
  • PA

产品编码: ConST811A

产品标签: 0.01级 0.02级 全自动 PROFIBUS PA 60MPa HART 云服务 手机APP

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■ 水压全自动,最高至100MPa,可定制70MPa等版本;

■ 准确度等级0.01、0.02级。

产品概述

ConST811A内置自动压力源和标准压力模块,可以准确输出用户所需要的压力值,使用任务模式,可以按照您预设的条件自动工作,如果您有现场、实验室压力自动校准检测需求,使用ConST811A将会大幅度提高您的工作效率。

ConST811A可以直接检测HART/PROFIBUS PA智能压力变送器、一般压力变送器、压力开关、数字压力计、压力传感器、I/P控制器/定位器、指针式一般压力表、指针式精密压力表等绝大多数压力仪表。

ConST811A可在现场和实验室无缝切换,大幅提高计量、测试工程师的工作效率,广泛应用于电力、石油、化工、计量、冶金、生物、食品、交通及汽车制造等领域。

功能特点

智能控制

准确度等级

带载能力

压力连接

续航能力

工作无纸化

自维护

双模式HART通信

可直接维护和校准HART压力变送器,无需任何其他设备和其他工具。提供HART自动校准模式和手操器模式,双模式HART通信功能,不仅为被测设备提供高效、便利的互操作模式,还支持访问设备全功能。

自动校准模式

手操器模式

超快速压力开关检定

产品选型

型号ConST811AConST811A

压力自动发生范围

(0~100)MPa

(0~60)MPa

工作介质

纯净水

纯净水

内置控压模块

1个,不可更换

1个,不可更换

模块测量范围1

(0~100)MPa,0.01级

(0~60)MPa,0.02级

模块测量范围2

(0~40)MPa,0.01级

(0~25)MPa,0.02级

压力类型

表压

表压

控制稳定性(30S)≤0.005%FS≤0.005%FS
目标压力稳定持续时间>5分钟>5分钟
控制响应时间<30秒<30秒

外接CDP模块控压

mA / V输出

mA / mV / V测量

DC24V

压力开关测试

无纸化

HART/PROFIBUS PA

[注] 保证指标范围0.01级为(15 ~ 35)℃,其他为(5 ~ 50)℃,1年准确度,可定制70MPa、100MPa版。



外接控压模块(CDP模块式压力校验仪)选型表

测量范围

准确度等级

压力类型

工作介质

(0~6)MPa

0.01 / 0.02

表压

气体/纯净水

(0~10)MPa

0.01 / 0.02

表压

气体/纯净水

(0~16)MPa

0.01 / 0.02

表压

气体/纯净水

(0~25)MPa

0.01 / 0.02

表压

气体/纯净水

(0~40)MPa

0.01 / 0.02

表压

气体/纯净水

(0~60)MPa

0.01 / 0.02

表压

气体/纯净水

注:保证指标范围0.01级为(15 ~ 35)℃,其他为(5 ~ 50)℃,1年准确度

电测指标

环境温度20℃±5℃,1年准确度

项目

范围

分辨力

指标

测量

mV测量

(-300~300)mV

1µV

±(0.008%RD+6µV)

V测量

(自动量程)

(-5~5)V

20µV

±(0.008%RD+100µV)

(-12~12)V

100µV

±(0.008%RD+240µV)

(-30~30)V

100µV

±(0.008%RD+600µV)

mA测量

(自动量程)

(-25~25)mA

0.1µA

±(0.008%RD+1.0µA)

(-50~50)mA

0.1µA

±(0.008%RD+2.0µA)

开关测试

机械开关、

NPN型开关、PNP型开关

N/A

响应时间<10ms

如果开关带电,电压范围(3~30)V

输出

电流输出

(0~2.5)mA

0.05µA

±(0.008%RD+0.2µA)

(2.5~25)mA

0.5µA

±(0.008%RD+1.0µA)

电压输出

(0~16)V

250µV

±(0.008%RD+0.5mV)

电源输出

(16~30)V

1V

步进值1V,最大带载70mA

总线通讯

支持HART总线通信、Profibus PA总线通信

一般指标

项目

规格

控制稳定性

≤0.005%FS

压力类型

表压

工作介质

纯净水

最大外部负载容积

推荐50mL,最大80mL@60MPa

储液箱

最大储液量350mL,按压式通大气口,过滤器可快速更换

目标压力稳定持续时间

>5分钟

控制响应时间

<30秒(20MPa步进、外部负载容积10mL时)

输出压力接口

M20×1.5快接内螺纹

显示

7英寸TFT触摸屏

交互

同时支持彩屏触控和键盘操作

供电

专用锂电池或DC28V专用适配器

额定功率30W

电池

典型工作时间:大于12小时;

充电方式:随主机充电或独立充电;

充电时长:小于5小时

压力连接

M20×1.5快接内螺纹

电测连接

Φ4mm插孔

通信方式1

USB、LAN、WiFi和蓝牙(BLE)

屏幕快照

快速截屏并保存

任务管理

可管理1000个以上的任务

环境条件

使用温度:5℃~50℃;

存储温度:0℃<t≤70℃;

环境湿度:<90%RH,非凝露;

大气压:(60~106)kPa

操作系统

WinCE

认证

CE

尺寸

长300mm×宽220mm×高192mm

重量

12.8kg

注1:无线通信模块可按要求移除。



订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST811A液压版装箱清单(水介质) / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST811A液压版装箱清单(水介质)

1件

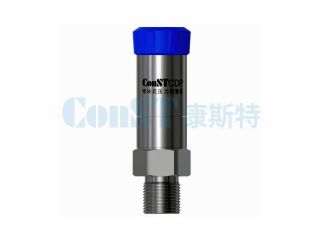

/ CDP模块式压力校验仪 CDP
CDP CDP模块式压力校验仪
选购 外接CDP压力模块,用于测量压力 按需
/ 恒矩CNAS校准服务 / / 限免 限时免费 不需要送检至法定计量机构时选择,免1次出厂校准服务费,再免1次返厂周期校准服务费(出厂1年内有效)。 2次
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

资料下载

名称 版本 详情链接
ConST811A液压产品固件 V1.1.0.56 查看详情
ConST811A智能全自动压力校验仪(液压)使用说明书 2305V02 查看详情
ConST811A_DD库 HART V1.0.1.10 查看详情
ConST811A液压版通讯指令集 1.0_20221017 查看详情

产品问答 我有问题

01 设备升级对所用U盘有什么要求?
1、U盘应为FAT32格式,如不是,需进行格式化处理,如图所示。2、将升级所需固件,放入U盘根目录价下。3、进入设备的升级页面,选择U盘升级,系统自动找到升级包并开始升级。(升级期间不可断电)

点此查看详情
