ConST650智能恒温槽是康斯特推出的新一代液体恒温槽，它兼具便携性、大口径、优异的稳定性和均匀性、升降温速度快的特点，可校准各种复杂形状的温度传感器，支持批量校准、可方便的携带到现场，可提供极佳的稳定性、均匀性和准确度。
ConST650可广泛应用于制药、生物科技、食品、电力、石化、计量、冶金、机械、交通等行业，非常适合过程现场、维修车间、实验室等场景使用，可大幅提高计量人员、测试工程师的校准效率，是温度校准的理想选择。
型号 | ConST650 | |||
订购编码 | ConST650-150 | ConST650-S-150 | ConST650-250 | ConST650-S-250 |
控温范围 | -30℃~150℃ | -30℃~150℃ | 33℃~250℃ | 33℃~250℃ |
mA/mV/V/Ω测量 | ● | ● | ||
热电阻/热电偶测量 | ● | ● | ||
开关测量 | ● | ● | ||
24V环路电源 | ● | ● | ||
HART手操器 | ● | ● | ||
一指按压接线 | ● | ● | ||
内传感器控温 | ● | ● | ● | ● |
外传感器控温 | ● | ● | ||
一键自校准 | ● | ● | ||
智能校准文档化任务 | ● | ● | ||
阶跃测试 | ● | ● | ● | ● |
开关测试 | ● | ● | ||
温度传感器库 | ● | ● | ● | ● |
屏幕截屏 | ● | ● | ● | ● |
智能远程控制 | ● | ● | ● | ● |
在制药、生物和食品加工等行业，大量使用各种异型温度传感器，用户不得不投入更多的成本来定制各式各样的均热块。ConST650为标准的便携液体恒温槽，充分保障温场的稳定性和均匀性，轻松校准各种类型、尺寸和形状的温度传感器。
典型情况下可同时校准4只50mm直径的卫生型温度传感器或同时校准40只6.35mm直径的棒式温度传感器。
ConST650控温准确度为±0.1℃，无需外接标准温度计即可满足大多数温度传感器的直接校准。如需更
高准确度，可连接外部标准温度计，且提供外控温模式；
内部温度计控温：±0.1℃；
外部标准温度计控温：±0.05℃；
ConST650采用先进的自适应控制技术和变速平衡搅拌系统，提供了优异的温场稳定性和均匀性；
ConST650-150:±0.01℃（稳定性）、±0.02℃（均匀性）
ConST650-250:±0.015℃（稳定性）、±0.03℃（≤200℃均匀性）、±0.04℃（＞200℃均匀性）
升降温速度、稳定时间和槽口尺寸是提升校准工作效率的三个关键因素，需要在容纳更多温度传感器的前提下，提供更快的升降温速度和更短的稳定时间。ConST650的典型升降温速度指标：
ConST650-150:30 min（23℃~150℃）、45 min（23℃~-25℃）、55 min（23℃~-30℃）;
ConST650-250:55 min（23℃~250℃）、30min（250℃~100℃）、45 min（100℃~33℃）；
ConST650控温速率可调，在智能校准任务中也支持温度开关的一键自动校准，满足变压器用绕组温控器、变压器用油面温控器、温度控制指示仪等温度开关类设备的要求；
ConST650内置传热液粘度和低液位在线监控程序，在传热液油品下降、液位过低等因素对温场产生影响时及时发出报警信号；
现场环境的条件通常是不稳定的，大功率设备导致的电网波动、工业排风扇导致的气流波动，变频空调导致的环境温度周期波动，这些环境因素均会对恒温槽系统造成强烈扰动，导致控制稳定性降低。ConST650独创槽体内外双重加热技术，大幅提高了恒温槽的抗扰能力；
ConST650一机多用，将测温仪、24V电源和HART手操器高度结合，一台650胜任绝大多数现场校准任务。所有通道均支持一指按压方式接线，无论被检为何种引线形式，无需工具即可快速连接。
标准通道：可连接康斯特智能铂电阻温度计或用户自有的标准铂电阻温度计；
被检通道：可连接热电阻、热电偶、温度变送器、HART温度变送器、温度开关等；
ConST650的3个电测通道的电阻测量均满足规程对电测设备恒流换向的要求；
ConST600系列智能标准温度计内置存储芯片，可存储标准温度计的ITS-90参数和基本信息，当智能标准温度计插入EXT.REF通道的航插接口时，可自动被ConST650识别，即插即用，无须再次输入繁琐的校准参数，并具备标准温度计检定周期临近提醒功能。
只需简单设定参数即可自动完成各种工业热电阻、低温热电偶、温度变送器、HART温度变送器、温度开关、温度指示仪等温度设备的校准工作，数据自动采集、自动计算，支持导出至ACal软件生成记录和证书，还具有强大的被检仪表管理和历史校准数据查询功能。
恒温槽需要定期校准控温准确度，传统恒温槽需要手工记录各个校准点的示值、标准值，并计算出误差后写入恒温槽存储器，这个过程需要1个小时以上，对于用户来说相当繁琐。ConST650内置一键式自动校准程序，全程自动化；
点对点模式：通过蓝牙、WiFi热点连接到手机或电脑，在手机或电脑上操作恒温槽；
网络云模式：通过WiFi或LAN口连接到网络，可以通过手机或电脑远点对点模式远程操作多台恒温槽。
内置阶跃测试、开关测试、热工计算器、一键截屏、温度传感器库等应用工具，方便用户在不同应用场景下快速测试；
650标配有液体溢流盒，方便使用；
槽口及槽体均为不锈钢材质，易于清洁；
标配槽口密封顶盖，可有效防止液体外溅，支持快速安装；
序号 | 夹具名称 | 夹具功能 | 参考图片 |
1 | 单夹钳式测试支架 （标配） | 与恒温槽拎手处的M4螺纹孔快速连接； 适用于单只被校传感器的夹紧固定 |
|
2 | 单圈式测试支架 （标配） | 与恒温槽拎手处的M4螺纹孔快速连接； 约束多只被检传感器的倾倒边界；适用于批量温度传感器的校准 |
|
3 | 均温防护篮 （标配） | 快速安装于槽内的网式均温防护篮，防护篮的四周及底部均温效果优异，被校传感器可与之任意接触 |
|
4 | 多孔聚四氟顶盖 （标配） | 聚四氟顶盖具有优异的隔热效果，默认为9个φ8mm孔，孔位数量和直径可定制。 适用于精密温度传感器的校准 |
|
5 | 可调式多孔探头夹具 （选购） | 使异形温度传感器的法兰、螺母和杆部浸入液体合适位置，高度调节方便，适用于卫生型温度传感器的多只校准 |
|
序号 | 典型校准场景 | 测试夹具 | 参考图片 |
1 | 敞口式批量校准 （40只棒式温度传感器） | 单圈式测试支架 + 均温防护篮 |
|
2 | 敞口式批量校准 （4只以上温度变送器） | 单圈式测试支架 + 均温防护篮 |
|
3 | 敞口式批量校准 （4支50mm直径卫生型温度传感器） | 可调式多孔探头 夹具 |
|
4 | 敞口式单只校准 （1支大表盘双金属温度计） | 单夹钳式测试支架 |
|
5 | 非敞口式精密校准 （9只精密温度传感器） | 多孔聚四氟顶盖 + 均温防护篮 |
|
注：敞口式校准适用于批量或大表盘的低精度温度传感器或变送器的校准；非敞口式校准适用于精密型温度传感器或变送器的校准，液面漏热被有效隔离；
电源要求 | 供电电源：(200~230)V AC、50/60Hz 保险丝：T4A 250V AC； 最大功耗：800W |
尺寸/重量 | 壳体尺寸：191mm（W）×412mm（H）×387（D）mm 最大尺寸：191 mm（W）×460 mm（H）×411 mm（D） （含拎手、溢流管等局部延展尺寸） 整机重量：15kg(650-155)、13kg(650-250)；（不含导热油、溢流盒等附件） |
环境要求 | 设备工作温度范围：0℃~40℃ 保证电测指标温度范围：13℃~33℃ 存储温度范围：-20℃~60℃ 工作湿度范围：5%RH~95%RH、无凝露 工作海拔：＜2000米 振动等级：2g 冲击等级：4g 预热时间：15分钟 |
工作区域 | 槽口尺寸：90mm×90mm 工作区域：槽口中心φ75mm圆形区域、并距槽底以上15mm和距 液面以下65mm、最大槽深155mm |
工作介质 | 槽内最大容积：2.5L 推荐150℃介质：道康宁硅油XIAMETER PMX-200 10cSt 推荐250℃介质：道康宁硅油XIAMETER PMX-200 50cSt |
认证标记 | CE |
通讯接口 | USB-A、USB-B、LAN、WiFi、蓝牙BLE |
电测接口 | 标准热电阻通道(EXT.REF) φ6mm香蕉插孔、6芯航插、一指按压接线 被检通道(CH1、CH2) φ6mm香蕉插孔、一指按压接线 |
显示 | 6.5英寸电容触摸屏、分辨率640*480、抗反光面板、黑、白背景可切换 通讯最大速率：10次/s； 电测更新速率：5次/s； 温度更新速率：1次/s 温度单位：℃、℉、K 温度分辨力可调，最高0.001℃。 |
语言 | 简体中文、繁体中文、英文、日文、俄文、德文、法文、意大利文、西班牙文、葡萄牙文、乌克兰文 |
各项指标 | ConST650-150 / ConST650-S-150 | ConST650-250 / ConST650-S-250 |
控温范围（2） | -30℃~150℃ | 33℃~250℃ |
内控温准确度（3） | ±0.1℃ | ±0.1℃ |
外控温准确度（4） | ±0.05℃ | ±0.05℃ |
温度稳定性（5） | ±0.01℃ | ±0.015℃ |
温场均匀性（6） | ±0.02℃ | ±0.03℃（≤200℃） ±0.04℃（＞200℃） |
重复性（7） | 0.04℃（内控温） 0.01℃（外控温） | 0.04℃（内控温） 0.01℃（外控温） |
升温时间（8） | -30~23℃: 18分钟 23~150℃: 30分钟 | 23~100℃: 20分钟 100~250℃: 35分钟 |
降温时间（8） | 150℃~23℃: 45分钟 23℃~-25℃: 45分钟 23℃~-30℃: 55分钟 | 250℃~100℃: 30分钟 100℃~33℃: 45分钟 |
稳定时间（9） | 5 分钟 | 10分钟 |
（1）指标适用条件：环境温度为13℃~33℃，产品在校准后一年之内，置信水平为95%（k=2）、槽口非敞开、工作区域内且传热液深度大于130mm以上；
*当环境温度超出13℃~33℃，稳定性和均匀性指标应乘以1.25；
*当槽口处于敞开状态，稳定性和均匀性指标应乘以1.25；
（2）该项为环境温度23℃时的指标。产品控温范围的下限会随环境温度而变化；
（3）内控温准确度已考虑所有误差来源，包括校准不确定度、稳定性、均匀性和重复性等；
（4）外控温仅适用于ConST650-150和ConST650-250，外控温传感器为ConST600智能标准温度计（φ6.35mm金属杆）；
（5）温度稳定性定义为本产品经过充分稳定之后，在15分钟内传热液温度统计标准偏差的2倍 ；
（6）温场均匀性定义为有效工作区域内最高温度点和最低温度点的差值的一半；
（7）重复性主要考虑可控温传感器的迟滞和短期稳定性；
（8）升温或降温时间是指从控温开始并达到该设定点，且处于内控温准确度误差带之内所经历的时间。升温和降温时间会随环境温度、交流电源电压、负载以及液槽是否敞开而变化；
(9）稳定时间是指从升温或降温时间结束后开始计时，槽内温度达到温度稳定性误差带之内所经历的时间。
电测通道 | 测量项目 | 具体规格 |
标准热电阻通道(EXT.REF) | 热电阻测量 | 电阻测量范围：(0~400)Ω； 电阻测量准确度：±1.25mΩ@(0~50)Ω、±0.0025%RD@(50~400)Ω； 电阻测量分辨力：0.1mΩ； 温度系数：±1ppmF.S/℃@(0~13)℃和(33~40)℃； 激励电流：0.75mA、恒流换向 测量技术：四线、1s 测量周期 标准类型：Pt25、Pt100标准铂电阻温度计； 转换公式：ITS-90、CVD、IEC-751； 接插形式：智能航插和一指按压接线端子 |
被检通道 （CH1、CH2） | 电流测量 | 电流测量范围：(-30~30)mA 电流测量准确度：±(0.01%RD+2μA)； mA测量分辨力：0.1μA； 温度系数：±5ppmF.S/℃@ (0~13)℃和(33~40)℃； 输入阻抗：<10Ω |
电压测量 | 电压测量范围：(-30~30)V、(-12~12)V； 电压测量准确度：±(0.01%RD+0.6mV)； mV测量分辨力：0.1mV； 温度系数：±5ppmF.S/℃@ (0~13)℃和(33~40)℃； 输入阻抗：>1MΩ | |
开关测量 | 支持机械式温度开关、电子式温度开关 | |
环路电源 | DC24V；Max 60mA，用于温度变送器和电子式温度计供电 | |
HART | CH1通道支持HART变送器测量与调校 | |
热电阻测量 | 电阻测量范围：(0~400)Ω和(0~4000)Ω（自动）； 电阻测量准确度：±2.0mΩ@(0~25)Ω、±0.004%RD@(25~4000)Ω；（适用于4线制测量） 电阻测量分辨力：0.1mΩ； 温度系数：±2ppmF.S/℃@( 0~13)℃和(33~40)℃； 激励电流：0.25mA、恒流换向 测量技术：二线/三线/四线、1s 测量周期； RTD类型：Pt10、Pt25、Pt50、Pt100、Pt200、Pt500、Pt1000、Cu10、Cu50、Cu100、Ni100、Ni120； 接插形式：香蕉插孔和一指按压接线端子 | |
热电偶测量 | 信号范围：(-75～75)mV； 测量准确度：±（0.01%RD+5μV）； 温度系数：±5ppmF.S/℃ @(0～13)℃ 和 (33～40)℃； TC类型：S、R、B、K、N、E、J、T、C、D、G、L、U； 冷端测量范围：0℃～40℃； 冷端测量准确度：±0.2℃ |
注：本技术指标描述了本产品在校准后一年之内，置信水平为 95% （包含因子 k = 2）时的准确度。
测量通道 | 测量类型 | 温度点及测量准确度 | |||||||
标准热电阻通道(EXT.REF) | Pt25 铂电阻 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 |
准确度（℃） | ±0.013 | ±0.013 | ±0.013 | ±0.013 | ±0.013 | ±0.014 | ±0.014 | ||
Pt100 铂电阻 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.006 | ±0.006 | ±0.008 | ±0.009 | ±0.011 | ±0.012 | ±0.013 | ||
被检通道 （CH1/CH2） | Pt100 铂电阻 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 |
准确度（℃） | ±0.009 | ±0.010 | ±0.012 | ±0.015 | ±0.017 | ±0.019 | ±0.021 | ||
K偶 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.14 | ±0.13 | ±0.13 | ±0.13 | ±0.14 | ±0.15 | ±0.15 | ||
N偶 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.20 | ±0.19 | ±0.19 | ±0.18 | ±0.17 | ±0.17 | ±0.17 | ||
E偶 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.09 | ±0.09 | ±0.08 | ±0.08 | ±0.08 | ±0.09 | ±0.09 | ||
J偶 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.11 | ±0.10 | ±0.10 | ±0.10 | ±0.11 | ±0.11 | ±0.11 | ||
T偶 | 温度点（℃） | -30 | 0 | 50 | 100 | 150 | 200 | 250 | |
准确度（℃） | ±0.14 | ±0.13 | ±0.12 | ±0.12 | ±0.11 | ±0.11 | ±0.11 | ||
注1：测量准确度指标不包含被测温度传感器自身的准确度；
注2：热电偶测量准确度基于冷端温度为0℃计算，不包含冷端温度传感器的误差。
序号 | 名称 | 图示 | 说明 |
1 | 硅油 |
| 容量4L，高温：道康宁200.50硅油 |
2 | 硅油 |
| 容量4L，低温：道康宁200.10硅油 |
3 | 无孔测试盖 |
| 用户自行钻孔 |

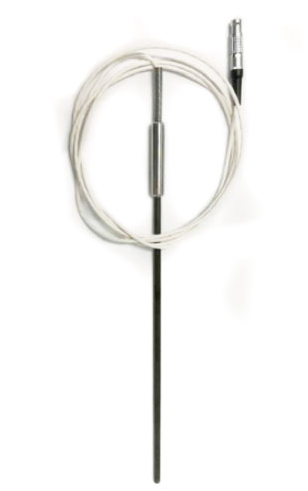

4 | 智能标准温度计 |
| 外控温标准器，含智能芯片，可存储温度计的Rtp、a、b、c参数，可作为标准器实现干体炉的自校准、温度精密测量等工作 |
5 | 可调式多孔探头夹具 |
| 使异形温度传感器的法兰、螺母和杆部浸入液体合适位置，高度调节方便，适用于卫生型温度传感器的多只校准 |
重要提示：
本页内容基于最高配置、最全功能的产品，但因版本不同、产品改进、技术更新、方案定制等原因，部分内容如功能、指标及配附件等可能与最终产品存在差异，请以实际订单和交付信息为准，感谢您的理解，请联系我们获取详情。
