常见国际防爆产品认证解读

提示:因产品开发、产品升级、产品定制等情况,部分内容不能作为产品的最终参数依据,请以实际订单为准。

  • 提问
    问题描述

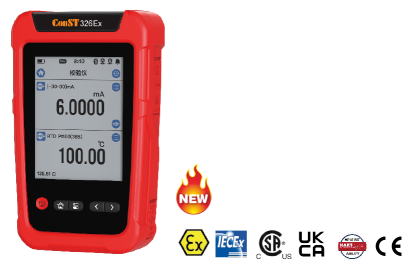

    安全无小事,在工业生产等诸多领域,在一些易燃易爆的危险场所,需要专业的防爆设备来保障生产、维护等工作的正常开展。本文以ConST326Ex防爆智能过程校验仪取得的防爆认证(Ex ia IIC T4 Ga)为例,介绍一些产品可以使用的范围。
  • 回答
    问题解答

    前言

    安全无小事,在工业生产等诸多领域,在一些易燃易爆的危险场所,需要专业的防爆设备来保障生产、维护等工作的正常开展。本文以ConST326Ex防爆智能过程校验仪取得的防爆认证(Ex ia IIC T4 Ga)为例,介绍一些产品可以使用的范围。

    第一部分 防爆认证组织标识

    防爆认证标识有很多:

    1.1 IECEx


    IECEx体系是国际电工委员会下设的专门从事防爆电气产品安全认证的国际组织,可获取在IECEx体系成员国的使用许可。中国是IEC成员国。

    1.2 CSA


    CSA是加拿大专为制定工业标准的非盈利性机构。在北美市场上销售的电子,电器等产品都需要取得安全方面的认证。

    1.3 ATEX


    ATEX在欧盟市场范围中生效,是防爆产品投放到欧洲市场前必须采用的合格评定程序。

    1.4 UKCA-Ex


    英国脱欧以后,其采用的新的认证要求,是防爆产品投放到英国市场前必须采用的合格评定程序。

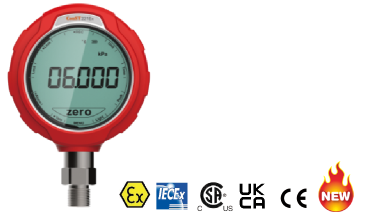

    由于各种认证在防爆要求的细节上存在不同,同时获取上述证书,不但可拿到产品全球销售的通行证,更能体现企业实力,增加客户信赖。ConST326Ex防爆智能过程校验仪、ConST221Ex防爆智能数字压力表定位于为全球用户服务,同时通过上述认证。

    第二部分 防爆标志解析

    按GB 3836标准要求,防爆电气设备的防爆标识内容包括:

    防爆型式 + 设备类别 + 气体组别 + 温度组别

    2.1 防爆型式

    常见防爆型式及标志

    防爆型式

    防爆型式标志

    防爆型式

    防爆型式标志

    隔爆型

    Ex d

    充砂型

    Ex q

    增安型

    Ex e

    浇封型

    Ex m

    正压型

    Ex p

    n型

    Ex n

    本质安全型

    Ex ia/ib/ic

    特殊型

    Ex s

    油浸型

    Ex o

    粉尘防爆型

    Ex tD


    根据GB 3638.4-2010的规定,本质安全型的保护等级区分如下:

    本质安全型的保护等级

    测试条件

    Ex ia

    正常工作和施加二个计数故障加上最不利条件下的非计数故障,应不能引起点燃

    Ex ib

    正常工作和施加一个计数故障加上最不利条件下的非计数故障,应不能引起点燃

    Ex ic

    故障的概念不适用于该保护等级

    通过上表可知,ConST326Ex防爆智能过程校验仪、ConST221Ex防爆智能数字压力表通过的Ex ia为本质安全型设备的最高保护等级。

    2.2 设备类别

    爆炸性气体环境用电气设备分为:

    I 类:用于煤矿瓦斯气体环境;

    II 类:用于除煤矿瓦斯气体之外的其他爆炸性气体环境

    II 类再分类:

    II A类:代表性气体是丙烷

    II B类:代表性气体是乙烯,也包括II A类的使用条件

    II C类:代表性气体是氢气,同时包括II A类和II B类的使用条件

    III类:用于除煤矿以外的爆炸性粉尘环境。

    ConST326Ex防爆智能过程校验仪、ConST221Ex防爆智能数字压力表可用于II C 类的爆炸性气体环境,但不可用于I 类和III类环境。

    2.3 气体组别

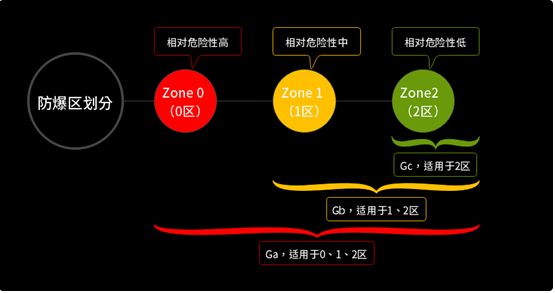

    气体组别标志着其爆炸危险程度的高低,爆炸性混合物的传爆能力越大,其危险性越高。场所中存在的物质的物态的不同,将危险场所划分为爆炸性气体环境和可燃性粉尘环境,按场所中危险物质存在时间的频次和持续时间,将危险场所划分为三个区,即:

    爆炸性气体环境,分为0区、1区、2区;

    可燃性粉尘环境,分为20区、21区和22区。


    针对爆炸性气体环境,GB 3836.14-2014《爆炸性环境第10-1部分:场所分类爆炸性气体环境》中规定:

    0 区:爆炸性气体环境连续出现或频繁出现或长时间存在的场所。

    1 区:在正常运行时,可能偶尔出现爆炸性气体环境的场所。

    2 区:在正常运行时,不可能出现爆炸性气体环境,如果出现,仅是短时间存在的场所。

    注:标识0区的设备可适用1区和2区,标识1区的设备可适用于2区。


    ConST326Ex防爆智能过程校验仪、ConST221Ex防爆智能数字压力表可用于0区、1区和2区所有区域。

    2.4 温度组别

    爆炸性气体混合物的引燃温度是能被点燃的温度极限值。电气设备按其最高表面温度分为 T1~T6 组。

    II类电器设备的最高表面温度分组

    温度组别

    最高表面温度/℃

    T1

    450

    T2

    300

    T3

    200

    T4

    135

    T5

    100

    T6

    85



    第三部分  配套设备的防爆要求

    单个设备通过本安防爆认证,并不代表其配套设备也可适用于防爆环境,以防爆环境的压力设备检测为例,需要携带ConST326Ex防爆智能过程校验仪、CDP-Ex模块式压力校验仪压力泵

    3.1 CDP-Ex模块式压力校验仪

    产品和ConST326Ex,同时通过严格的Ex ia IIC T4 Ga等级本安防爆认证。

    详细技术指标(环境温度:20±10℃,1年准确度)

    压力测量范围

    表压覆盖范围:0kPa ~(100kPa~250MPa)

    复合表压覆盖范围:-100kPa~(160kPa~2.5MPa)

    差压覆盖范围:±500Pa~±60kPa

    绝压覆盖范围:0kPa.a ~(40kPa.a~60MPa.a)

    真空表范围:-100kPa~ 0kPa

    可选准确度等级

    0.02、0.05

    温度补偿范围:(-10~50)℃,1年准确度

    3.2其他因素

    通常情况下,防爆电器设备的环境温度为-10℃~40℃,ConST326Ex防爆智能过程校验仪、ConST221Ex防爆智能数字压力表的防爆等级为Ex ia IIC T4 Ga  Ta = -10℃~50℃,可在-10℃~50℃的较宽环境温度范围内使用,满足更多用户的需要。

    结论

    ConST326Ex防爆智能过程校验仪、CDP-Ex模块式压力校验仪、ConST221Ex防爆智能数字压力表,可为广大用户提供安全、可靠的防爆环境监测解决方案,助力用户向高效化、智能化、数字化不断迈进。
