ConST221智能数字压力表 0.02、0.05级,IP67,强大扩展功能

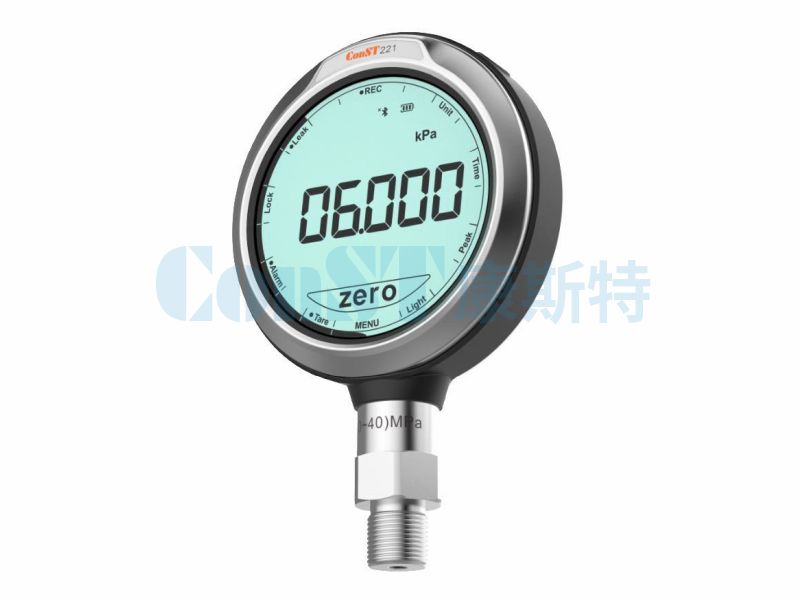

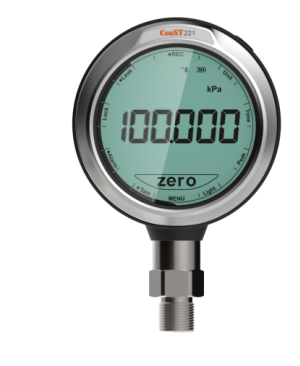

ConST221智能数字压力表

ConST221具有强大的扩展功能,可选配输出(4~20)mA的扩展模块作为压力变送器使用、选配2路开关信号输出的扩展模块作为压力开关使用,用户可方便地实现精密测量、信号远传、控制或报警。

  • CE
  • UKCA

产品编码: ConST221

产品标签: 0.02级 0.05级 IP67

技术咨询 索取报价 预约产品演示

产品详情

主要特点

■ IP67防护等级

■ 微功耗,典型工作时间560小时

■ 蓝牙BLE等多种通信方式

■ 强大的扩展功能

产品概述

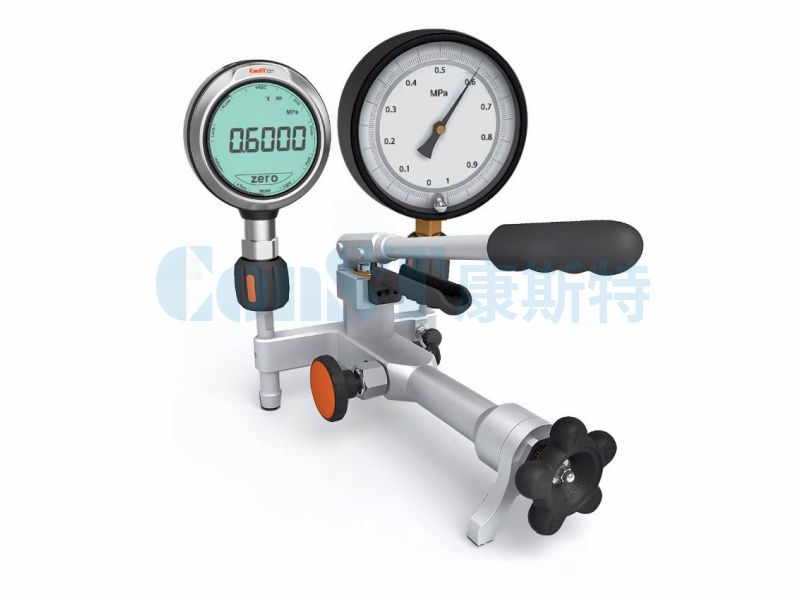

ConST221智能数字压力表具有操作方便、防震抗摔,IP67防护、无线通信、大容量存储等功能和特性,它非常适合于现场及实验室使用,可完成一般压力表、精密压力表、血压计等压力仪表的校验和压力的精密测量。

ConST221具有强大的扩展功能,可选配输出(4~20)mA的扩展模块作为压力变送器使用、选配2路开关信号输出的扩展模块作为压力开关使用,用户可方便地实现精密测量、信号远传、控制或报警。

技术参数

供电

3节5号AA电池,典型工作时间为560小时(3次/秒)

可选购USB Type-C适配器供电

产品认证

CE

显示

4位、5位、5位半(测量上限最高位为1时),可切换;

测量速度

可调,默认为3次/秒,最快10次/秒,最慢1次/10秒

压力单位

Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg。

使用环境

环境温度:(-10~50)℃;

相对湿度:(10%~95%),无冷凝;

存储温度:(-30~70)℃。

压力连接

M20×1.5外螺纹;

Φ6mm鱼尾纹(差压型)

存储功能

1000万条数据

通信方式

USB Type-C、BLE、RS232

信号输出方式

RS232可替换为RS485或二线制4~20mA输出或2路开关信号输出

附加功能

峰峰值统计、滤波、去皮、Alarm报警、压力单位切换、分辨力设置、压力泄漏测试、数据记录

外形尺寸

表头Φ118mm × 41mm,总长175mm

选购

表压、绝压切换;橡胶保护套

重量

682g

防护等级

IP67


选购软件

ACal压力检定/校准系统软件

采集检定数据、自动生成检定记录、自动生成检定证书、自动打印、计量管理等。

Additel/LogII 数据记录软件

实时显示仪表数据,自动记录,自动绘制压力曲线,记录导出至Excel表格,曲线图保存至计算机。

产品选型

压力类型

测量范围

准确度等级1

介质2

爆破压力

最大静压

表压(GP)

(-100~0)kPa

0.02/0.05

3x


(0~40/60)kPa

0.02/0.05

3x

0.05

3x

(0~100/160/250)kPa

0.02/0.05

3x

0.02/0.05

3x

(0~400/600)kPa

0.02/0.05

3x

(0~1/1.6/2.5/4/6/10)MPa

0.02/0.05

气/液

3x

(0~16/25/40)MPa

0.02/0.05

气/液

3x

(0~60)MPa

0.02/0.05

气/液

2x

(0~100/160)MPa

0.05

气/液

1.5x

(0~250)MPa

0.05

气/液

1.2x

复合表压(CP)

±16kPa/±25kPa

0.02/0.05

3x

±40kPa/±60kPa

0.02/0.05

3x

(-100~100/160/250)kPa

0.02/0.05

3x

(-100~400/600)kPa

0.02/0.05

气/液

3x

(-0.1~1/1.6/2.5/4/6/10)MPa

0.02/0.05

气/液

3x

差压(DP)

±500Pa

0.05

30x

60kPa

±1kPa

0.05

50x

±2.5kPa

0.02/0.05

20x

±5kPa

0.02/0.05

10x

±10kPa

0.02/0.05

5x

±16kPa

0.02/0.05

3x

±25kPa/±40kPa/±60kPa

0.02/0.05

3x

300kPa

绝压3(AP)

(0~120/160/250)kPa.a

0.05

3x

N/A

(0~400/600)kPa.a

0.05

气/液

3x

(0~1/1.6/2.5/4)MPa.a

0.02/0.05

气/液

3x

(0~6)MPa.a

0.02/0.05

气/液

2x

(0~10/16/25/40)MPa.a

0.02/0.05

气/液

3x

(0~60)MPa.a

0.02/0.05

气/液

2x

[1]1年指标,温度自动补偿范围(-10~50)℃;

[2]传压介质要求非腐蚀性;

[3]选购功能:表压/绝压可自由切换,配合可校准的内部大气压传感器实现,该大气压传感器测量范围(60~110)kPa.a,年准确度±55Pa。


订购信息

常规产品通常为现货供应,受需求差异、定制化等因素影响,请联系您的客户经理获取准确的产品供货期。

物料编码 名称 型号 图片 类型 说明 数量
/ ConST221装箱清单 / / 标配 标配组件可能调整,请以实际收货时的装箱清单为准。

ConST221(RS-485、非差压)装箱清单

ConST221(RS-485、差压)装箱清单

ConST221(RS-232、非差压)装箱清单

ConST221(RS-232、差压)装箱清单

ConST221(4-20mA、非差压)装箱清单

ConST221(4-20mA、差压)装箱清单

/
/ 法定计量机构送检服务 / / 选购 需要送检至法定计量机构时选择,用户指定计量机构时以实际协议为准。 1次
1150100020 数据记录软件 Additel/LogⅡ / 选购 连接设备,实时读取并记录仪表测量值,生成曲线,并可导出至Excel格式 1台
/ 恒矩CNAS校准服务 / / 限免 限时免费 不需要送检至法定计量机构时选择,免1次出厂校准服务费,再免1次返厂周期校准服务费(出厂1年内有效)。 2次
/ ConST超级工具箱 /
/ ConST超级工具箱
免费 免费工具,内置多种物理量单位转换、湿度换算及ITS-90温标换算等众多工具,提供微信小程序、手机浏览器及Additel Link APP三种使用方式 1款

应用图集


资料下载

名称 版本 发布日期 详情链接
ConST221/221Ex产品固件 V2.0.5.00 2023-11-24 查看详情
ConST221/221Ex智能数字压力表使用说明书 2304V01 2023-02-20 查看详情
ConST221/221Ex通讯指令集 V0.0.20 2022-10-10 查看详情

产品问答 我有问题

01 带表绝压切换功能的版本,绝压的允差和测量范围是如何算的?
仪表的绝压,是采用表压、绝压合成的方式实现,合成后的绝压允差是表压允差和大气压传感器允差的方和根,具体计算方式如下:综上,需要表绝压切换功能时,建议表压仪表选择复合量程,如(-100~250)kPa,其切换为绝压后,测量范围为(0~350)kPa.a……

点此查看详情

02 什么是段码液晶屏?有什么优缺点?
屏幕按其原理,一般分为点阵屏和段码屏点阵式液晶点阵式液晶是按照一定规则排列起来的列阵,常见的有图形点阵液晶模组。它里面是由很多个点组成的,通过控制这些点来显示想要显示的图形或者汉字,并可以实现屏幕上下左右滚动,动画功能。例如12864点阵液晶屏,就是横有128个点,竖有64个点,一共就有128*64……

点此查看详情
